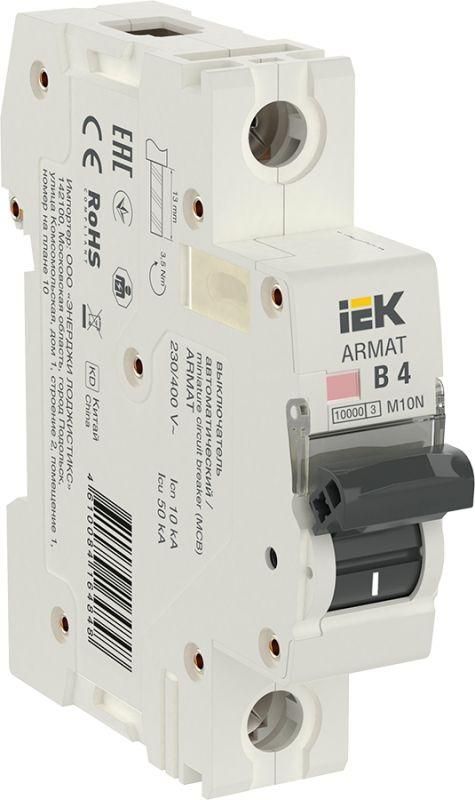

Выключатель автоматический однополюсный M10N 1P B 4А 10кА ARMAT | AR-M10N-1-B004 IEK

Автоматический выключатель однополюсный B 4А 10кА M10N от IEK предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT обеспечивает надёжную работу в условиях переменного тока, рассчитан на установку на DIN-рейку и подходит для домашних щитов. Артикул ar-m10n-1-b004 соответствует стандартным требованиям для жилых помещений.

Назначение и область применения

Автоматический выключатель однополюсный B 4А 10кА M10N защищает однофазные цепи с номинальным напряжением до 400 В. Он применяется в бытовых электрощитах для защиты освещения, розеточных групп, бытовой техники и других нагрузок до 4 А. Подходит для квартир, частных домов, офисов и объектов с умеренной нагрузкой.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Характеристика срабатывания: B - реагирует на кратковременные перегрузки (например, запуск ламп или маломощной техники); срабатывает при токе 3–5 × I_n
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Номинальное напряжение: 230–400 В AC - работает в сетях 220/380 В
• Количество полюсов: 1 - управляет одной фазой
• Тип расцепителя: электромагнитный + тепловой - комбинированная защита от КЗ и перегрузки
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при рабочих напряжениях до 400 В
• Количество модулей DIN: 1 - занимает один стандартный модуль (17,5 мм шириной)
• Рабочий диапазон температур: –40…+70 C - сохраняет работоспособность в холодных и жарких помещениях
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Цвет: белый - сочетается со стандартными щитами
• Гарантия: 15 лет - длительный срок службы при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - допущен к использованию в помещениях с умеренным климатом и повышенной влажностью

Совместимость и монтаж

Автоматический выключатель однополюсный B 4А 10кА M10N монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - достаточно затянуть провод сечением до 25 мм2. Устройство совместимо с другими элементами серии ARMAT: контакторами, УЗО, другими автоматами. Установка возможна в любые внутренние распределительные щиты с достаточным свободным местом. Обязательно соблюдать полярность: вход - сверху, выход - снизу.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое отключение при КЗ, что снижает риск повреждения проводки и оборудования. Сертифицирован для использования в бытовых системах. Не предназначен для промышленных мощных установок с высокими импульсными нагрузками.

Преимущества

• Высокая надёжность благодаря двойному расцепителю (электромагнитный + тепловой)
• Широкий диапазон рабочих температур - подходит даже для неотапливаемых помещений
• Долгий срок службы и 15-летняя гарантия
• Совместимость с большинством стандартных щитов и комплектующих серии ARMAT
• Простота монтажа и обслуживания - доступные зажимы, чёткая маркировка

Ограничения применения

• Не используется для трёхфазных цепей - требуется три таких аппарата или трёхполюсный аналог
• IP20 не допускает установку во влажных или открытых местах - обязательно использование в закрытом щите
• Характеристика B не подходит для мощных двигателей или насосов - они вызывают броски тока, которые могут ложноперегрузить выключатель
• Номинальный ток 4 А ограничен - не подходит для плит, кондиционеров, электрокотлов

Примеры использования

• Защита группы розеток в спальной комнате
• Обеспечение безопасности освещения в коридоре и ванной
• Отдельный автомат для зарядного устройства или Wi-Fi маршрутизатора
• Щитовая защита в дачном домике с минимальной нагрузкой

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключенных устройств - она не должна превышать 920 Вт (при 230 В и 4 А)
• Если планируете подключить люминесцентные светильники или LED-ленты с высоким пусковым током - лучше выбрать характеристику C
• При замене старого автомата убедитесь, что новый имеет такой же класс токоограничения (3) и сечение кабеля (до 25 мм2)
• Не используйте этот выключатель для защиты цепей с постоянными токами - он рассчитан только на переменный ток (AC)
• При сборке щита оставляйте место рядом - для будущего расширения системы
