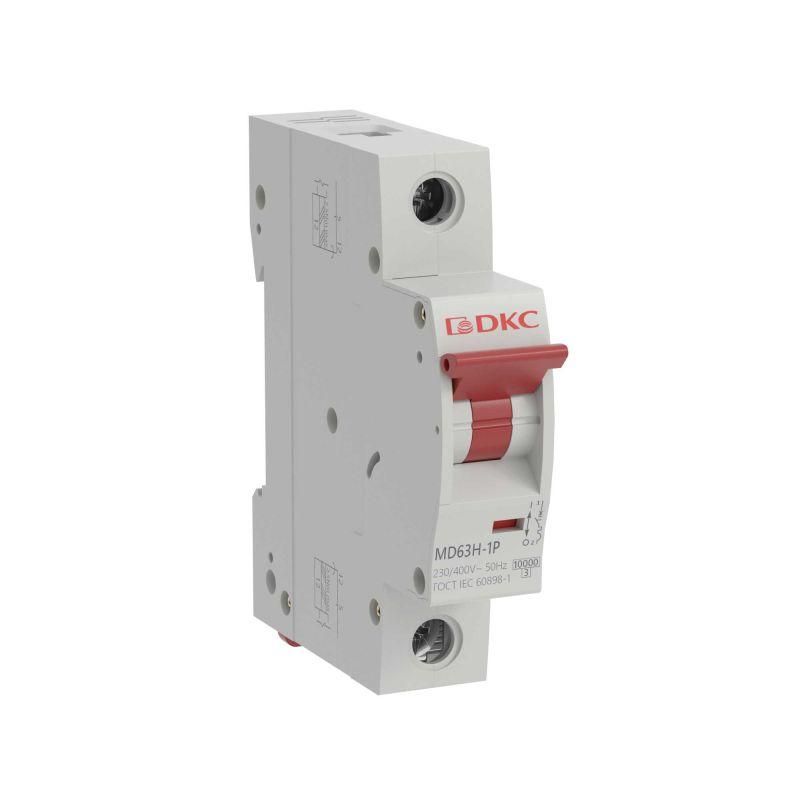

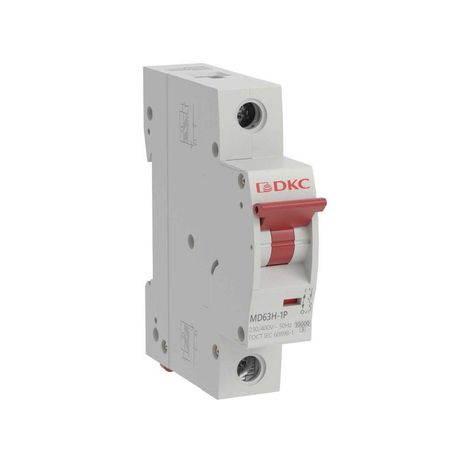

Автоматический выключатель модульный YON max типа MD63H, 10кА, 1 полюс, хар-ка B, 50А | MD63H-1PB50 DKC ДКС

Автоматический выключатель YON MAX MD63H-1PB50 - однополюсный модульный аппарат на 50 А с характеристикой B и отключающей способностью 10 кА. Он защищает бытовые и коммерческие сети переменного тока 230 В от перегрузок и коротких замыканий, устанавливается в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Выключатель YON MAX MD63H-1PB50 предназначен для защиты электрических цепей от сверхтоков: длительной перегрузки и короткого замыкания. Подходит для установки в распределительных щитах квартир, частных домов, офисов, магазинов и других объектов с однофазными нагрузками до 50 А. Используется там, где требуется надёжная защита групповой линии - например, для мощных потребителей: кондиционеров, бойлеров, электроплит, теплых полов.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок с невысокими пусковыми токами (например, освещение, розеточные группы);
• Номинальное напряжение: 230 В AC - рассчитан на работу в однофазных сетях с частотой 50 Гц;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 Ампер;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая термическое воздействие на провода;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии;
• Поперечное сечение подключаемого провода: до 25 мм2 - позволяет использовать медные кабели сечением до этого значения;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах;
• Рабочий температурный диапазон: от –10C до +45C - можно устанавливать в неотапливаемых помещениях, но не на улице;
• Ширина: 1 модуль - совместим с DIN-рейкой стандартной ширины 17,5 мм;
• Глубина монтажа: 69,9 мм - требует достаточного места внутри щита для свободного монтажа и обслуживания;
• С коммутируемым нейтральным проводником - может отключать как фазу, так и ноль, что соответствует современным требованиям безопасности в некоторых системах TN-C-S.

Совместимость и монтаж

Выключатель YON MAX MD63H-1PB50 монтируется на стандартную DIN-рейку шириной 35 мм. Установка возможна как в открытых, так и в скрытых распределительных щитах - благодаря компактной глубине (менее 70 мм) он легко помещается даже в углублённые ниши. Для подключения используются винтовые зажимы, допускающие провода сечением до 25 мм2. Обязательно соблюдайте полярность: вход - верхние клеммы, выход - нижние. Нельзя подключать провода большего сечения - это повредит контакты и нарушит герметичность зажима.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и испытание на 10 кА обеспечивают высокую степень пожаробезопасности. Коммутирование нулевого проводника делает устройство подходящим для систем с разделённым PEN-проводником (TN-C-S), что важно для новых жилых объектов. Однако IP20 исключает использование во влажных местах - нельзя устанавливать в ванных комнатах, на кухне рядом с мойкой или вне помещений.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает надёжную защиту даже при аварийных режимах в старых сетях с низким сопротивлением контура;
• Компактный размер (1 модуль) - экономит место в щите, особенно важный фактор при ограниченном пространстве;
• Совместимость с системой YON MAX - все устройства серии имеют единый дизайн, цвет и механизм фиксации, что упрощает сборку и сервис;
• Коммутируемый ноль - повышает уровень безопасности при ремонте и диагностике цепей;
• Надёжные контактные группы - обеспечивают долгий срок службы даже при частых операциях включения/выключения.

Ограничения применения

• Не предназначена для трёхфазных сетей - только для однофазных 230 В;
• Запрещено применение в условиях повышенной влажности, пыли или на улице - IP20 недостаточно для таких сред;
• Не подходит для защиты двигателей с высокими пусковыми токами (например, насосов, компрессоров) - для них нужна характеристика C или D;
• Работает только в пределах температуры от –10C до +45C - в холодных неотапливаемых помещениях зимой может не сработать корректно;
• Не имеет функции дифференциального тока - для защиты от утечек необходимо дополнительно устанавливать УЗО.

Примеры использования

• Защита линии питания электрической плиты в квартире;
• Отключение группы розеток в гостиной с кондиционером и телевизором;
• Щитовая защита в коттедже для одной фазы 230 В с несколькими группами;
• Обеспечение безопасности в торговом центре для осветительных и розеточных цепей;
• Установка в щите многоэтажного дома на этажном распределительном пункте.

Практические советы

• Выбирая автомат YON MAX MD63H-1PB50, проверьте, чтобы суммарная мощность всех подключённых приборов не превышала 11,5 кВт (P = U × I = 230 В × 50 А);
• Если в цепи есть мощный двигатель - лучше выбрать характеристику C вместо B;
• При монтаже в плотно заполненном щите учтите глубину 69,9 мм - не забудьте про зазор для открывания крышки;
• Для удобства обслуживания используйте маркировочные этикетки - каждый автомат должен быть помечен по назначению;
• Этот выключатель не заменяет УЗО - если требуется защита от поражения током, обязательно добавьте дифавтомат или пару УЗО+автомат.
