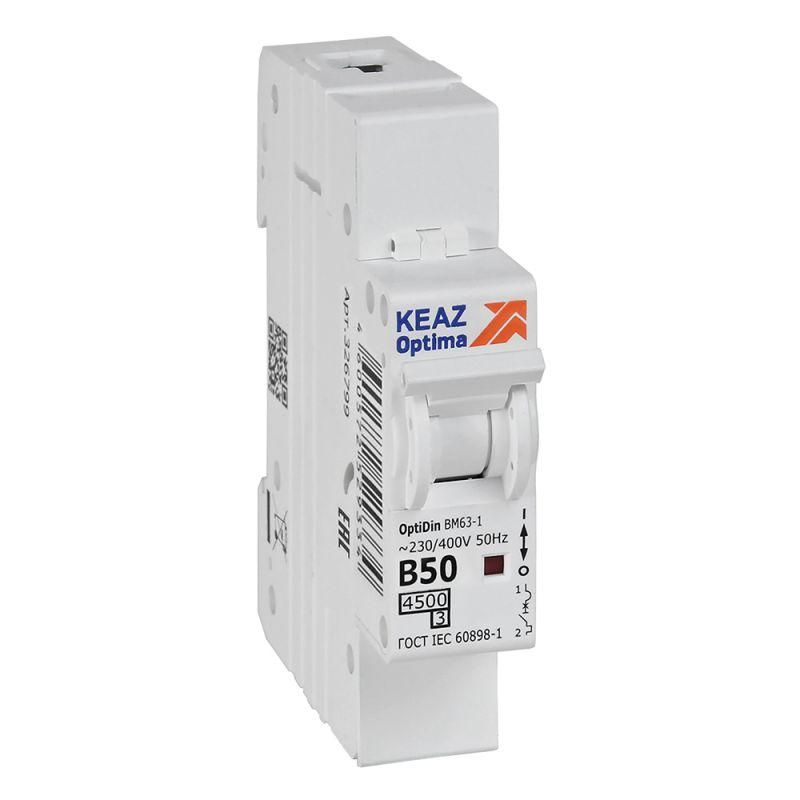

Выключатель автоматический модульный 1п B 50А 4.5кА OptiDin BM63-1B50-4.5-УХЛ3 КЭАЗ 329506

Автоматический выключатель однополюсный 50А B 4,5кА AC модульный BM63-1B50-4,5-УХЛ3 от КЭАЗ предназначен для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Этот выключатель используется в щитах квартир, этажей и жилых домов, обеспечивает надежную коммутацию при номинальном токе 50 А и работает в условиях от -70°C до +60°C.

Назначение и область применения

Автоматический выключатель BM63-1B50-4,5-УХЛ3 защищает однофазные электрические цепи напряжением до 230 В переменного тока частотой 50 Гц. Он применяется в распределительных щитах жилых зданий — для защиты групповых линий освещения, розеток, бытовых приборов. Подходит для установки в этажных и квартирных щитах. Выключатель рассчитан на ежедневное включение/отключение до 30 раз, что соответствует обычным условиям эксплуатации в квартире.

Технические характеристики

• Номинальный ток: 50 А — максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам; срабатывает при токе 3–5 крат от номинала, идеально для бытовых нагрузок (например, светильники, зарядные устройства).
• Номинальная отключающая способность: 4,5 кА — способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В — рабочее напряжение сети, для которой предназначен выключатель.
• Сечение провода: 1–25 мм² — допустимый диапазон площади поперечного сечения подключаемых медных проводов.
• Степень защиты IP20: защита от контакта с пальцами и крупными предметами, но не от пыли и воды — подходит только для внутренней установки в закрытых щитах.
• Монтаж: DIN-рейка 35 мм — стандартный способ фиксации в электрических щитах.
• Ширина: 1 модуль — занимает один стандартный модуль на DIN-рейке (17,5 мм).
• Глубина монтажа: 75 мм — минимальная глубина щита, необходимая для свободной установки и работы механизма.
• Рабочая температура: от -70°C до +60°C — позволяет использовать в холодных помещениях (например, неотапливаемые подвалы) и жарких условиях.
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку.
• Категория перенапряжения: IV — предназначен для установки на входе в объект, где возможны высокие переходные процессы.
• Частота: 50 Гц — совместим с сетями России и стран СНГ.

Совместимость и монтаж

BM63-1B50-4,5-УХЛ3 совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в любые модульные щиты с достаточной глубиной (не менее 75 мм). Для подключения используйте провода сечением от 1 до 25 мм² — затяжка клемм должна выполняться моментом, обеспечивающим плотный контакт без деформации жил. Не рекомендуется использовать многожильные провода без наконечников — они могут ослабнуть при вибрациях. Автомат можно легко заменить другим устройством серии OptiDin BM63, так как все модели имеют одинаковый корпус и крепление.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Обладает классом токоограничения 3, что повышает безопасность при аварийных ситуациях. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным скачкам напряжения, характерным для городских сетей. Конструкция исключает самопроизвольное отключение при механическом воздействии.

Преимущества

• Высокая надежность благодаря проверенной технологии КЭАЗ — продукция сертифицирована и выпускается более 50 лет.
• Узкий диапазон срабатывания типа B минимизирует ложные отключения при запуске бытовой техники.
• Работает при экстремальных температурах — подходит даже для неотапливаемых помещений.
• Поддерживает широкий диапазон сечений проводов — удобен при ремонте старых проводок и новой установке.
• Имеет возможность дополнительной комплектации — можно установить дополнительные контакты, блокировки или сигнализаторы положения.

Ограничения применения

• Не предназначен для трехфазных систем — требуется три таких автомата для защиты трёх фаз.
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать во влажных местах (ванная, баня, улица).
• Не подходит для мощных промышленных двигателей — тип срабатывания B слишком чувствителен к пусковым токам выше 5×I_n.
• Максимальная частота включений — 30 раз в сутки; частое ручное управление может снизить срок службы.

Примеры использования

• Защита группы розеток в спальной комнате с телевизором, зарядкой телефона и ночником.
• Отключение осветительной линии на этаже многоэтажного дома.
• Щитовая на лестничной клетке с несколькими квартирами — каждый потребитель имеет свой однополюсный автомат.
• Дополнительная защита для бойлера или духового шкафа в случае, когда основной автомат не справляется с нагрузкой.

Практические советы

• Выбирая автомат, всегда сверьте суммарную мощность всех подключенных приборов — она не должна превышать 11,5 кВт (при 230 В и 50 А).
• Если в щите мало места — учтите, что BM63-1B50-4,5-УХЛ3 занимает всего 1 модуль, но требует 75 мм глубины.
• Для долговечности не перегружайте автомат — лучше выбрать 63 А, если нагрузка близка к 50 А.
• При замене старого автомата проверьте состояние DIN-рейки и клемм — плохой контакт вызывает нагрев и выход из строя.
• Автомат BM63-1B50-4,5-УХЛ3 совместим с другими изделиями серии OptiDin BM63 — можно собирать комплексную защиту одного типа.
