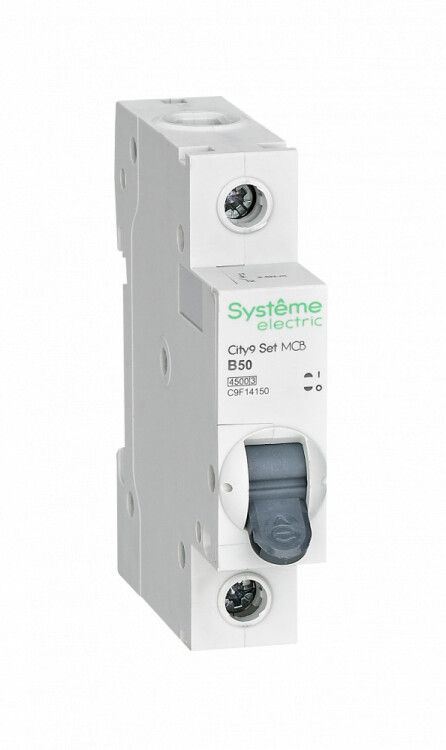

Выключатель автоматический модульный 1п B 50А 4.5кА City9 Set 230В SE C9F14150 APC

Автоматический выключатель модульный однополюсный 50А B 4.5кА 230В от бренда Systeme Electric (артикул c9f14150) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках на 230 В. Он устанавливается на DIN-рейку и совместим со стандартными распределительными щитами.

Назначение и область применения

Автоматический выключатель модульный однополюсный 50А B 4.5кА 230В защищает однофазные цепи мощностью до 11,5 кВт (при 230 В). Подходит для защиты групповой нагрузки: розеточных контуров, нагревательного оборудования, освещения, маломощных двигателей. Часто используется в жилых домах, офисах, мастерских и на объектах с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 50 А — максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, срабатывает при токе 3–5 × In; идеален для освещения и бытовой техники;
• Номинальное напряжение: 230 В переменного тока — работает в сети с частотой 50–60 Гц;
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при КЗ до этой величины;
• Напряжение изоляции: 440 В — обеспечивает надёжную изоляцию между токоведущими частями;
• Класс токоограничения: 3 — высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на проводку;
• Степень защиты IP20 — защита от прикосновений пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли;
• Ширина: 1 модуль (17,5 мм); глубина монтажа: 45 мм — требует минимального места в щите;
• Подключение проводов: сечением 1–16 мм² — подходит для медных жил с гильзами или без них;
• Способ монтажа: на DIN-рейку типа TS35/7,5 или TS35/15;
• Степень загрязнения 2 — допустимо использование в помещениях с обычным уровнем запыления и влажности.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 50А B 4.5кА 230В совместим со всеми стандартными DIN-рейками и щитами, соответствующими IEC 61439. Монтируется легко: фиксируется защёлкой на рейке. Для подключения используйте провода сечением 1–16 мм². Зажимы клемм обеспечивают плотный контакт даже без предварительной опрессовки. Не требуется дополнительное крепление. Обеспечьте свободный доступ к рычагу управления для удобного включения/выключения.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60898-1 и EN 60898-1. Конструкция имеет ударопрочный корпус из термостойкого пластика и 6 металлических заклёпок для усиления прочности. Клеммы спроектированы так, чтобы исключить случайное попадание проводов в зону контакта — снижена вероятность пробоя и возгорания. Класс токоограничения 3 повышает безопасность при аварийных режимах.

Преимущества

• Увеличенная надёжность благодаря механизму “мгновенной коммутации” — быстрое отключение при КЗ, минимизирующее повреждения;
• Эргономичный рычаг управления — легко визуально определить положение (“ON/OFF”) даже в темноте;
• Защита клемм от внешнего воздействия — снижает риск поражения током при обслуживании;
• Минимальная занимаемая площадь — один модуль позволяет компактно размещать несколько устройств в одном щите;
• Серия City9 SET — проверенная линейка от Systeme Electric с единым дизайном и качеством сборки.

Ограничения применения

• Не предназначен для трёхфазных систем — применяется только в однофазных цепях 230 В;
• IP20 не обеспечивает защиту от влаги — нельзя использовать во влажных помещениях без дополнительной герметизации щита;
• Характеристика B не рекомендована для цепей с высокими пусковыми токами (например, мощные насосы, компрессоры) — возможны ложные срабатывания;
• Не подходит для постоянной работы при токе выше 50 А — превышение вызывает перегрев и выход из строя;
• Не является УЗО — не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный аппарат.

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и кофе-машиной;
• Обеспечение безопасности светового контура в гараже с LED-светильниками;
• Отключение питания для станков с небольшими двигателями (до 3 кВт) в ремонтной мастерской;
• Щитовая защита в квартире для одной комнаты или зоны с повышенной нагрузкой.

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная мощность подключённых приборов не превышает 11,5 кВт (P = U×I = 230×50);
• При использовании многожильных проводов — обязательно примените наконечники (наконечники НШВИ) для лучшего контакта;
• Не затягивайте клеммы слишком сильно — это может повредить пластиковую часть и привести к перегреву;
• Проверяйте соответствие класса токоограничения 3 другим аппаратам в щите — желательно, чтобы все устройства были одного уровня;
• Для помещений с высокой влажностью (ванная, баня) используйте только в герметичных щитах с IP54+ или выберите другой тип автомата.
