Автоматический выключатель модульный YON max типа MD63H, 10кА, 1 полюс, хар-ка B, 20А | MD63H-1PB20 DKC ДКС

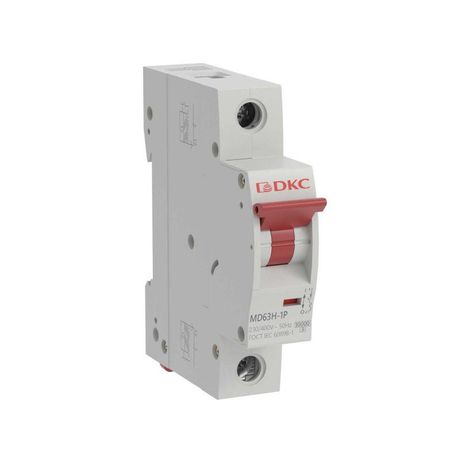

Автоматический выключатель YON MAX MD63H-1PB20 - однополюсный модульный аппарат для защиты бытовых и распределительных сетей переменного тока 230 В от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитках жилых и общественных зданий.

Назначение и область применения

Выключатель YON MAX MD63H-1PB20 предназначен для защиты электрических цепей с номинальным током до 20 А. Он реагирует на длительную перегрузку и внезапное короткое замыкание, отключая питание до повреждения проводки или оборудования. Устройство применяется в распределительных щитах квартир, частных домов, офисов, магазинов и других объектов с однофазной сетью 230 В. Особенно эффективен там, где нагрузка имеет умеренные пусковые токи - например, освещение, розеточные группы, бытовая техника.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Частота: 50 Гц
• Количество полюсов: 1
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, подходит для слаботочных и бытовых нагрузок
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - защищает от кратковременных скачков напряжения
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая тепловую нагрузку на сеть
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах вторичного уровня
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временной конденсации
• Рабочая температура: от –10 C до +45 C
• Поперечное сечение подключаемого провода: до 25 мм2
• Количество модулей DIN: 1
• Глубина монтажа: 69,9 мм
• Подходит для скрытого монтажа: да
• С коммутируемым нейтральным проводником: да - можно использовать в цепях, где требуется отключение нулевого провода

Совместимость и монтаж

MD63H-1PB20 совместим с любой стандартной DIN-рейкой шириной 35 мм. Устанавливается одним модулем, занимает минимальное место в щите. Для подключения используются винтовые зажимы - подходят медные провода сечением от 0,5 до 25 мм2. Обязательно затягивать контакты моментом, соответствующим рекомендациям производителя - недостаточно плотный контакт вызывает нагрев. Устройство можно монтировать как в открытых, так и в закрытых (скрытых) щитах. При скрытом монтаже убедитесь, что глубина шахты позволяет полностью поместить корпус - требует минимум 70 мм свободного пространства.

Безопасность и стандарты

Выключатель YON MAX MD63H-1PB20 соответствует требованиям международного стандарта IEC/EN 60898-1 для устройств защиты в бытовых и аналогичных условиях. Класс токоограничения 3 и категория перенапряжения III обеспечивают надёжную работу даже при неожиданных бросках напряжения. Наличие коммутируемого нейтрали повышает уровень безопасности при обслуживании - исключает риск попадания фазного потенциала на ноль после отключения.

Преимущества

• Универсальная характеристика B - оптимальна для большинства бытовых потребителей
• Высокая отключающая способность (10 кА) - гарантирует безопасность даже при аварийных режимах в старых сетях
• Поддержка отключения нейтрали - удобно для систем с повышенными требованиями к безопасности
• Компактный размер (1 модуль) - экономит место в щитке
• Совместимость с сериями YON MAX - легко заменить или дополнить другими автоматами той же линейки

Ограничения применения

Не предназначено для работы в условиях высокой запылённости, сырости или на улице - степень защиты IP20 не обеспечивает герметичность. Не подходит для защиты мощных двигателей, сварочных аппаратов или другого оборудования с высокими пусковыми токами - для них нужна характеристика C или D. Не следует применять в сетях постоянного тока - работает только с переменным током 50 Гц. Температурный диапазон –10…+45 C исключает установку в неотапливаемых помещениях зимой, если температура опускается ниже –10 C.

Примеры использования

• Защита розеточной группы в квартире
• Отключение светильников в коридоре или на лестнице
• Щитовая защита в коттедже для одной фазы
• Распределительный щит в торговом помещении с маломощной техникой
• Объекты социальной инфраструктуры: школы, поликлиники, детские сады - при условии соблюдения температурного режима

Практические советы

• Выбирая автомат, проверьте, чтобы сечение провода в вашей цепи не превышало 25 мм2 - иначе возможен перегрев контактов
• Избегайте установки рядом с источниками тепла - нагрев снижает точность срабатывания
• При комплектации щита используйте другие автоматы серии YON MAX - они имеют одинаковые размеры и механическую совместимость
• Если в сети часто возникают ложные срабатывания - возможно, нагрузка превышает 20 А или есть неисправность в оборудовании
• Для скрытого монтажа заранее подготовьте нишу глубиной не менее 70 мм - корпус выступает на 69,9 мм
