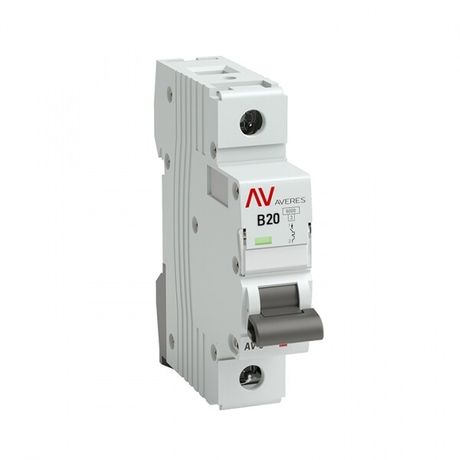

Выключатель автоматический однополюсный AV-10 20А B 10кА AVERES | mcb10-1-20B-av EKF

Автоматический выключатель модульный однополюсный 20А 10кА тип B AV-10 от EKF предназначен для защиты бытовых и административных электросетей от перегрузок и коротких замыканий. Серия AV-10 обеспечивает надёжную работу в условиях постоянного включения/выключения, а артикул mcb10-1-20b-av соответствует требованиям международных стандартов.

Назначение и область применения

Автоматический выключатель модульный однополюсный 20А 10кА тип B AV-10 используется для защиты групповых цепей в жилых домах, офисах, магазинах и других объектах с умеренной нагрузкой. Подходит для защиты освещения, розеточных групп, бытовых приборов и маломощного оборудования. Номинальный ток 20 А и характеристика срабатывания B делают его идеальным для цепей с плавным запуском устройств - например, ламп накаливания, нагревателей, холодильников.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Количество полюсов: 1
• Номинальная отключающая способность: 10 кА - способен безопасно отключить аварийный ток до 10 тысяч ампер
• Характеристика срабатывания: B - срабатывает при токе 3–5 крат от номинала, оптимально для бытовых нагрузок
• Номинальное напряжение изоляции: 660 В - позволяет использовать в сетях с повышенными колебаниями напряжения
• Класс токоограничения: 3 - снижает энергию КЗ за счёт быстрого отключения
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - устойчив к скачкам напряжения, например, от грозовых разрядов
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Рабочая температура: от –25 C до +50 C - подходит для установки в неотапливаемых помещениях
• Сечение подключаемого провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Ширина по модулю: 1 модуль - занимает стандартное место на DIN-рейке
• Глубина монтажа: 50 мм - требует минимального свободного пространства в щите
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Способ монтажа: на DIN-рейку 35 мм
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

Автоматический выключатель AV-10 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы, которые принимают провода сечением от 1 до 25 мм2. Обеспечена фиксация в положении “ON/OFF” - выключатель не выпадёт случайно. Возможна дополнительная комплектация: можно установить дополнительные контакты, расцепители или сигнализаторы. Все модели серии AV-10 имеют одинаковый шаг крепления, что позволяет легко собирать щиты с несколькими автоматами.

Безопасность и стандарты

Выключатель сертифицирован по стандартам IEC 60898 и ГОСТ Р 50345-2010, что гарантирует соответствие требованиям безопасности для бытового и аналогичного использования. Класс токоограничения 3 и импульсная прочность 6,2 кВ обеспечивают защиту от повреждений при аварийных режимах. Защитные шторки на клеммах предотвращают случайное прикосновение к токоведущим частям при установленном выключателе.

Преимущества

• Жёсткий корпус с 9 заклёпками - увеличенная механическая прочность против деформации при длительной эксплуатации
• Литая лицевая панель - исключает растрескивание и выгорание, сохраняет чёткую маркировку
• Окно реального состояния контактов - позволяет визуально определить, открыт контакт или замкнут, даже при закрытой крышке щита
• Защита от искр внутри корпуса - снижает риск возникновения дугового замыкания
• Удобное окно для маркировки - позволяет четко указывать назначение каждой цепи
• Полный набор аксессуаров - возможность расширения функционала (например, добавление дистанционного отключения)

Ограничения применения

Не применяется в помещениях с высокой влажностью, где возможно попадание воды - степень защиты IP20 не предусматривает защиту от брызг. Не рекомендован для установки вне помещений или в сырых подвалах без дополнительной герметизации. Также не подходит для защиты мощных двигателей или оборудования с высокими пусковыми токами - для них требуется характеристика C или D. Не используйте с проводами меньше 1 мм2 - это может вызвать перегрев клемм.

Примеры использования

• Защита группы розеток в квартире
• Отключение света в коридоре или на лестнице
• Щитовая защита в офисе для компьютеров и оргтехники
• Цепь питания обогревателя или водонагревателя до 4,6 кВт
• Объединение в многомодульный щит с другими автоматами серии AV-10

Практические советы

• Перед монтажом проверьте сечение провода - он должен входить в диапазон 1–25 мм2. Превышение может привести к плохому контакту и перегреву.
• При сборке щита располагайте автоматы так, чтобы маркировочные окна были обращены к пользователю - это ускорит поиск нужной цепи.
• Для систем с частыми включениями (например, насосы, вентиляция) убедитесь, что нагрузка не превышает 80 % от номинала (не более 16 А) - это продлит срок службы механизма.
• Если планируете использовать аксессуары (например, дистанционное управление), выбирайте модель с пометкой “возможно дополнительное оснащение” - все устройства серии AV-10 поддерживают эту функцию.
• Проверяйте состояние автомата каждые 6–12 месяцев: вручную переведите рычаг в положение OFF и снова ON - это проверит работоспособность механики.
