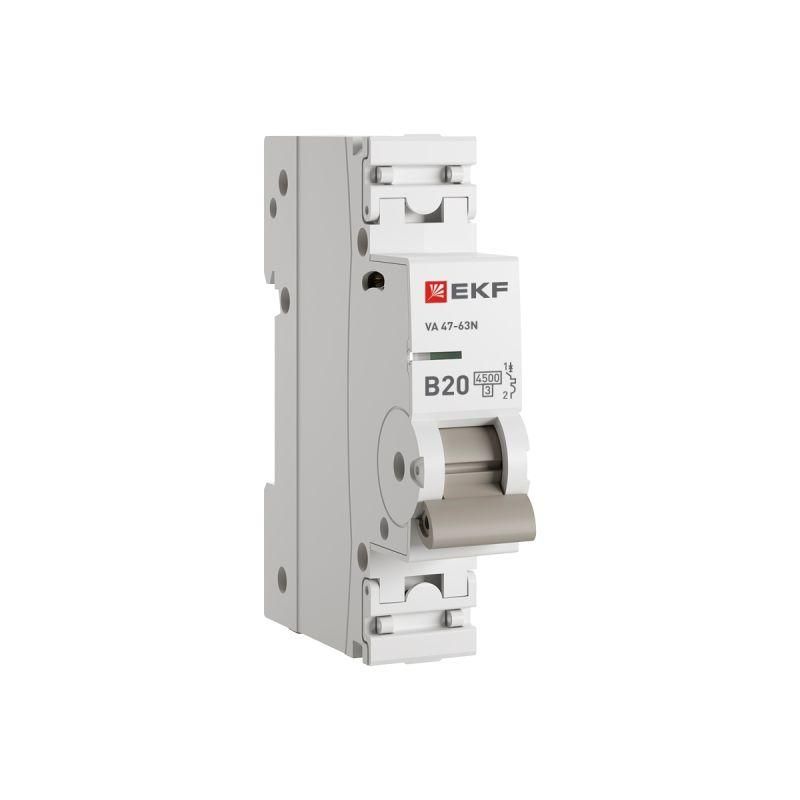

Автоматический выключатель ВА 47-63N 1P 20А (В) 4,5 кА PROXIMA - M634120B EKF

Автоматический выключатель ВА 47-63N - это однополюсный защитный аппарат от перегрузок и коротких замыканий, предназначенный для установки в распределительных щитах. Бренд EKF и артикул m634120b указывают на серию PROXIMA, где этот выключатель сочетает проверенную конструкцию с современными решениями для повышения безопасности и удобства монтажа.

Назначение и область применения

Автоматический выключатель ВА 47-63N защищает электрические цепи от перегрузок и коротких замыканий. Подходит для использования в бытовых, офисных и промышленных распределительных щитах. Применяется для защиты освещения, розеточных групп, маломощных приборов и оборудования с умеренным пусковым током. Номинальный ток 20 А и характеристика B делают его идеальным для нагрузок с небольшими скачками тока - например, ламп накаливания, нагревателей, бытовой техники.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 20 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, подходит для слаботочных и бытовых нагрузок
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при возможных бросках напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам
• Сечение провода: 1–16 мм2 - совместим с большинством медных и алюминиевых проводов
• Частота: 50–60 Гц - работает в сетях России и Европы
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Рабочий температурный диапазон: -40…+55 C - допускает эксплуатацию в неотапливаемых помещениях
• Модульная ширина: 1 модуль (17,5 мм) - занимает минимальное место на DIN-рейке
• Глубина монтажа: 72 мм - требует достаточного внутреннего объема щита
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений, без пылевых и влажных выбросов
• Количество дугогасительных пластин: 9 - снижают риск возгорания при отключении больших токов

Совместимость и монтаж

Автоматический выключатель ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Установка происходит путём защёлкивания - никаких дополнительных креплений не требуется. Клеммы позволяют подключать провода как сверху, так и снизу, что упрощает организацию проводки в плотных щитах. Для фиксации используются винты с моментом затяжки 3 Нм - достаточно для надёжного соединения, но не требуют специальных инструментов. Поддерживаются как медные, так и алюминиевые проводники. Встроенные пломбы на крышках клемм позволяют запечатывать устройство после монтажа, что важно для объектов с контролируемым доступом.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных автоматов. Литая лицевая панель изготовлена из самозатухающего пластика, который не поддерживает горение. Индикаторное окно показывает реальное положение контактов: «ON» - включено, «OFF» - отключено, что позволяет отличить ручное отключение от срабатывания по аварии. Это особенно важно при диагностике и обслуживании.

Преимущества

• Удобное двойное подключение клемм - сверху и снизу - упрощает маршрутизацию проводов
• Встроенная пломбировка клемм - предотвращает несанкционированное вскрытие
• Повышенный момент затяжки винтов (3 Нм) - обеспечивает долговечное соединение даже при вибрациях
• Цветной индикатор состояния контактов - сразу видно, включен ли автомат
• Усиленный корпус с дополнительными заклёпками - выше прочность и устойчивость к деформации
• 9 дугогасительных пластин - эффективнее гасят дугу при отключении, чем в базовых моделях
• Поддержка алюминиевых проводов - расширяет возможности при реконструкции старых систем

Ограничения применения

Не предназначен для работы во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает герметичность. Не следует использовать в цепях с постоянным током (DC) - только для переменного тока 50/60 Гц. Характеристика B не подходит для мощных двигателей или оборудования с высоким пусковым током - для них нужна характеристика C или D. Максимальная глубина монтажа 72 мм требует наличия свободного места в щите - не подходит для очень компактных корпусов.

Примеры использования

• Защита группы розеток в квартире или офисе
• Автомат для светильников и точечного освещения
• Щитовая защита теплого пола или кондиционера малой мощности
• Распределительный щит на даче или в гараже
• Замена устаревших автоматов в существующих щитах благодаря одинаковым габаритам

Практические советы

• При подключении алюминиевых проводов используйте переходные наконечники - они снижают риск окисления и плохого контакта
• Проверьте посадочный диаметр DIN-рейки перед монтажом - он должен быть стандартным 35 мм
• Не затягивайте винты больше 3 Нм - это может повредить клемму
• Если щит установлен в холодном помещении, убедитесь, что температура не ниже -40 C - иначе материал станет хрупким
• После монтажа обязательно запломбируйте клеммы - это обязательное требование для многих объектов по правилам электроустановок
• При замене автомата - всегда отключайте питание и проверяйте отсутствие напряжения тестером
