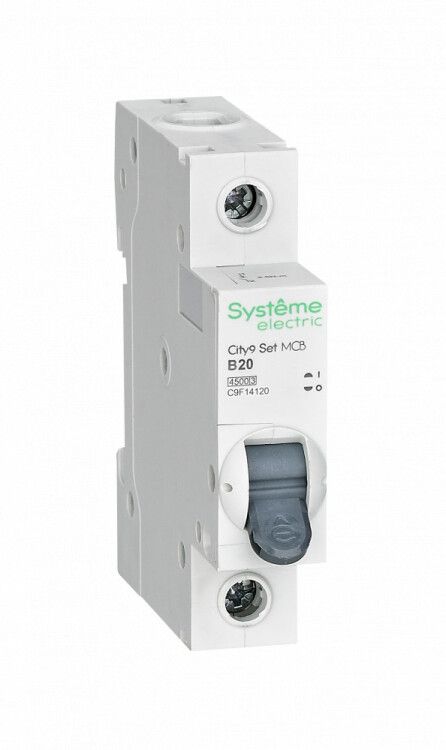

Выключатель автоматический модульный 1п B 20А 4.5кА City9 Set 230В SE C9F14120 APC

Автоматический выключатель модульный однополюсный 20А B 4.5кА 230В от бренда Systeme Electric (артикул c9f14120) предназначен для защиты бытовых и легкопромышленных электросетей от перегрузок и коротких замыканий. Выполнен в компактном формате для установки на DIN-рейку, совместим с системой City9 SET.

Назначение и область применения

Этот автоматический выключатель защищает однофазные цепи переменного тока с напряжением до 230 В. Подходит для использования в распределительных щитках жилых домов, офисов, магазинов и небольших мастерских. Защита обеспечивается от перегрузок (длительный превышение тока) и внезапных коротких замыканий. Характеристика B делает его идеальным для нагрузок с умеренным пусковым током - освещение, розетки, бытовые приборы.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает автомат без отключения
• Номинальное напряжение: 230 В AC - работает в стандартной сети 220–240 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Характеристика срабатывания: B - отключение происходит при токе 3–5 × Iн (подходит для розеточных групп и освещения)
• Количество полюсов: 1 - управляет одной фазой, не разрывает ноль
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Поперечное сечение провода: 1–25 мм2 - можно подключить медные провода от 1 до 25 квадратных миллиметров
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм)
• Глубина монтажа: 45 мм - минимальная глубина щита для комфортной установки
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран
• Класс токоограничения: 3 - высокий уровень быстродействия, снижает энергию КЗ
• Номинальное напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью (не в сырых или пыльных условиях вне щита)

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 20А B 4.5кА 230В устанавливается на стандартную DIN-рейку типа TS35. Ширина 1 модуль позволяет легко размещать его рядом с другими устройствами в щите. Для подключения используйте провода сечением 1–25 мм2 - зажимы рассчитаны на плотное соединение без необходимости предварительной опрессовки. Надёжные клеммы имеют защиту от случайного попадания жил внутрь корпуса. Монтаж выполняется вручную: защёлкивается на рейке, провода затягиваются отверткой. Глубина 45 мм требует минимум такого же свободного места в щите.

Безопасность и стандарты

Изделие соответствует международным требованиям безопасности для автоматических выключателей. Конструкция выполнена в соответствии с IEC/EN 60898-1. Механизм “мгновенной коммутации” обеспечивает быстрый разрыв цепи при аварии, снижая риск возгорания. Корпус изготовлен из ударопрочного самозатухающего пластика, что повышает пожаробезопасность. Металлические заклёпки усиливают механическую прочность. Клеммы спроектированы так, чтобы исключить контакт с токоведущими частями при открытой крышке.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно справляется с аварийными режимами в типичных квартирах и малых объектах
• Удобная форма и компактность - экономит место в щите, легко сочетается с другими модулями
• Защита клемм - снижает риск поражения током и короткого замыкания при обслуживании
• Класс токоограничения 3 - меньше теплового воздействия на проводку при КЗ
• Совместимость с серией City9 SET - унифицированные решения для сборки щитов

Ограничения применения

• Не применяется в трёхфазных сетях - требуется три таких автомата или трёхполюсный аналог
• IP20 не допускает установку на улице, в сырых помещениях или без герметичного щита
• Характеристика B не подходит для мощных двигателей, сварочных аппаратов или оборудования с высоким пусковым током - лучше выбрать C или D
• Работает только с переменным током - не используется в постоянном токе (DC)
• Не имеет функции дифференциальной защиты - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита группы розеток в комнате или кухне
• Отключение светильников в жилом помещении
• Щитовая защита для холодильника, микроволновки, стиральной машины
• Обеспечение безопасности в небольшом офисе или мастерской с обычной нагрузкой

Практические советы

• Выбирая автомат, проверьте, что суммарная мощность всех подключённых приборов не превышает 4,6 кВт (P = U×I = 230 В × 20 А)
• При замене старого автомата убедитесь, что новый также имеет ширину 1 модуль и подходящую характеристику (B вместо C/D)
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые контакты
• Для защиты от утечек тока обязательно устанавливайте УЗО перед этим автоматом
• Если планируете использовать в щите с ограниченной глубиной - учтите, что глубина монтажа составляет 45 мм, включая выводы
• Автоматический выключатель модульный однополюсный 20А B 4.5кА 230В (c9f14120) от Systeme Electric - хорошее решение для базовой защиты, но не для промышленных мощностей
