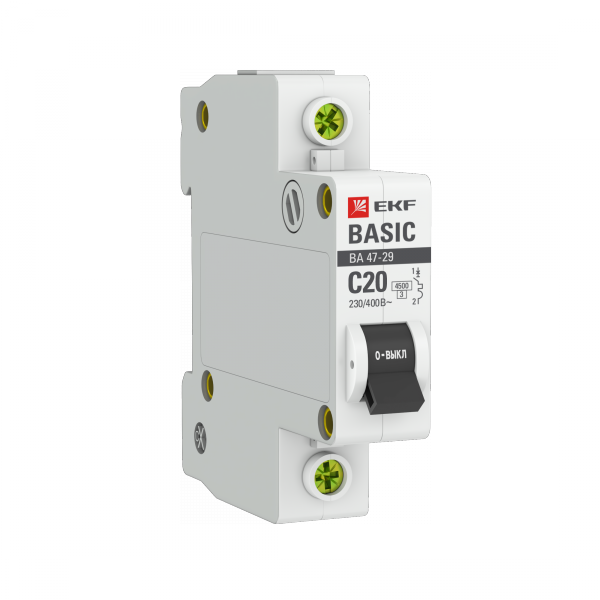

Выключатель автоматический однополюсный ВА 47-29 20А C 4,5кА Basic | mcb4729-1-20C EKF

Автоматический выключатель однополюсный 20А С 4,5кА ВА 47-29 Basic - устройство защиты для бытовых и промышленных электросетей, обеспечивающее отключение при перегрузках и коротких замыканиях. Выполнен в компактном корпусе, монтируется на DIN-рейку и соответствует требованиям ГОСТ Р50345-1-2010. Бренд EKF предлагает эту модель как надежную базовую версию серии ВА 47-29 Basic.

Назначение и область применения

Автоматический выключатель однополюсный 20А С 4,5кА ВА 47-29 Basic предназначен для защиты однофазных электрических цепей переменного тока с напряжением до 230 В и частотой 50 Гц. Он защищает проводку от повреждений при перегрузках и коротких замыканиях. Применяется в жилых домах, офисах, торговых помещениях и на промышленных объектах - например, для защиты групп освещения, розеточных контуров или маломощного оборудования.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает автомат без отключения
• Номинальное напряжение: 230 В (до 400 В в трехфазной сети при использовании нескольких полюсов)
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который автомат может безопасно отключить
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Количество полюсов: 1 - управляет одной фазой
• Потери мощности: 5,5 Вт - энергия, рассеиваемая в виде тепла при работе
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое не вызывает пробоя изоляции
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термическую нагрузку на провода
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Климатическое исполнение: УХЛ4 - работает при температуре от –10 C до +50 C, допустима повышенная влажность
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 17,5 мм
• Глубина монтажа: 50 мм - требуемый зазор за щитком для установки
• Поперечное сечение проводника: 1–25 мм2 - можно подключать медные провода от 1 до 25 квадратных миллиметров
• Нормативный документ: ГОСТ Р50345-1-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

Автоматический выключатель однополюсный 20А С 4,5кА ВА 47-29 Basic монтируется на стандартную DIN-рейку типа TS35. Подключение осуществляется через винтовые зажимы сверху и снизу - вход и выход помечаются условно, но важно соблюдать полярность при подключении к фазному проводу. Для надежного контакта используйте провода с зачищенными концами без оголенной изоляции. Максимальное сечение - 25 мм2; меньшие сечения (1–4 мм2) лучше зажимать с помощью специальных наконечников. Установка возможна в любых распределительных щитах с достаточным свободным местом глубиной 50 мм.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р50345-1-2010 и соответствует международному стандарту IEC 60898-2. Обеспечивает класс токоограничения 3 - снижает риск возгорания при КЗ. Напряжение изоляции 660 В гарантирует безопасность даже при кратковременных перенапряжениях. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от влаги - не используется во влажных помещениях без дополнительной защиты (например, в бассейнах, банях, на улице).

Преимущества

• Надежная двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапное КЗ
• Совместим с большинством типовых щитов благодаря стандартному формату DIN-модуля
• Поддерживает широкий диапазон сечений проводов - от 1 до 25 мм2, что удобно при ремонте и модернизации
• Класс токоограничения 3 обеспечивает более низкий тепловой удар на кабель при аварии
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, запыленности или на улице - степень защиты IP20 недостаточна
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, больших двигателей, сварочных аппаратов); для них нужна характеристика D
• Однополюсный - нельзя использовать для защиты цепей с двумя фазами или где требуется отключение нулевого провода
• Не рекомендуется для систем с частыми включениями/выключениями - не является аппаратом управления, а лишь защитным

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение осветительных цепей с люминесцентными или LED-светильниками
• Щитовая защита для холодильника, стиральной машины, микроволновки
• Контур питания маломощного оборудования на производстве - конвейеры, контроллеры, датчики
• Дополнительный автомат в этажном щите многоквартирного дома

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля: для 20 А оптимально - 2,5 мм2 меди, максимум - 4 мм2. Большие сечения (6–10 мм2) тоже подходят, но требуют правильного затягивания зажимов
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (“C”) и аналогичную отключающую способность (4,5 кА)
• Не устанавливайте ВА 47-29 Basic в щиты без крышки - IP20 не защищает от внешних воздействий
• Проверяйте температуру окружающей среды: при длительной работе выше 40 C возможны ложные срабатывания
• Для сложных систем используйте этот автомат как часть комплексной защиты - он не заменяет УЗО или дифавтомат при необходимости защиты от утечек тока
