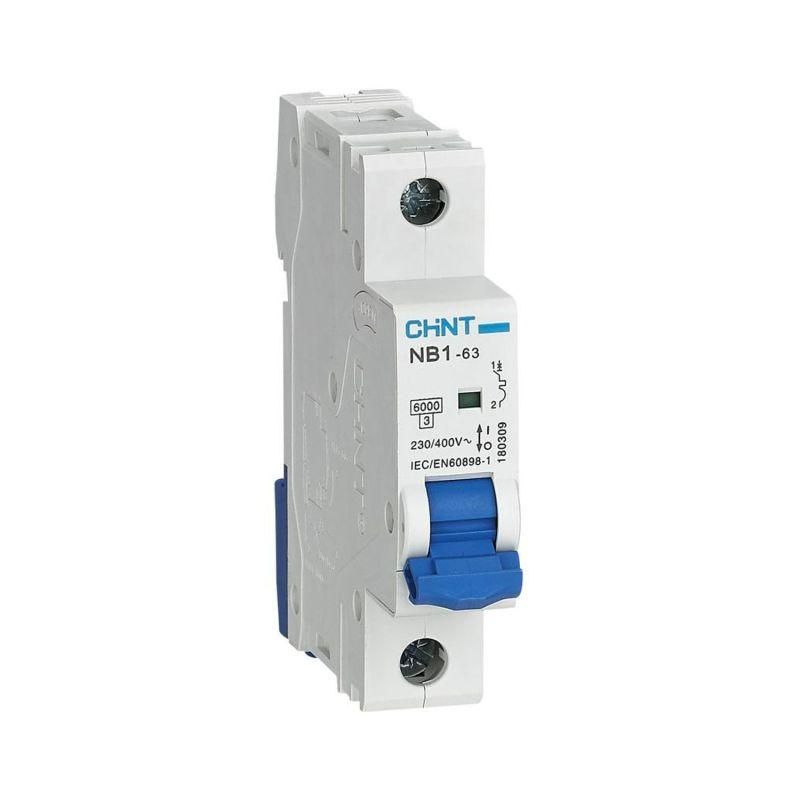

Выключатель автоматический однополюсный NB1-63 1P 20A 6кА х-ка B (DB) (R) | 179604 CHINT

Автоматический выключатель NB1-63 - однополюсный модульный аппарат с номинальным током 20 А и отключающей способностью 6 кА, предназначен для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Бренд CHINT обеспечивает надежность и соответствие международным требованиям к безопасности.

Назначение и область применения

Выключатель NB1-63 используется для защиты однофазных электрических цепей в жилых, офисных и промышленных помещениях. Подходит для защиты групповой проводки: розеток, освещения, бытовых приборов. Применяется в щитах управления, где требуется точная защита от перегрузок и кратковременных скачков тока благодаря характеристике срабатывания B.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 230 В - рассчитан на работу в сети 220–240 В переменного тока.
• Количество полюсов: 1P - защищает один фазный проводник, ноль проходит через него без контроля.
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при сверхтоке до 6000 А, типичном для КЗ в квартире или доме.
• Характеристика срабатывания: B - реагирует на перегрузки и короткие замыкания при токах от 3 до 5 крат номинала; идеально для бытовых нагрузок с малыми пусковыми токами (например, светильники, зарядные устройства).
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию внутренних элементов при повышенных напряжениях.
• Импульсное выдерживание: 4 кВ - устойчив к кратковременным высоковольтным выбросам (например, от молний или коммутационных помех).
• Частота: 50–60 Гц - совместим со всеми стандартными сетями России и Европы.
• Ширина модуля: 18 мм - соответствует стандартному шагу DIN-рейки, легко помещается в распределительных щитах.
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных предметов, но не герметична - требует установки внутри закрытого щита.
• Температурный режим: от -25C до +40C - работает в большинстве условий, кроме холодных необогреваемых помещениях зимой.
• Циклы коммутации: 20 000 механических и 10 000 электрических - долговечность при регулярном использовании.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется кабелями сечением до 16 мм2 (медные) или через шины типа PIN/FORK. Выключатель NB1-63 совместим с другими аппаратами серии NB1-63 - можно собирать многоступенчатые щиты с различными токами и характеристиками. Устанавливается исключительно вертикально - горизонтальное расположение снижает надежность теплового расцепления.

Безопасность и стандарты

Соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Отвечает классу токоограничения 3 - ограничивает энергию КЗ ниже опасного уровня. Категория применения A - оптимизирован для бытовых и аналогичных слаботочных систем. Наличие окна индикации позволяет визуально контролировать состояние контакта: “I” - включен, “O” - отключен.

Преимущества

• Функциональная универсальность: сочетание характеристик B и достаточной отключающей способности делает его лучшим выбором для обычных квартир и небольших объектов.
• Легкий монтаж: стандартная ширина 18 мм позволяет плотно уложить несколько аппаратов в одном ряду.
• Готовность к доработкам: возможно подключение вспомогательных контактов XF9/XF9J или расцепителей S9/V9 для удаленной сигнализации или автоматического отключения при потере напряжения.
• Надежная сборка: корпус выполнен из самозатухающего термопластика, контакты покрыты серебром - обеспечивают длительный срок службы без обслуживания.

Ограничения применения

• Не применяется в трехфазных цепях без нескольких единиц - каждый полюс управляет одной фазой.
• IP20 не допускает использование вне закрытых щитов - нельзя устанавливать на открытых стендах, во влажных местах (ванная, баня) или на улице.
• Характеристика B не подходит для мощных двигателей, насосов, компрессоров - там нужна характеристика C или D.
• Не рекомендован для частых операций включения/выключения - предназначен для защиты, а не для ручного управления.

Примеры использования

• Защита группы розеток в спальной комнате.
• Щитовая защита освещения в офисе или торговом зале.
• Общий входной автомат в этажном щите многоквартирного дома (при согласовании с проектом).
• Контур питания компьютеров, оргтехники, зарядных станций - где пусковые токи невелики.

Практические советы

• Выбирая автомат NB1-63, проверьте суммарную мощность всех подключённых приборов - она должна быть меньше 4,6 кВт (20 А × 230 В).
• При замене старого автомата убедитесь, что новый имеет ту же ширину и тип клеммы - чтобы не переделывать всю проводку.
• Если планируете использовать сигнал тревоги - заказывайте модель с готовым вспомогательным контактом XF9J, он удобнее, чем самостоятельная установка после монтажа.
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока. Для этого необходим отдельный дифференциальный автомат или УЗО+автомат в паре.
