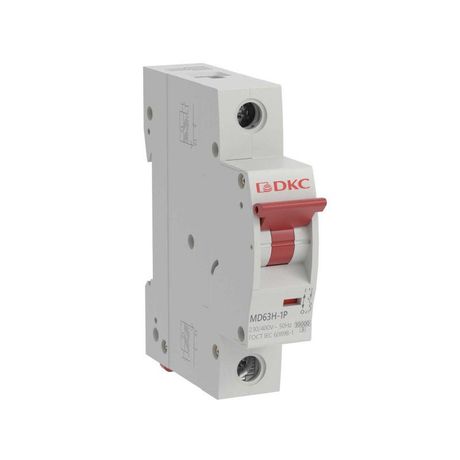

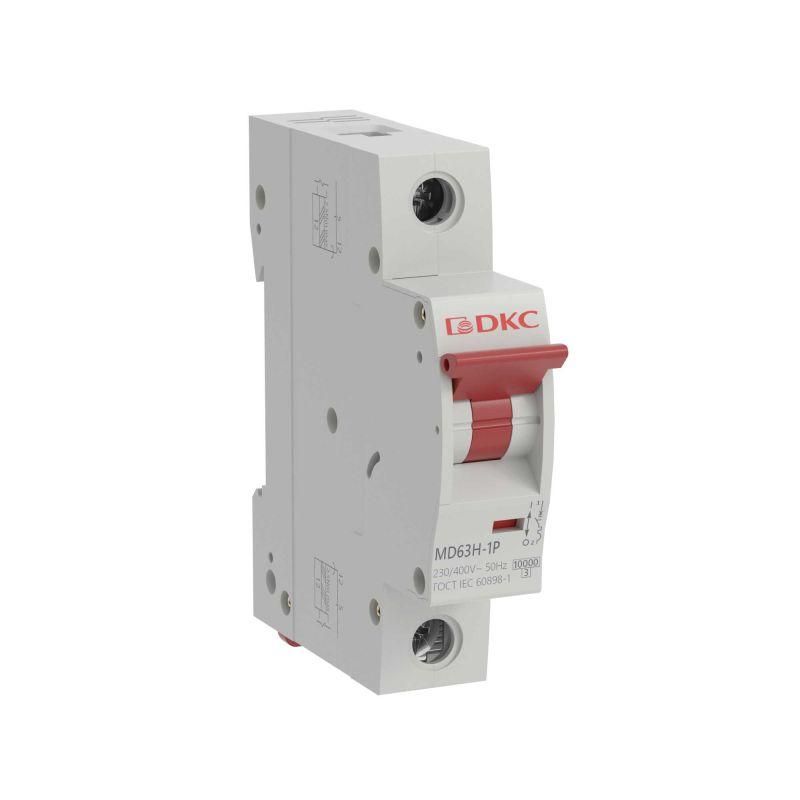

Автоматический выключатель модульный YON max типа MD63H, 10кА, 1 полюс, хар-ка B, 13А | MD63H-1PB13 DKC ДКС

Автоматический выключатель YON MAX MD63H-1PB13 - однополюсный модульный аппарат для защиты бытовых и распределительных сетей переменного тока 230 В от перегрузок и коротких замыканий. Установка осуществляется на DIN-рейку, устройство совместимо с системами защиты жилых и общественных зданий.

Назначение и область применения

Выключатель YON MAX MD63H-1PB13 предназначен для защиты электрических цепей с номинальным током до 13 А. Он защищает проводку от повреждений при длительной перегрузке и внезапном коротком замыкании. Подходит для установки в квартирных щитках, этажных распределительных устройствах, а также в объектах социальной инфраструктуры - школах, больницах, административных зданиях. Часто применяется в новых жилых домах и коттеджах при реконструкции электросетей.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 230 В AC - рассчитан на работу в однофазных сетях с частотой 50 Гц
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5 крат от номинала; оптимальна для освещения и бытовой техники с невысокими пусковыми токами
• Количество полюсов: 1 - управляет одной фазой, нейтраль коммутируется отдельно
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды
• Номинальное напряжение изоляции: 500 В - обеспечивает надёжную изоляцию при возможных скачках напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам (например, от грозовых разрядов)
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на провода
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах вторичного уровня
• Поперечное сечение проводника: до 25 мм2 - позволяет подключить медные провода большого сечения
• Рабочая температура: от –10 C до +45 C - подходит для установки в неотапливаемых помещениях
• Глубина монтажа: 69,9 мм - требует соответствующего места в шкафу
• Количество модулей DIN: 1 - занимает один стандартный модуль (17,5 мм шириной)

Совместимость и монтаж

Выключатель YON MAX MD63H-1PB13 монтируется на DIN-рейку стандарта EN 60715. Устройство легко фиксируется защёлкой - достаточно вставить верхнюю часть на рейку и нажать до характерного щелчка. Для подключения используются винтовые зажимы, допускающие провода сечением до 25 мм2. Обратите внимание: хотя выключатель имеет возможность коммутации нейтрали, он остаётся однополюсным - отключается только фаза. Нейтральный проводник проходит через него без размыкания, что соответствует требованиям современных норм. Устройство подходит для скрытого монтажа в нишах стен, но требует достаточного свободного объёма вокруг корпуса для теплоотвода.

Безопасность и стандарты

Выключатель YON MAX MD63H-1PB13 соответствует международным стандартам IEC/EN 60898-1 для модульных автоматических выключателей. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную безопасность в условиях нестабильной сети. Степень защиты IP20 исключает случайный контакт с токоведущими элементами, но не защищает от внешних воздействий - не используйте в сырых или пыльных местах без дополнительной защиты.

Преимущества

• Умеренная стоимость при сохранении надёжности - подходит для массового применения
• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при аварийных режимах в старых сетях
• Совместимость с другими изделиями серии YON MAX - можно собирать компактные щиты с едиными решениями
• Поддержка коммутации нейтрали - удобно при использовании в схемах с дифференциальной защитой
• Широкий диапазон рабочих температур - работает в холодных подъездах и чердачных щитах

Ограничения применения

• Не предназначен для трёхфазных сетей - требуется три таких аппарата для полной защиты
• IP20 не обеспечивает защиту от влаги - нельзя использовать в ванных комнатах, на улице или в сырых подвалах без герметичного бокса
• Характеристика B не подходит для мощных двигателей или сварочных аппаратов - при запуске они вызывают ложные срабатывания
• Требуется минимум 70 мм глубины в щите - не подходит для узких или уже установленных шкафов
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифавтомат или УЗО

Примеры использования

• Защита группы розеток в спальне или детской комнате
• Отключение световой группы в коридоре или на лестнице
• Щитовая защита в коттедже для одного контура освещения
• Этажный распределительный щит в многоквартирном доме
• Обеспечение безопасности в офисных помещениях с маломощной техникой

Практические советы

• Выбирая этот выключатель, проверьте, чтобы сечение вашего кабеля не превышало 25 мм2 - иначе невозможно плотное соединение
• Если планируете подключать люминесцентные или LED-светильники с дросселями - учтите, что их пусковые токи могут быть выше обычных; в этом случае лучше выбрать характеристику C
• При сборке щита оставляйте около 10 мм свободного пространства рядом с выключателем - это улучшает охлаждение и упрощает обслуживание
• Используйте YON MAX MD63H-1PB13 в паре с УЗО, если требуется защита от поражения током - такая комбинация соответствует требованиям ПУЭ
• Не путайте с двухполюсными аппаратами - здесь отключается только фаза, поэтому всегда проверяйте наличие нулевой шины и её целостность
