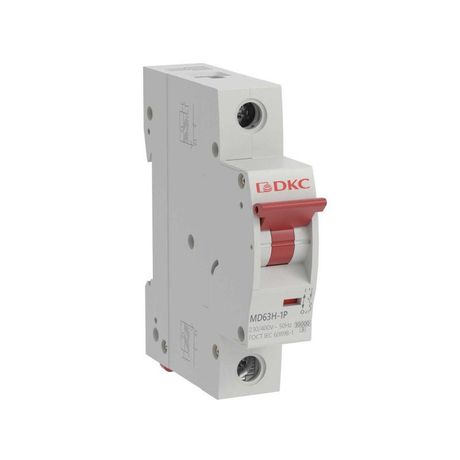

Автоматический выключатель модульный YON max типа MD63H, 10кА, 1 полюс, хар-ка C, 13А | MD63H-1PC13 DKC ДКС

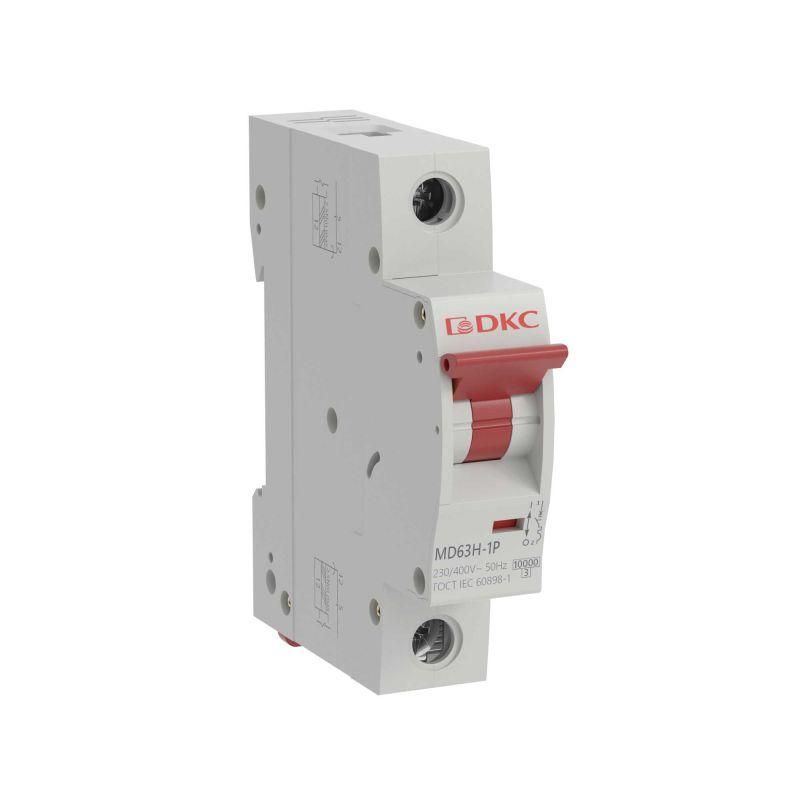

Автоматический выключатель YON MAX MD63H-1PC13 - однополюсный модульный аппарат для защиты бытовых и распределительных сетей переменного тока 230 В от перегрузок и коротких замыканий. Установка осуществляется на DIN-рейку, устройство совместимо с системами защиты жилых и общественных зданий.

Назначение и область применения

Выключатель YON MAX MD63H-1PC13 предназначен для защиты электрических цепей с номинальным током до 13 А. Он защищает проводку и электрооборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Подходит для установки в квартирных щитках, этажных распределительных устройствах, а также в объектах социальной инфраструктуры - школах, больницах, административных зданиях. Часто применяется в новых жилых домах и коттеджах при реконструкции электросетей.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 230 В переменного тока (AC) - рассчитан на стандартную однофазную сеть в России и странах СНГ;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как освещение, бытовые приборы, насосы, малые двигатели;
• Количество полюсов: 1 - управляет одной фазой, нейтраль не отключается автоматически (но допускается коммутация нейтрали);
• Номинальное напряжение изоляции: 500 В - обеспечивает надёжную изоляцию даже при кратковременных скачках напряжения;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным импульсам, например, от грозовых разрядов;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Частота: 50 Гц - соответствует стандартам энергосистемы РФ;
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на провода и оборудование;
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах вторичного уровня (например, после главного автомата);
• Поперечное сечение проводника: до 25 мм2 - позволяет подключить медные провода большого сечения, включая шины и многожильные кабели;
• Глубина монтажа: 69,9 мм - требует достаточного места внутри щита для свободного прохода проводов;
• Рабочий диапазон температур: от –10 C до +45 C - не следует использовать в неотапливаемых помещениях зимой или в условиях повышенной жары без вентиляции;
• Количество модулей: 1 - занимает один стандартный модуль (17,5 мм шириной) на DIN-рейке;
• Способ монтажа: на DIN-рейку - совместим с любыми типами щитов, использующих стандартную рейку 35 мм;
• Подходит для скрытого монтажа: да - можно устанавливать в нишах стен, если соблюдены требования по теплоотводу и доступу для обслуживания.

Совместимость и монтаж

Выключатель YON MAX MD63H-1PC13 совместим со всеми стандартными DIN-рейками 35 мм, применяемыми в бытовых и промышленных щитах. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требуется. Подключение проводов выполняется через винтовые зажимы, которые обеспечивают плотный контакт даже при использовании проводов сечением до 25 мм2. Обратите внимание: хотя выключатель поддерживает коммутацию нейтрального проводника, он не является двухполюсным - фаза и ноль должны быть отключены отдельными аппаратами, если это требует норматив.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения III обеспечивают соответствие требованиям безопасности для распределительных щитов в жилых зонах. Степень защиты IP20 исключает случайный контакт с токоведущими элементами, но не защищает от внешних воздействий - поэтому установка возможна только во внутренних, запираемых щитах.

Преимущества

• Высокая отключающая способность (10 кА) - гарантирует надёжное отключение даже при серьёзных авариях в сети;
• Характеристика C - идеально балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске оборудования;
• Широкий диапазон сечения проводов (до 25 мм2) - удобен при подключении мощных линий и шин;
• Поддержка коммутации нейтрали - позволяет использовать в схемах, где требуется отключение обоих проводников;
• Модульная компактная форма - экономит место в щитке, легко сочетается с другими автоматами и УЗО;
• Известный бренд YON (группа DKC) - продукция проверена в массовом жилищном строительстве.

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для цепей с высоким пусковым током (например, крупные компрессоры, сварочные аппараты) - лучше выбрать характеристику D;
• Не предназначен для работы при температурах ниже –10 C - в холодных регионах необходимо утепление щита или использование обогрева;
• Требуется минимум 70 мм глубины в щите - не подходит для очень компактных или старых щитков с ограниченным пространством;
• Один полюс - нельзя использовать для отключения трёхфазных цепей или для полного отключения нейтрали без дополнительного аппарата.

Примеры использования

• Защита группы розеток в спальне или детской комнате;
• Отключение световой линии в коридоре или на лестнице;
• Щитовая защита для стиральных машин, посудомоечных машин, микроволновок;
• Распределительный щит в офисе или магазине для группового управления освещением;
• Дополнительный автомат в этажном щите перед подъездной линией.

Практические советы

• Выбирайте этот автомат именно для нагрузок с умеренным пусковым током - если планируете подключать двигатель мощнее 1,5 кВт, рассмотрите вариант с характеристикой D;
• Проверьте глубину вашего щита перед покупкой - 69,9 мм - это больше, чем кажется, особенно если установлены УЗО или другие устройства;
• При подключении проводов сечением более 10 мм2 - слегка зачистите жилы и убедитесь, что они полностью вошли в зажим, чтобы избежать нагрева;
• Не устанавливайте YON MAX MD63H-1PC13 рядом с источниками тепла - например, возле котла или радиатора - это может вызвать ложные срабатывания;
• Этот автомат часто используют в паре с УЗО - тогда он становится частью многоступенчатой системы защиты, где УЗО отвечает за ток утечки, а MD63H-1PC13 - за перегрузку и КЗ.
