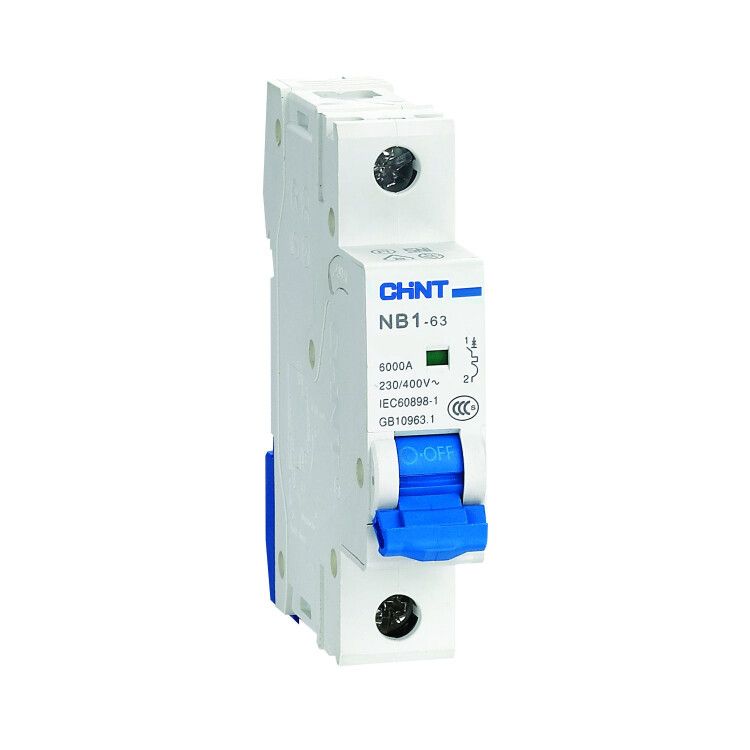

Выключатель автоматический однополюсный NB1-63 1P 13A 6кА х-ка C (DB) (R) | 179615 CHINT

Автоматический выключатель однополюсный 13А 6кА характеристика C (DB) (R) NB1-63 от бренда CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Модель NB1-63 обеспечивает надёжное отключение при токе 13 А и имеет класс отключения C, что делает её подходящей для нагрузок с умеренным пусковым током.

Назначение и область применения

Автоматический выключатель NB1-63 используется для защиты однофазных цепей в жилых, офисных и промышленных помещениях. Подходит для питания освещения, розеточных групп, бытовой техники и оборудования с умеренной пусковой нагрузкой - например, насосов, компрессоров, светильников с ЭПРА.

Класс характеристики C означает, что выключатель сработает при токе от 5 до 10 кратном от номинала (65–130 А), что позволяет избежать ложных срабатываний при запуске двигателей или импульсных нагрузок.

Технические характеристики

• Номинальный ток: 13 А
• Номинальное напряжение: 230 В переменного тока
• Частота: 50–60 Гц
• Количество полюсов: 1
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с пусковыми токами
• Напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Модульная ширина: 1 модуль (18 мм) - совместим со стандартными щитами
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений
• Импульсное напряжение: 4 кВ - устойчив к кратковременным перенапряжениям
• Класс токоограничения: 3 - снижает энергию КЗ, защищая проводку и оборудование

Совместимость и монтаж

Автоматический выключатель NB1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительных щитах любого типа. Подключение осуществляется гибким или многожильным кабелем сечением до 16 мм2. Также возможна установка с помощью шин типа PIN или FORK.

Выключатель совместим с другими модулями серии NB1-63 - можно комбинировать с дополнительными устройствами: вспомогательными контактами XF9, сигнальными XF9J или расцепителями S9/V9 для удалённой сигнализации или управления.

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC/EN 60898-1. Обеспечивает класс токоограничения 3, что соответствует требованиям безопасности для жилых и коммерческих объектов. Конструкция исключает случайный доступ к токоведущим частям благодаря степени защиты IP20.

Преимущества

• Увеличенная механическая износостойкость - до 20 000 циклов включения/отключения
• Электрическая долговечность - 10 000 циклов при номинальной нагрузке
• Яркий визуальный индикатор положения контакта - легко определить, сработал ли автомат
• Гибкость системы - возможность доработки дополнительными модулями без замены основного устройства
• Совместимость с большинством типовых щитов и аксессуарами серии NB1-63

Ограничения применения

Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не предполагает защиту от жидкости.

Не рекомендован для цепей с высокими пусковыми токами (например, мощные двигатели, сварочные аппараты) - для них лучше использовать характеристику D.

Не предназначен для постоянного регулярного включения/отключения - это не рубильник, а средство защиты. Частые операции снизят срок службы.

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита освещения в подъезде
• Защита холодильника, стиральной машины, микроволновой печи
• Цепь питания маломощного насоса или вентилятора
• В составе распределительного щита с несколькими модулями NB1-63

Практические советы

• Выбирая автоматический выключатель NB1-63, проверьте соответствие номинального тока нагрузке - не превышайте 13 А в рабочей цепи
• При сборке щита соблюдайте шаг 18 мм - один модуль занимает именно эту ширину
• Для систем с требованием дистанционной сигнализации используйте дополнительные контакты XF9 или XF9J - они устанавливаются на фланец автомата
• Не устанавливайте этот выключатель рядом с источниками тепла - рабочая температура выше +40C может вызвать ложные срабатывания
• Проверяйте состояние индикатора после каждого срабатывания - если он остаётся в положении “выкл”, значит, произошло отключение по КЗ или перегрузке
