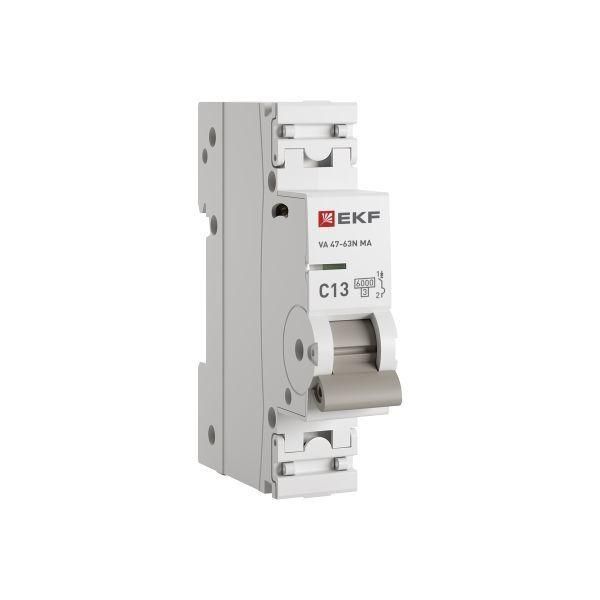

Автоматический выключатель ВА 47-63N MA 1P 13А (C) 6кА без теплового расцепителя PROXIMA - M63MA6113C EKF

Автоматический выключатель ВА 47-63N MA без теплового расцепителя - это однополюсный коммутационный аппарат от EKF, предназначенный для защиты цепей от короткого замыкания. Отличается от стандартных автоматов отсутствием тепловой защиты, что делает его подходящим для специализированных задач, где требуется только быстрое отключение при аварийных токах. Артикул m63ma6113c используется там, где нужна точная настройка защиты без учета длительных перегрузок.

Назначение и область применения

Автоматический выключатель ВА 47-63N MA без теплового расцепителя применяется в случаях, когда необходимо защищать цепь только от короткого замыкания, а защита от перегрузки реализуется другим устройством - например, внешним термореле, частотным преобразователем или контактором с тепловой защитой.

• Управление двигателями, насосами, компрессорами в системах с внешней защитой от перегрузки
• Цепи питания оборудования с предварительно установленной защитой по току (например, в промышленных контроллерах)
• Системы автоматизации, где логика защиты вынесена в PLC или другой управляющий элемент
• Замена старых автоматов в существующих установках, где требование на отсутствие теплового расцепителя уже задано проектом

Технические характеристики

• Номинальный ток: 13 А - допустимый постоянный ток через контактную группу
• Номинальное напряжение: 230 В переменного тока (AC), рабочее напряжение изоляции - до 660 В
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика расцепителя: C - срабатывает при токе 5–10 крат от номинала, подходит для нагрузок со средним пусковым током (электродвигатели, люминесцентные лампы)
• Полюса: 1 - управляет одной фазой сети
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; предназначен для внутреннего монтажа в щитах
• Рабочая температура: от –40 C до +55 C - работает в широком диапазоне, включая холодные помещения
• Ширина: 1 модуль - занимает один стандартный слот на DIN-рейке
• Сечение провода: 1–16 мм2 - подходит для медных и алюминиевых проводников
• Срок службы: 7 лет - гарантируемый срок работы при соблюдении условий эксплуатации
• Глубина монтажа: 74 мм - необходимый запас места внутри щита
• Степень загрязнения: 2 - рассчитан на нормальные условия в закрытых электроустановках без пылевых и влажных выбросов

Совместимость и монтаж

Автоматический выключатель ВА 47-63N MA без теплового расцепителя устанавливается на стандартную DIN-рейку типа TS35. Монтаж прост: защелкивают корпус на рейку, затем подключают провода.

• Зажимы позволяют подводить провода как сверху, так и снизу - удобно при плотной компоновке щита
• Фиксация проводов: винты с усилием 3 Нм - достаточно затянуть рукой, не используя инструменты с увеличенным моментом
• Поддерживаются как медные, так и алюминиевые проводники - важно использовать переходные наконечники при работе с алюминием
• Посадочный размер: 1 модуль - легко сочетается с другими автоматами серии ВА 47-63N
• Не требует дополнительных креплений - самозажимная система обеспечивает надежную фиксацию

Безопасность и стандарты

Автоматический выключатель ВА 47-63N MA соответствует требованиям ГОСТ IEC 60898-1, что подтверждает соответствие международным нормам для бытовых и аналогичных применений.

• Пластик корпуса не поддерживает горение - повышает пожаробезопасность
• Встроенная пломбируемая крышка - предотвращает несанкционированное вскрытие и изменение подключения
• Индикатор состояния контактов - цветовое окно показывает, открыт или закрыт автомат (зеленый = включен, красный = отключен)
• Усиленный корпус с заклепками - снижает риск деформации при механическом воздействии

Преимущества

• Отсутствие теплового расцепителя позволяет точно контролировать защиту от перегрузки вне аппарата - идеально для комплексных систем автоматизации
• Двухпозиционные зажимы - упрощают сборку щитов, особенно при ограниченном пространстве
• Пломбируемая крышка - обязательна для объектов с регламентом контроля доступа (промышленные, коммунальные, муниципальные объекты)
• Яркий индикатор положения контакта - снижает вероятность ошибок при обслуживании
• Увеличенный крутящий момент винтов - обеспечивает долговременную надежность соединения даже при вибрациях

Ограничения применения

• Не подходит для защиты обычных осветительных или розеточных цепей - отсутствует защита от перегрузки
• Не может использоваться как самостоятельное устройство защиты в жилых домах, офисах, магазинах - нарушает требования ПУЭ
• Требует наличия вторичной системы защиты (термореле, частотник, контактор с тепловой защитой)
• Не рекомендуется для цепей с высоким пусковым током без согласования с источником защиты - возможны ложные срабатывания
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях

Примеры использования

• Щит управления насосной станцией: автомат ВА 47-63N MA отключает питание при КЗ, а перегрузка контролируется реле перегрузки, установленным рядом
• Промышленный конвейер: каждый двигатель имеет свой автомат без теплового расцепителя, а вся защита по току реализована в частотном преобразователе
• Система HVAC: вентиляторы и компрессоры подключаются через такие автоматы, поскольку их защита от перегрева встроена в сами устройства
• Обновление старого щита: при замене устаревших автоматов, где проект предусматривал только магнитную защиту

Практические советы

• При подключении алюминиевых проводов всегда используйте наконечники типа НА или НАЛ - предотвращает окисление и плохой контакт
• Проверяйте состояние индикатора перед каждым обслуживанием - он показывает реальное положение контактов, а не положение рукоятки
• Не устанавливайте этот автомат в качестве основного входного автомата - он не защищает от перегрузки всей системы
• При проектировании щита убедитесь, что место под него предусмотрено с учётом глубины 74 мм и свободного доступа к клеммам
• Помните: если вам нужна защита и от перегрузки, и от КЗ - выбирайте стандартный автомат ВА 47-63 с тепловым расцепителем
