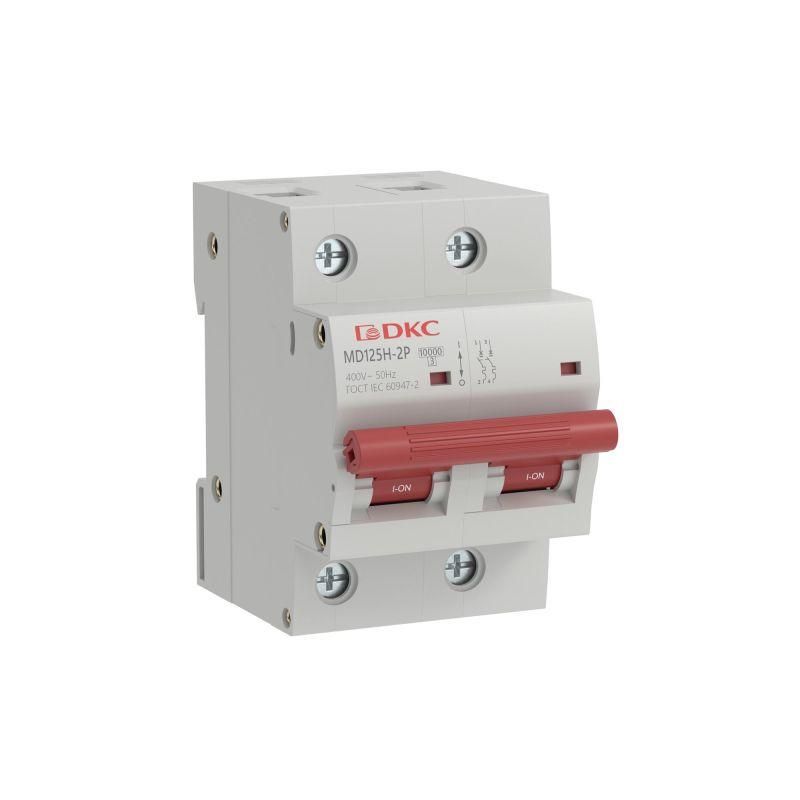

Автоматический выключатель модульный YON max типа MD125H, 6кА, 2 полюса, хар-ка C, 80А | MD125H-2PC80 DKC ДКС

Автоматический выключатель модульный MD125H-2PC80 от DKC (YON MAX) предназначен для защиты электрических цепей от перегрузок и коротких замыканий, обеспечивая безопасную работу оборудования в промышленных и жилых объектах.

Назначение и область применения

MD125H-2PC80 используется для защиты силовых цепей переменного тока с номинальным током 80 А. Подходит для установки в распределительных щитах на DIN-рейку. Применяется в системах электроснабжения жилых домов, многоэтажных зданий, торговых центров, производственных площадок и объектов социальной инфраструктуры. Также подходит для редких ручных операций включения/отключения нагрузки.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 2
• Номинальная отключающая способность: 10 кА - способен отключить цепь при значительном КЗ без повреждения
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы)
• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 10 кВ - устойчив к кратковременным скачкам напряжения
• Поперечное сечение подключаемого провода: 35–50 мм2 - требует соответствующего сечения кабеля
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 77,3 мм - важно учитывать при проектировании щита
• Рабочий диапазон температур: от -25 C до +40 C - не рекомендуется для установки вне помещений без термозащиты
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов (например, на входе в здание)
• Степень загрязнения: 3 - допустимо применение в помещениях с умеренной запылённостью и наличием проводящей пыли

Совместимость и монтаж

MD125H-2PC80 совместим с DIN-рейкой типа TS35. Устанавливается в стандартные распределительные щиты. Для подключения требуется кабель с сечением 35–50 мм2 - меньшее сечение не обеспечит надёжного контакта, большее - не поместится в зажимах. Монтаж выполняется в вертикальной плоскости. Наличие семи заклёпок в корпусе обеспечивает механическую прочность при сборке и эксплуатации. Возможна дополнительная комплектация: фиксаторы, сигнализационные контакты, дистанционное управление - уточняйте у поставщика.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к возгоранию и механическим воздействиям. Категория перенапряжения IV и класс токоограничения 3 обеспечивают повышенную безопасность при аварийных режимах. Работает в условиях степени загрязнения 3 - подходит для промышленных помещений, но не для агрессивных сред с химическими испарениями или постоянной влажностью.

Преимущества

• Ударопрочный и огнестойкий корпус из композитного материала - увеличивает срок службы в сложных условиях
• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ
• Характеристика D - оптимальна для двигателей, насосов, компрессоров
• Поддержка больших сечений кабелей (до 50 мм2) - позволяет использовать мощные линии без переходников
• Гарантия производителя 5 лет - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP20 не предохраняет от воды и пыли
• Не подходит для частого ручного включения/отключения - предназначен для редких операций; для часто коммутируемых цепей используйте контакторы
• Требуется точное соблюдение сечения кабеля: менее 35 мм2 - риск перегрева, более 50 мм2 - невозможность подключения
• Рабочая температура выше +40 C снижает реальную отключающую способность - в жарких помещениях необходима принудительная вентиляция

Примеры использования

• Защита главного ввода в многоквартирный дом с мощностью до 35 кВт
• Щит питания группы асинхронных двигателей на производстве (например, конвейеры, воздушные компрессоры)
• Распределительный щит торгового центра - защита освещения и силовой сети
• Электрощит коттеджа с бойлером, сплит-системой и другим оборудованием с высоким пусковым током

Практические советы

• При выборе автомата убедитесь, что сечение кабеля попадает в диапазон 35–50 мм2 - иначе контакт будет ненадёжным
• Из-за глубины монтажа 77,3 мм проверьте свободное пространство внутри щита перед установкой
• Для цепей с частыми пусками (более 10 раз в день) используйте отдельный контактор - автомат MD125H-2PC80 не рассчитан на такую нагрузку
• При использовании в холодных помещениях (ниже -10 C) убедитесь, что механизм не замёрз - возможны задержки срабатывания
• Проверяйте соответствие категории перенапряжения IV - особенно важна при установке на вводе в здание
