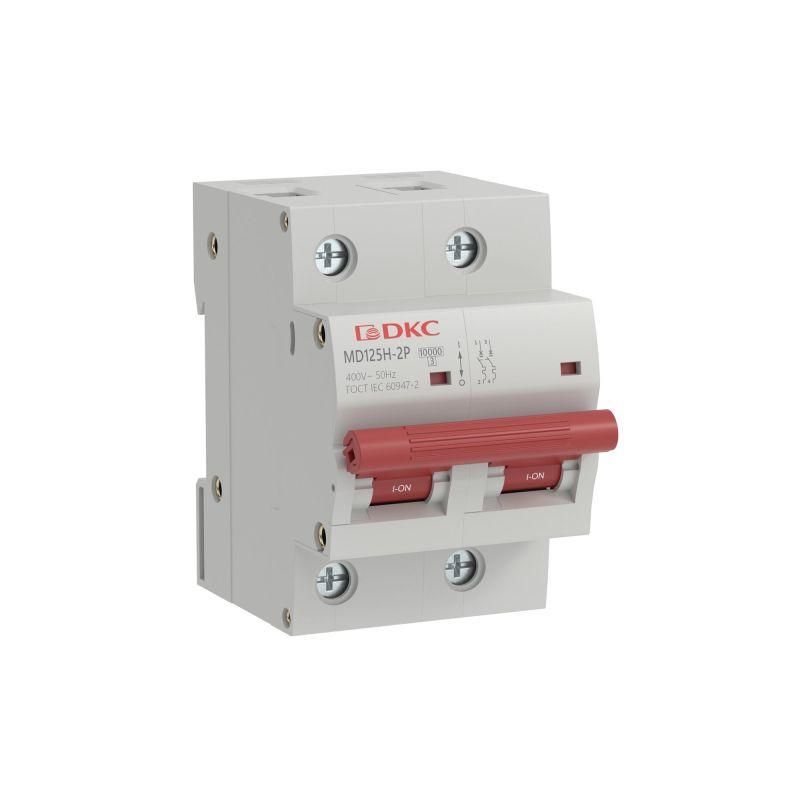

Автоматический выключатель модульный YON max типа MD125H, 6кА, 2 полюса, хар-ка D, 80А | MD125H-2PD80 DKC ДКС

Автоматический выключатель MD125H-2PD80 серии YON MAX - двухполюсный модульный аппарат на 80 А с характеристикой D и отключающей способностью 10 кА, предназначенный для защиты цепей от перегрузок и коротких замыканий. Установка на DIN-рейку позволяет легко интегрировать его в распределительные щиты промышленных и коммерческих объектов.

Назначение и область применения

MD125H-2PD80 используется для защиты электрических сетей с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов и мощного освещения. Подходит для установки в распределительных щитах зданий: жилых домов, торговых центров, производственных площадок и объектов социальной инфраструктуры. Также применяется там, где требуется ручное включение/отключение нагрузки - например, для обслуживания оборудования.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 2
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - устойчив к длительным пусковым токам (до 10–20 I_n)
• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 10 кВ
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов (например, на входе в здание)
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Степень загрязнения: 3 - допустимо применение в помещениях с умеренным количеством пыли и проводящего загрязнения
• Поперечное сечение подключаемого провода: до 50 мм2
• Количество модулей DIN: 3 (ширина 54 мм)
• Глубина монтажа: 77,3 мм
• Рабочий температурный диапазон: от –25 C до +40 C

Совместимость и монтаж

MD125H-2PD80 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо обеспечить свободное пространство вокруг аппарата - особенно снизу и сбоку - для теплоотвода. Максимальное сечение проводов - 50 мм2; используйте наконечники при подключении медных жил большого сечения. Убедитесь, что шины и контакты плотно затянуты - слабый контакт вызывает нагрев и выход из строя. Выключатель совместим с другими устройствами серии YON MAX, что упрощает сборку однотипных щитов.

Безопасность и стандарты

MD125H-2PD80 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена из армированного стекловолокном полиамида - материал устойчив к механическим повреждениям, возгоранию и воздействию химикатов. Сертифицирован для работы в условиях класса загрязнения 3 и категории перенапряжения IV, что делает его подходящим для установки в распределительных устройствах низкого напряжения.

Преимущества

• Ударопрочный корпус с семью заклёпками - повышенная механическая прочность
• Огнестойкий материал корпуса снижает риск распространения пламени
• Высокая отключающая способность (10 кА) - безопасная работа даже при серьёзных КЗ
• Характеристика D - оптимальна для нагрузок с высокими пусковыми токами
• Поддерживает подключение проводов до 50 мм2 - исключает необходимость в переходниках
• Гарантия производителя - 5 лет

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для частого ручного включения/отключения - не является переключателем
• Работает только при температуре выше –25 C - в холодных неотапливаемых помещениях требует дополнительного тепла
• Не подходит для постоянной работы при токе выше 80 А - возможен перегрев и отказ
• Имеет ограниченную глубину монтажа (77,3 мм) - проверьте наличие места в щите перед установкой

Примеры использования

• Защита двигателя насоса в системе водоснабжения (пусковой ток до 1500 А)
• Щитовая защита группы мощных светильников LED в торговом зале
• Входной автомат в распределительном щите коттеджа с кондиционерами и электрокотлом
• Защита сварочного аппарата на производственной линии
• Распределительный щит многоэтажного офисного здания с группой потребителей на 80 А

Практические советы

• Выбирая MD125H-2PD80, убедитесь, что ваша сеть имеет достаточную отключающую способность - 10 кА достаточно для большинства объектов, но в крупных промышленных зонах может потребоваться более высокий показатель.
• При использовании в щитах с несколькими автоматами - соблюдайте шаг между устройствами для лучшего охлаждения. Особенно важно при работе на пределе 80 А.
• Для подключения проводов сечением 35–50 мм2 используйте наконечники НШВИ или НШВ - это повысит надёжность контакта и снизит риск нагрева.
• Проверяйте соответствие номинала автомата нагрузке - 80 А не значит, что можно подключать всё подряд. Расчёт нагрузки обязателен.
• MD125H-2PD80 совместим с дополнительными аксессуарами (блокировки, расцепители) - уточните возможность заказа у поставщика.
