Автоматический выключатель модульный YON max типа MD125H, 6кА, 2 полюса, хар-ка C, 100А | MD125H-2PC100 DKC ДКС

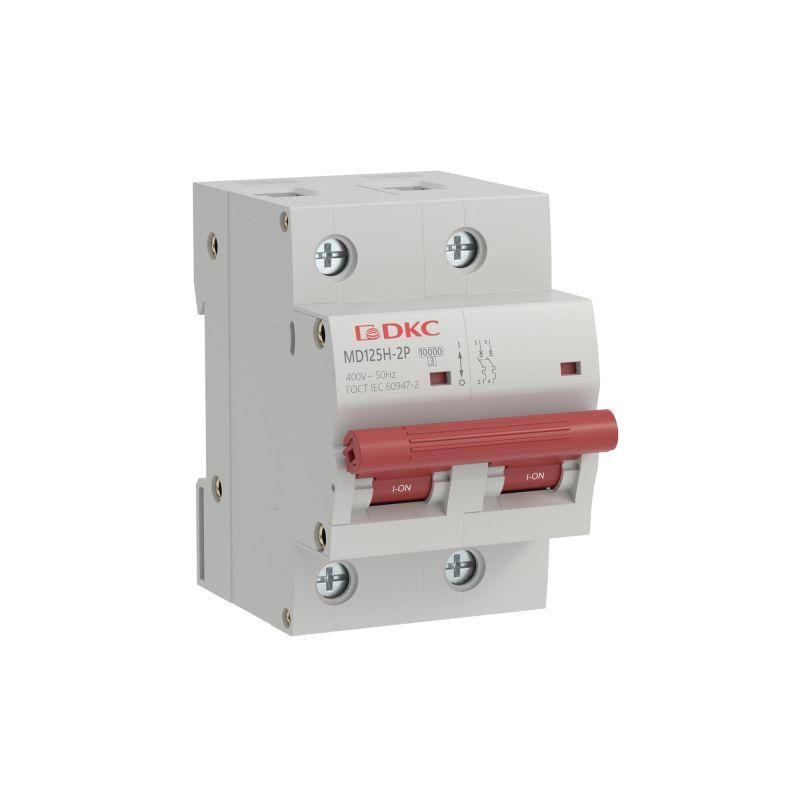

Автоматический выключатель модульный MD125H-2PC100 серии YON MAX предназначен для защиты электрических цепей от перегрузок и коротких замыканий, обеспечивает ручное управление нагрузкой и рассчитан на работу в распределительных щитах с номинальным током 100 А. Этот аппарат сочетает надежность, компактность и соответствие требованиям промышленной и жилищной электротехники.

Назначение и область применения

Автоматический выключатель MD125H-2PC100 используется для защиты однофазных и трехфазных цепей переменного тока с частотой 50 Гц. Подходит для установки в распределительных щитах жилых домов, многоэтажных зданий, торговых центров, офисов и объектов социальной инфраструктуры. Применяется там, где требуется надежная защита от перегрузок и КЗ, а также возможность ручного отключения питания - например, для групповой защиты освещения, розеточных контуров или оборудования мощностью до 22 кВт.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Количество полюсов: 2 - защищает два фазных провода, подходит для однофазных сетей с двумя проводниками или для двух фаз трёхфазной системы.
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; оптимальна для нагрузок с умеренным пусковым током (электродвигатели, насосы, светильники с ЭПРА).
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А.
• Номинальное напряжение: 400 В - рабочее напряжение сети, соответствует стандартным трёхфазным системам 230/400 В.
• Номинальное напряжение изоляции: 500 В - уровень, при котором сохраняется электроизоляция между токоведущими частями.
• Импульсное выдерживаемое напряжение: 10 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов).
• Тип тока: AC - работает только с переменным током.
• Модульная ширина: 3 М - занимает три стандартных модуля (54 мм) на DIN-рейке.
• Глубина монтажа: 77,3 мм - минимальная глубина щита, необходимая для свободного монтажа и работы механизма.
• Поперечное сечение проводника: 35–50 мм2 - позволяет подключать медные кабели указанного сечения.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12,5 мм; не предназначена для открытой установки вне щита.
• Рабочий диапазон температур: –25…+40 C - допустимый интервал для установки в помещениях с нормальным микроклиматом.
• Класс токоограничения: 3 - быстродействующий аппарат, снижающий энергию КЗ до минимума.
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в местах с высоким уровнем переходных процессов.
• Степень загрязнения: 3 - может использоваться в условиях повышенной запылённости (например, в производственных помещениях).

Совместимость и монтаж

MD125H-2PC100 монтируется на стандартную DIN-рейку типа TS35. Установка требует доступа к задней части щита. Для подключения используйте провода сечением 35–50 мм2 - меньшие сечения могут плохо фиксироваться, большие - не войдут в зажимы. Выключатель совместим с другими устройствами серии YON MAX: можно использовать с УЗО, реле контроля напряжения, контактными модулями. Обеспечьте достаточное пространство вокруг аппарата для теплоотвода - особенно при установке рядом с другими нагревающимися элементами.

Безопасность и стандарты

Автоматический выключатель YON MAX соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена из армированного стекловолокном полиамида - материал устойчив к механическим воздействиям, возгоранию и химическим агрессивным средам. Сертифицирован для использования в системах с категорией перенапряжения IV и степенью загрязнения 3, что делает его подходящим для промышленных и коммерческих объектов.

Преимущества

• Ударопрочный корпус с семью заклёпками - увеличенная механическая прочность и долговечность даже при частых операциях.
• Высокая отключающая способность (10 кА) - обеспечивает безопасность в сетях с большими потенциальными токами КЗ.
• Класс токоограничения 3 - снижает тепловую и электромагнитную нагрузку на оборудование после КЗ.
• Поддержка широкого диапазона сечений проводов (35–50 мм2) - универсальность для силовых цепей.
• Гарантия 5 лет - подтверждает качество сборки и материалов.
• Легкий монтаж и четкая визуальная индикация положения контактов - красный флажок показывает отключенное состояние.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает использование во влажных, пыльных или уличных условиях без дополнительной герметизации.
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные двигатели >15 кВт); для них предпочтительнее характеристика D.
• Не имеет функции дифференциального тока - для защиты от утечек необходимо применять отдельное УЗО.
• Работает только с переменным током - нельзя использовать в цепях постоянного тока.
• Требуется соблюдение температурного режима - при длительной работе ниже –25 C или выше +40 C возможны отказы в срабатывании.

Примеры использования

• Защита группы розеток в квартире или офисе с суммарной нагрузкой до 22 кВт.
• Входной автомат в этажном щите многоквартирного дома.
• Щит управления конвейерной линией с несколькими электродвигателями малой мощности.
• Распределительный щит торгового центра - защита освещения и слаботочных систем через последующие автоматы меньшего номинала.
• Энергообъекты с высокой вероятностью КЗ - например, производства с длинными кабельными линиями.

Практические советы

• Выбирая автомат MD125H-2PC100, проверьте, чтобы сечение кабеля в вашей цепи попадало в диапазон 35–50 мм2 - иначе возможен перегрев или плохой контакт.
• При установке в плотно укомплектованном щите учтите глубину монтажа (77,3 мм) - не забудьте про место для кабельных каналов и перемычек.
• Если нужна защита от утечек тока - параллельно установите УЗО с номиналом 30 мА, так как этот автомат не имеет встроенной дифзащиты.
• Для цепей с пусковыми токами выше 8×Iн (например, компрессоры, насосы) лучше выбрать характеристику D вместо C.
• Проверяйте маркировку перед установкой: серия YON MAX, артикул md125h-2pc100, номинал 100 А - все данные должны совпадать с проектом.
