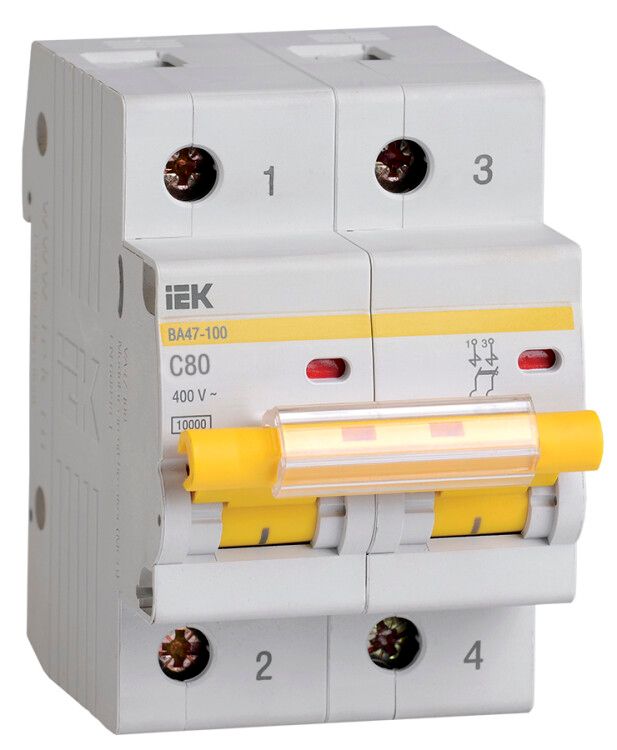

Выключатель автоматический двухполюсный ВА47-100 80А C 10кА KARAT | MVA40-2-080-C IEK

Автоматический выключатель ВА47-100 от IEK — двухполюсный модульный аппарат с номинальным током 80 А и отключающей способностью 10 кА, предназначен для защиты сетей с активной и индуктивной нагрузкой в бытовых и промышленных условиях. Монтаж осуществляется на DIN-рейку, изделие соответствует ГОСТ Р 50345 и имеет класс токоограничения 3.

Назначение и область применения

ВА47-100 защищает распределительные и групповые цепи от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных щитах жилых домов, офисов, производственных помещений. Применяется там, где требуется надёжная защита оборудования с высокими пусковыми токами — например, насосов, компрессоров, конвейеров, сварочных аппаратов.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 80 А
• Номинальное напряжение: 400 В AC/DC
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C — подходит для нагрузок с умеренными пусковыми токами (электродвигатели, освещение, нагреватели)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Модульная ширина: 3 модуля (54 мм)
• Тип расцепителя: тепловой (для перегрузок) и электромагнитный (для КЗ)
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 — быстрое гашение дуги, снижает повреждение проводки при КЗ
• Максимальное сечение кабеля: 25 мм²
• Глубина монтажа: 74,3 мм — требует достаточного места внутри щита
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 — работает при температурах от -40°C до +50°C
• Срок службы: 15 лет

Совместимость и монтаж

ВА47-100 совместим с любыми стандартными DIN-рейками 35 мм. Для монтажа достаточно зафиксировать корпус на рейке — защёлка обеспечивает двойное фиксирующее положение, исключая случайное выпадение. Клеммы рассчитаны на медные кабели сечением до 25 мм²; перед затяжкой проверьте плотность соединения — насечки на зажимах обеспечивают лучший контакт и снижают риск перегрева. Убедитесь, что глубина щита минимум 75 мм, чтобы избежать давления на корпус.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Соответствует требованиям безопасности для электрощитового оборудования. Класс токоограничения 3 гарантирует минимальное воздействие энергии КЗ на кабель и оборудование. IP20 не предусматривает защиту от воды — не применяйте в сырых помещениях без дополнительной герметизации щита.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный — на внезапные КЗ
• Широкая рукоятка с удобной зоной захвата — проще включать/выключать даже в перчатках
• Независимый индикатор положения контактов — чётко видно, открыт ли выключатель
• Насечки на клеммах — снижают переходное сопротивление и предотвращают ослабление соединения при вибрациях
• Поддержка установки дополнительных устройств (блокировки, расцепители) — можно доработать под нужды системы
• Работает в широком диапазоне температур — подходит для холодных складов и жарких цехов

Ограничения применения

• Не предназначен для установки вне закрытых щитов — IP20 не защищает от влаги и пыли
• Не рекомендуется для цепей с постоянными импульсными нагрузками (например, мощные LED-драйверы), так как характеристика C может ложно срабатывать
• Максимальное сечение кабеля 25 мм² — не подходит для крупных вводов выше 95–120 мм²
• Не является устройством дифференциальной защиты — для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Главный ввод в квартире или частном доме с мощностью до 18 кВт
• Защита группы питания станков с асинхронными двигателями
• Щитовая защита конвейерной линии на заводе
• Распределительный автомат для группы розеток в производственном помещении

Практические советы

• Выбирая ВА47-100, убедитесь, что суммарная нагрузка на группу не превышает 80 А — лучше делать запас 15–20%
• При монтаже используйте кабель с медными жилами — алюминий не допускается из-за риска ослабления контакта
• Перед первым включением проверьте, свободно ли движется рукоятка — при заклинивании не пытайтесь силой включить, вызовите специалиста
• Для систем с высокой вероятностью КЗ (например, старые сети) этот автомат — оптимальный выбор благодаря 10 кА отключающей способности
• Если планируете использовать дополнительные модули (например, блок сигнализации), заранее учтите их ширину — общий размер щита должен увеличиться на 1–2 модуля
