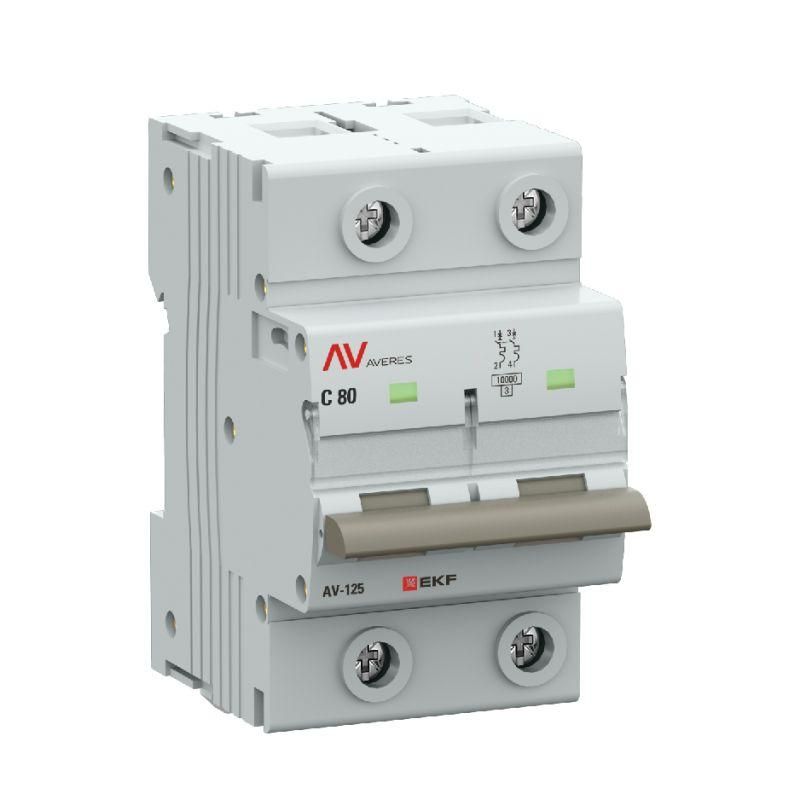

Выключатель автоматический AV-125 2P 80A (C) 10kA AVERES |mcb125-2-80C-av| EKF

Автоматический выключатель 2-полюсный (2P) 80А характеристика C 10кА от бренда EKF, артикул mcb125-2-80c-av, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он рассчитан на работу в бытовых и общественных объектах, где требуется надежная коммутация и высокая отключающая способность.

Назначение и область применения

Этот автоматический выключатель используется для защиты однофазных цепей переменного тока с номинальным напряжением до 230 В. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и других зданий. Применяется для защиты групповых линий питания мощных потребителей: кондиционеров, электрокотлов, водонагревателей, промышленного оборудования на 230 В.

Технические характеристики

• Номинальный ток: 80 А - позволяет защищать цепи с нагрузкой до 18,4 кВт при 230 В
• Номинальное напряжение: 230 В AC - работает в сети переменного тока частотой 50 Гц
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при крупном КЗ
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, освещение, нагреватели, насосы)
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование после точки установки
• Напряжение изоляции: 660 В - повышенная изоляция для безопасности при скачках напряжения
• Импульсное напряжение: 6 кВ - устойчив к кратковременным перенапряжениям (молнии, коммутационные выбросы)
• Сечение провода: 1–25 мм2 - совместим с большинством медных кабелей, используемых в распределительных системах
• Монтаж: DIN-рейка, занимает 3 модуля (54 мм ширины)
• Глубина монтажа: 50 мм - требует достаточного места внутри щита
• Степень защиты IP20 - защищен от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах
• Рабочая температура: от –25C до +50C - допустимо использование в неотапливаемых помещениях при соблюдении условий
• Степень загрязнения: 2 - предназначена для нормальных условий без пылевых отложений и конденсата

Совместимость и монтаж

Автоматический выключатель 2-полюсный (2P) 80А характеристика C 10кА монтируется на стандартную DIN-рейку типа TS35. Для правильного подключения важно использовать провода сечением от 1 до 25 мм2. Зажимы рассчитаны на плотное обжатие без повреждения жил. Установка возможна только в сухих, хорошо вентилируемых щитах. Не рекомендуется монтировать рядом с источниками тепла выше +50C. Монтаж выполняется с использованием отвертки - затяжка клемм должна быть равномерной, без перекосов.

Безопасность и стандарты

Автоматический выключатель EKF AVERES соответствует требованиям ГОСТ IEC 60947-2. Конструкция обеспечивает механическую и электрическую безопасность: мгновенный механизм коммутации предотвращает дуговое замыкание, а класс токоограничения 3 снижает риск возгорания. Наличие двойного отключения фазы и нуля исключает опасность сохранения потенциала на нагрузке при отключении.

Преимущества

• Улучшенный механизм мгновенного срабатывания - меньше износа контактов, долгий срок службы
• Низкое тепловыделение благодаря эффективной контактной группе - снижается вероятность перегрева в щите
• Высокая отключающая способность (10 кА) - надежно защищает даже при аварийных режимах
• Поддержка широкого диапазона сечений проводов - универсальность при подборе кабелей
• Совместимость с другими устройствами серии AVERES - легко формировать комплексную защиту

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для защиты цепей с высоким пусковым током (например, больших двигателей) - характеристика C имеет более мягкий отпуск, чем D
• Необходимо учитывать глубину монтажа (50 мм): недостаточно места в малогабаритных щитах - проверьте свободное пространство перед установкой
• Не следует применять в сетях постоянного тока - только для переменного тока 50 Гц
• Работает только при температуре не ниже –25C - в холодных регионах требуется теплоизолированный щит

Примеры использования

• Защита линии питания электрического котла мощностью 15–18 кВт в частном доме
• Отключение группы розеток в торговом помещении с несколькими мощными приборами
• Щитовая защита конвейера с нагревательными элементами на производстве
• Обеспечение отключения фазы и нуля в системе освещения с высокой нагрузкой

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - слишком тонкий провод вызовет перегрев, слишком толстый - плохо зажмётся
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг автомата для лучшей вентиляции
• Если планируете подключать двигатель или насос - лучше выбрать характеристику D, а не C
• Для увеличения функциональности можно дополнительно установить блоки сигнализации или расцепители - серия AVERES поддерживает комплектацию
• Проверяйте маркировку на корпусе: убедитесь, что указаны 80 А, C, 10 кА - это гарантирует соответствие заявленным параметрам
