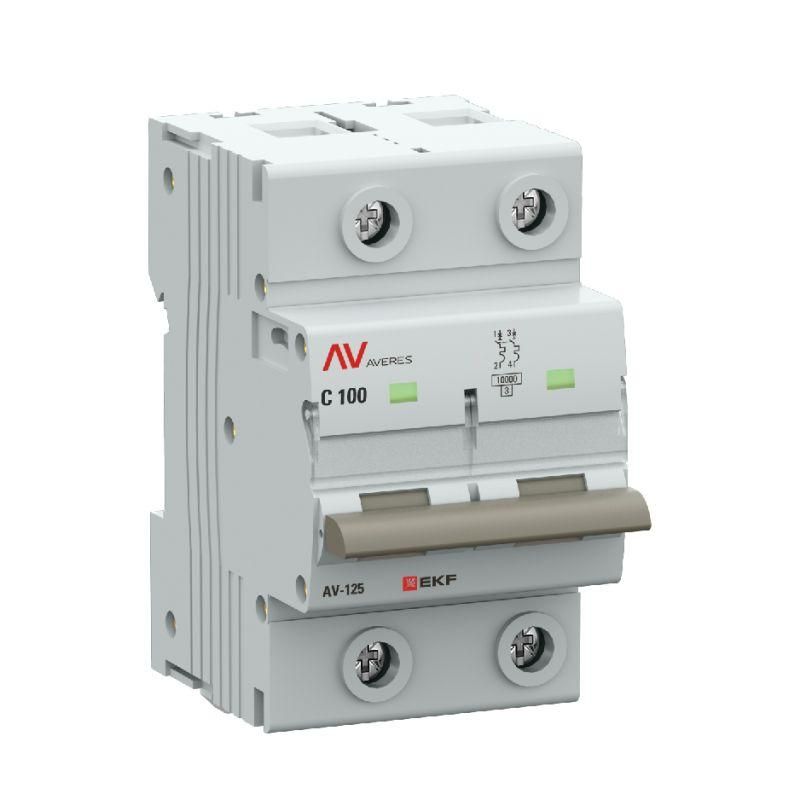

Выключатель автоматический AV-125 2P 100A (C) 10kA AVERES |mcb125-2-100C-av| EKF

Автоматический выключатель EKF AVERES mcb125-2-100c-av - двухполюсный коммутационный аппарат на 100 А с характеристикой C и отключающей способностью 10 кА, предназначенный для защиты цепей от перегрузок и коротких замыканий в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Автоматический выключатель EKF AVERES mcb125-2-100c-av используется для безопасного отключения электрической цепи при превышении допустимого тока или возникновении короткого замыкания. Подходит для защиты мощных нагрузок: электрокотлов, кондиционеров, систем вентиляции, промышленного оборудования и других устройств, потребляющих до 100 А. Применяется в распределительных щитах жилых домов, офисов, торговых центров и производственных помещений.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 230 В AC - рассчитан на однофазную сеть 230 В; совместим с сетями до 660 В изоляции;
• Количество полюсов: 2 (2P) - одновременно отключает фазу и ноль;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели);
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ за счет мгновенного размыкания;
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных;
• Монтаж: на DIN-рейку шириной 3 модуля (54 мм);
• Глубина установки: 50 мм - требует достаточного места внутри шкафа;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги;
• Рабочая температура: от –25 C до +50 C - подходит для установки в неотапливаемых помещениях;
• Частота: 50 Гц - предназначен для сети с промышленной частотой;
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций.

Совместимость и монтаж

EKF AVERES mcb125-2-100c-av устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место глубиной не менее 50 мм. Устройство совместимо с другими элементами серии AVERES: дополнительными контактами, катушками отключения, сигнализаторами положения. Подключение проводов осуществляется винтовыми зажимами - затяжка должна выполняться моментом 1,8 Нм. Перед подключением проверьте соответствие сечения провода (не более 25 мм2) и надёжность фиксации.

Безопасность и стандарты

Автоматический выключатель EKF AVERES mcb125-2-100c-av соответствует требованиям ГОСТ IEC 60947-2. Конструкция обеспечивает класс токоограничения 3, что повышает безопасность при аварийных режимах. Механизм мгновенной коммутации минимизирует риск возгорания из-за перегрева контактов. Устройство не предназначено для управления вручную - только для защиты.

Преимущества

• Механизм мгновенной коммутации снижает износ контактов и увеличивает срок службы;
• Уменьшенное тепловыделение благодаря точному контролю процесса размыкания;
• Широкий диапазон рабочих температур - можно использовать в холодных и жарких условиях;
• Поддержка большого сечения проводов - удобно для подключения мощных линий;
• Возможность дополнительной комплектации - легко расширить функциональность (сигнализация, дистанционное отключение).

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность;
• Не рекомендован для защиты цепей с очень высоким пусковым током (например, крупные насосы, компрессоры) - лучше выбрать характеристику D;
• Не подходит для постоянного использования вне щита - не имеет внешней защиты;
• Не работает при напряжении выше 230 В - для трёхфазных систем нужен 3P или 4P вариант.

Примеры использования

• Защита вводного автомата в квартире с электроплитой и кондиционером;
• Отключение группы мощных нагревателей в производственном цеху;
• Щитовая защита для системы вентиляции с двигателем 7,5 кВт;
• Распределительный щит в торговом центре с несколькими контурами освещения и розеток.

Практические советы

• Перед установкой убедитесь, что суммарная нагрузка на цепь не превышает 100 А - учтите все устройства, подключённые через этот автомат;
• При использовании многожильных проводов используйте наконечники - они предотвращают ослабление контакта;
• Не устанавливайте рядом с источниками тепла - перегрев может вызвать ложное срабатывание;
• Проверяйте состояние контактов каждые 2–3 года - особенно в местах с высокой влажностью или запылённостью;
• Для сложных объектов используйте координацию с другими автоматами - выбирайте выключатели с различными характеристиками (B/C/D) для правильной селективности.
