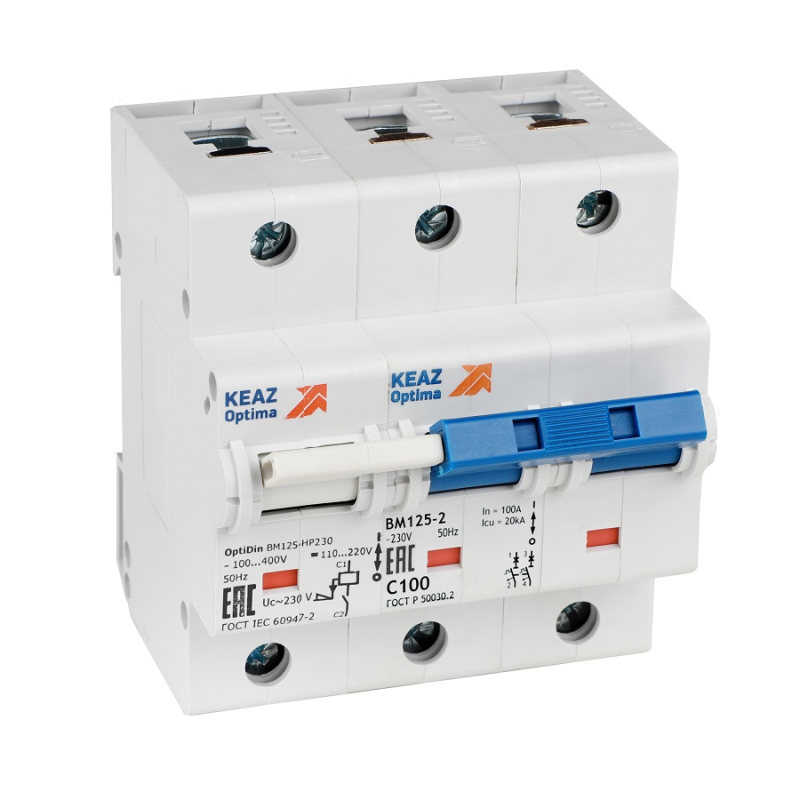

Выключатель автоматический модульный 2п C 100А 10кА OptiDin BM125-2NC100-НР-8ln-УХЛ3 с независимым расцепителем КЭАЗ 336373

Автоматический выключатель КЭАЗ BM125-2NC100-НР-8ln-УХЛ3 - это двухполюсный модульный аппарат с независимым расцепителем, предназначенный для защиты цепей до 100 А в распределительных щитах. Он сочетает высокую отключающую способность, надёжную работу в условиях повышенной влажности и совместимость со стандартными DIN-рейками.

Назначение и область применения

BM125-2NC100-НР-8ln-УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Наличие независимого расцепителя позволяет удалённо отключать питание по сигналу от внешнего устройства - например, от системы управления, сигнализации или аварийной кнопки. Подходит для установки в силовые щиты промышленного оборудования, систем вентиляции, насосных станций, конвейеров и других объектов с требованием дистанционного отключения.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 230 В AC - рассчитан на однофазные сети переменного тока.
• Количество полюсов: 2 - защищает фазу и ноль одновременно, включая коммутируемый нейтральный проводник.
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до 20 тысяч ампер.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как двигатели, освещение, нагреватели.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловые повреждения в цепи.
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и твёрдым предметам более 12 мм; не защищён от воды.
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке.
• Частота: 50 Гц - предназначен для сетей с промышленной частотой в России и странах СНГ.
• Глубина монтажа: 75 мм - требуется свободное пространство за щитом для правильной установки.
• Степень загрязнения 2 - допустимо использование в помещениях с умеренной запылённостью, без проводящей пыли.
• Категория перенапряжения IV - рассчитан на применение на входе в здание, где возможны импульсные перенапряжения.
• Исполнение УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и конденсату.

Совместимость и монтаж

BM125-2NC100-НР-8ln-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа необходим доступ к задней части щита - глубина 75 мм должна быть учтена при проектировании корпуса. Выключатель совместим с контактными приставками, дополнительными расцепителями и блокировочными устройствами, так как предусмотрена возможность дополнительной комплектации. Подключение проводов - до 50 мм2 (медные жилы). Коммутируемый нейтраль позволяет отключать оба провода, что важно для безопасности при обслуживании.

Безопасность и стандарты

BM125-2NC100-НР-8ln-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применение класса токоограничения 3 и категории перенапряжения IV гарантирует соответствие нормам для промышленных установок. Исполнение УХЛ3 подтверждает работоспособность в условиях холодного и влажного климата, включая неотапливаемые помещения.

Преимущества

• Высокая отключающая способность (20 кА) - выше заявленной в некоторых аналогичных моделях, что увеличивает запас прочности.
• Независимый расцепитель - даёт возможность интеграции в автоматизированные системы без изменения основной схемы.
• Коммутируемый нейтраль - повышает уровень безопасности при ремонте, исключая риск наличия потенциала на нулевом проводе.
• Устойчивость к условиям УХЛ3 - не требует дополнительного обогрева или герметизации в неотапливаемых щитовых.
• Поддержка дополнительной комплектации - можно легко добавить блокировки, контакты состояния или сигнализацию.

Ограничения применения

• Не предназначен для работы в средах с проводящей пылью, химически активными газами или постоянным воздействием воды - степень защиты IP20 не обеспечивает влагозащиту.
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска); для них лучше подходят характеристики D.
• Требуется достаточное пространство за щитом (75 мм) - не подходит для компактных или уже забитых распределительных шкафов.
• Не имеет встроенного дифференциального тока - для защиты от утечек необходимо использовать отдельный УЗО.

Примеры использования

• Защита питания станка с двигателем мощностью до 22 кВт в цеху.
• Отключение группы светильников через систему пожарной сигнализации.
• Контролируемое отключение насосной группы при аварии в системе водоснабжения.
• Щитовая на крыше здания - благодаря исполнению УХЛ3 выключатель сохраняет работоспособность при минусовой температуре и конденсате.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки был ниже 100 А - не используйте на пределе, особенно при длительной работе.
• При использовании независимого расцепителя убедитесь, что источник управления (24 В DC/AC) соответствует требованиям аппарата - обычно указано на корпусе.
• Для удобства диагностики подключите дополнительные контакты состояния - они покажут, открыт ли выключатель.
• Не затягивайте зажимы слишком сильно - это может повредить медные жилы и вызвать перегрев.
• Если планируете замену - выбирайте тот же артикул: BM125-2NC100-НР-8ln-УХЛ3. Аналоги из других серий могут отличаться по глубине, типу расцепления или степени защиты.
