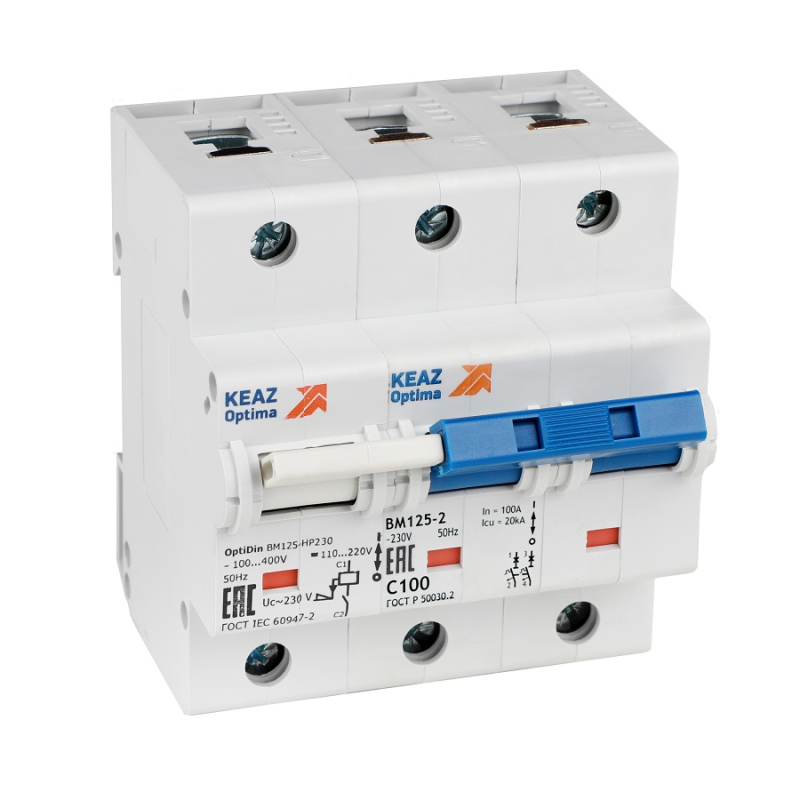

Выключатель автоматический модульный 2п C 100А 10кА OptiDin BM125-2C100-НР-8ln-УХЛ3 с независимым расцепителем КЭАЗ 336368

Автоматический выключатель КЭАЗ BM125-2C100-НР-8ln-УХЛ3 - это двухполюсный модульный аппарат с независимым расцепителем, предназначенный для защиты цепей до 100 А в распределительных щитах. Он сочетает высокую отключающую способность, надёжную работу в условиях повышенной влажности и совместимость со стандартными DIN-рейками.

Назначение и область применения

BM125-2C100-НР-8ln-УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Независимый расцепитель позволяет удалённо отключить питание по сигналу от внешнего устройства - например, от системы управления, сигнализации или аварийной кнопки. Подходит для установки в силовые щиты промышленного оборудования, конвейеров, насосных станций, систем вентиляции и других объектов с высокой нагрузкой. Применяется там, где требуется точное управление отключением без механического воздействия на сам выключатель.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 230 В AC - рассчитан на однофазные сети переменного тока.
• Количество полюсов: 2 - защищает фазу и ноль одновременно; возможна коммутация нейтрального проводника.
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до 20 тысяч ампер.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как двигатели, освещение, нагреватели.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловые повреждения в цепи.
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не от воды и пыли.
• Модульная ширина: 3 М - занимает три стандартных модуля на DIN-рейке (54 мм).
• Глубина монтажа: 75 мм - требует достаточного места внутри шита для свободного доступа и теплоотвода.
• Частота: 50 Гц - предназначен для сетей с промышленной частотой в России и странах СНГ.
• Категория перенапряжения: IV - допустимо использование в местах подключения к распределительным устройствам низкого напряжения, включая вводные щиты.
• Степень загрязнения: 2 - работает в помещениях с умеренной запылённостью, без проводящей пыли и конденсата.
• Исполнение УХЛ3 - рассчитан на эксплуатацию в условиях умеренного и холодного климата, в закрытых помещениях с температурой от -40C до +40C.

Совместимость и монтаж

BM125-2C100-НР-8ln-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Ширина 3 модуля соответствует типовым щиткам. Для подключения используются винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2 (медные). Независимый расцепитель подключается к внешнему источнику питания через клеммы, указанные в документации. Обязательно соблюдать полярность при подаче напряжения на расцепитель. Выключатель совместим с контактными приставками, блокировками и дополнительными расцепителями, которые можно установить дополнительно.

Безопасность и стандарты

BM125-2C100-НР-8ln-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие нормам безопасности для вводных и распределительных устройств. Исполнение УХЛ3 гарантирует работоспособность в условиях, близких к промышленным, включая колебания температуры и влажности. Сертифицирован для использования в РФ и странах ЕАЭС.

Преимущества

• Высокая отключающая способность (20 кА) - выше средней для аналогичных изделий, что важно для мощных потребителей.
• Коммутация нейтрали - исключает риск оставления фазы под напряжением при отключении, повышает безопасность обслуживания.
• Независимый расцепитель - даёт возможность интеграции в автоматизированные системы без изменения основной схемы.
• Надёжное исполнение УХЛ3 - устойчив к перепадам температуры, подходит для неотапливаемых помещений.
• Поддержка дополнительной комплектации - легко расширить функционал без замены аппарата.

Ограничения применения

• Не предназначен для работы на постоянном токе - только переменный ток 50 Гц.
• Защита IP20 не допускает установку во влажных, открытых или пыльных местах без корпуса.
• Не следует применять в цепях с токами выше 100 А - возможен выход из строя или некорректное срабатывание.
• Запрещено монтировать вблизи источников тепла свыше +40C - превышение температуры влияет на характеристики расцепления.
• Не подходит для защиты чувствительной электроники - характеристика “C” имеет задержку при пусковых токах, что недопустимо для серверов или преобразователей.

Примеры использования

• Вводной автомат в щите крупного станка с двигателем 75 кВт.
• Отключение конвейера по команде с пульта управления.
• Щитовая защита группы насосов в канализационной станции.
• Распределительный щит торгового центра с центральной системой аварийного отключения.

Практические советы

• Перед монтажом проверьте сечение кабеля - для 100 А используйте медный кабель минимум 25–35 мм2.
• При использовании независимого расцепителя убедитесь, что источник питания (например, 24 В DC или 230 В AC) соответствует указанному в паспорте.
• Не затягивайте клеммы слишком сильно - это повредит контакты. Рекомендованное усилие: 1,5–2,0 Нм.
• Если планируете подключать несколько расцепителей - учтите суммарную нагрузку на источник управления.
• Для удобства обслуживания оставляйте свободное место вокруг выключателя - особенно важна вентиляция при работе на пределе тока.
