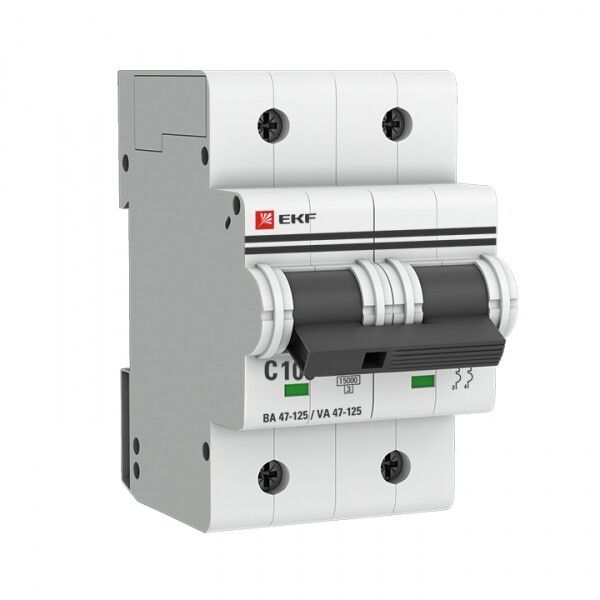

Автоматический выключатель ВА 47-125 2P 100А (C) 15кА EKF PROxima - mcb47125-2-100C

Автоматический выключатель ВА 47-125 — это двухполюсный модульный аппарат с номинальным током 100 А и отключающей способностью 15 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Произведённый компанией EKF, этот выключатель подходит как для бытовых, так и для промышленных объектов, устанавливается на DIN-рейку и совместим со стандартными щитами.

Назначение и область применения

Автоматический выключатель ВА 47-125 защищает электрические сети от повреждений, вызванных длительной перегрузкой или аварийным коротким замыканием. Его применяют в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты мощных нагрузок: кондиционеров, насосов, нагревательных устройств, групп освещения и оборудования на 400 В.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц
• Количество полюсов: 2
• Номинальная отключающая способность: 15 кА — позволяет безопасно отключить даже крупные КЗ
• Характеристика срабатывания: C — оптимальна для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Класс токоограничения: 3 — снижает энергию КЗ, защищая оборудование
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к скачкам напряжения
• Тип расцепителя: электромагнитный + тепловой — одновременная защита от КЗ и перегрузки
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, не герметичен
• Подключение проводов: 1–25 мм² — подходит для медных и алюминиевых жил
• Ширина: 3 модуля (54 мм)
• Глубина монтажа: 44 мм
• Рабочая температура: от –10 °C до +50 °C
• Климатическое исполнение: УХЛ4 — рассчитан на умеренные и холодные регионы с повышенной влажностью
• С коммутируемым нейтралью: да — можно отключать нулевой провод
• Серия: ВА 47-125
• Соответствие стандарту: ГОСТ Р 50345-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

Выключатель ВА 47-125 устанавливается на стандартную DIN-рейку типа TS35. Ширина 3 модуля занимает место трёх типовых автоматов. Монтаж выполняется в щитках с достаточным свободным пространством — глубина требует минимум 44 мм. Подключение проводов осуществляется винтовыми зажимами, допускаются медные и алюминиевые жилы сечением 1–25 мм². Нейтральный проводник также коммутируется — важно соблюдать полярность при подключении. Присутствуют клеммы для фиксации бирок и возможности установки дополнительных модулей (например, блокировок, сигнализации).

Безопасность и стандарты

Автоматический выключатель ВА 47-125 соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-2. Класс токоограничения 3 обеспечивает снижение энергии КЗ, что продлевает срок службы подключенного оборудования. Двойной разрыв контактов и две дугогасительные камеры обеспечивают надёжное гашение дуги при отключении больших токов. Серебросодержащая контактная группа увеличивает долговечность и снижает нагрев. Использование в помещениях с уровнем загрязнения 2 — нормально для большинства жилых и производственных условий.

Преимущества

• Высокая отключающая способность (15 кА) — позволяет применять вместо более дорогих силовых автоматов
• Характеристика “C” — идеальна для нагрузок с пусковыми токами, таких как двигатели и компрессоры
• Коммутируемый ноль — удобен для систем, где требуется полное отключение цепи
• Надёжная система гашения дуги — снижает риск возгорания при КЗ
• Серебряные контакты — уменьшают переходное сопротивление и нагрев
• Долгий гарантийный срок — 84 месяца

Ограничения применения

• Не предназначен для работы вне помещений — степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для постоянной работы при температуре ниже –10 °C или выше +50 °C
• Не подходит для цепей постоянного тока — работает только с переменным током 50 Гц
• Не следует использовать в местах с классом загрязнения 3 и выше (высокая запылённость, химическая агрессивность)
• Не является дифференциальным автоматом — не защищает от утечек тока на землю; для этого нужен УЗО

Примеры использования

• Защита группы розеток в квартире с мощным оборудованием (стиральная машина, духовой шкаф)
• Отключение питания электродвигателя насоса в системе водоснабжения
• Щитовая на производстве: управление и защита конвейеров, сварочных аппаратов, воздушных компрессоров
• Распределительный щит многоквартирного дома — питание лифта, системы вентиляции

Практические советы

• Выбирая автомат ВА 47-125, проверьте соответствие сечения кабеля — провода меньше 1 мм² не подходят, больше 25 мм² потребуют переходника
• При установке в щите убедитесь, что рядом есть место для других модулей — ширина 54 мм требует планирования
• Для защиты от утечек тока используйте пару: ВА 47-125 + УЗО
• Не затягивайте зажимы слишком сильно — это повредит изоляцию провода
• Проверяйте маркировку на корпусе перед монтажом: убедитесь, что это именно 100 А, а не 63 А или 125 А
• При работе в условиях низких температур (зимние склады, неотапливаемые помещения) учитывайте климатическое исполнение УХЛ4 — он выдержит холод, но не экстремальные морозы
