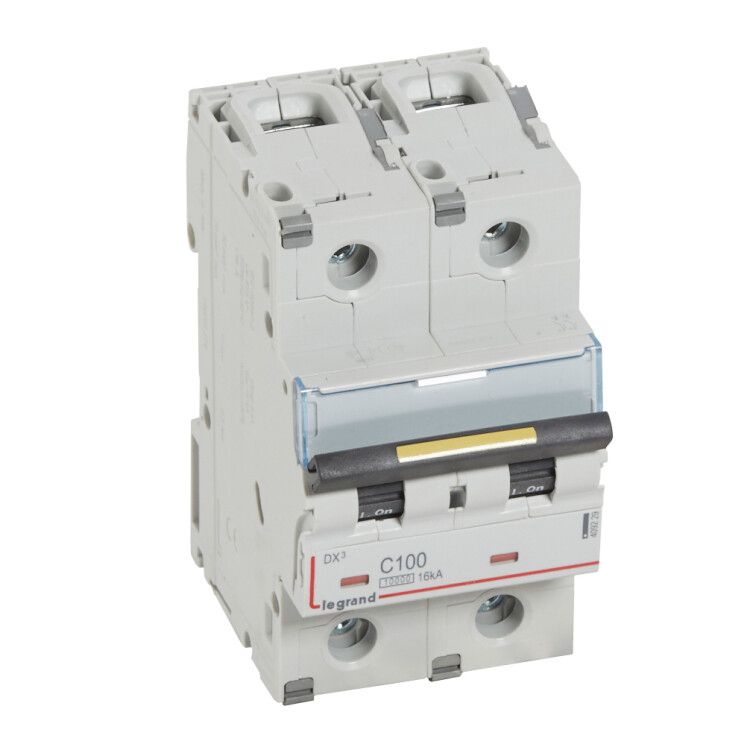

Выключатель автоматический двухполюсный DX3 10000 100А C 16кА (3 мод) | 409229 Legrand

Автоматический выключатель Legrand DX3 409229 — двухполюсный коммутационный аппарат на 100 А с характеристикой срабатывания C и отключающей способностью до 16 кА. Предназначен для защиты промышленных электросетей переменного тока от перегрузок и коротких замыканий, устанавливается на DIN-рейку. Этот выключатель сочетает надежную механическую прочность, высокую предельную отключающую способность и совместимость со стандартными шинами управления.

Назначение и область применения

Автоматический выключатель Legrand DX3 409229 используется для защиты электрических цепей в промышленных установках. Он обеспечивает безопасное включение, отключение и автоматическое отключение при аварийных ситуациях — перегрузке или коротком замыкании. Подходит для защиты силовых линий, двигателей, распределительных щитов, конвейеров, сварочных аппаратов и другого оборудования с высокими пусковыми токами. Установка возможна в стационарных щитах внутри помещений с контролируемой средой.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2 — защита двух фазных проводников одновременно.
• Номинальное напряжение: 400 В (до 500 В изоляции) — рассчитан на трёхфазные сети 230/400 В.
• Отключающая способность: 16 кА — максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, трансформаторы).
• Класс токоограничения: 100 — очень быстрое отключение при КЗ, снижающее энергии пробоя.
• Поперечное сечение проводов: 1,5–35 мм² — подходит для медных жил стандартной заводской сборки.
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги.
• Климатическое исполнение: УХЛ4 — работает при температуре от –25 °C до +70 °C, допустимо применение в неотапливаемых помещениях с умеренной влажностью.
• Частота: 50–60 Гц — совместим с сетями России и Европы.
• Количество модулей DIN: 3 — занимает три стандартных модуля (17,5 мм каждый) на рейке.
• Глубина монтажа: 44 мм — требует свободного места в щите для правильной установки.
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения, например, от грозовых разрядов.
• Нормативы: соответствует МЭК 60898-1 / 60947-2 — международные требования к автоматическим выключателям.

Совместимость и монтаж

Выключатель Legrand DX3 409229 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать устройство защелкой — она расположена снизу корпуса. Чтобы снять выключатель, отведите защелку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы. Обязательно затягивать зажимы моментом, указанным в руководстве, чтобы избежать нагрева и окисления контактов. Устройство не предназначено для монтажа в условиях повышенной запыленности или влажности — для этих целей требуется более высокая степень защиты (IP65+).

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409229 соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных систем). Класс токоограничения 100 гарантирует минимальное повреждение оборудования при КЗ. Конструкция исключает доступ к токоведущим частям при закрытом корпусе (IP20). Работает в рамках категории перенапряжения 0 — то есть предназначен для внутренней установки в щитах, где уровень переходных процессов ограничен.

Преимущества

• Высокая отключающая способность (16 кА) — обеспечивает безопасность даже при серьезных авариях.
• Характеристика C — идеально балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске моторов.
• Надежная защелка на DIN-рейке — простой и быстрый монтаж и демонтаж без инструментов.
• Широкий диапазон сечений проводов (1,5–35 мм²) — универсальность для различных типов кабелей.
• Подтверждённая долговечность и соответствие европейским стандартам качества Legrand.

Ограничения применения

• Не применяется в открытых или влажных местах — IP20 не защищает от воды и пыли.
• Не рекомендован для частых оперативных включений/выключений — предназначен для защиты, а не для регулярной коммутации.
• Не подходит для цепей постоянного тока — только переменный ток 50–60 Гц.
• Требует наличия достаточного пространства в щите (минимум 44 мм глубины).
• Не имеет функций дистанционного управления или сигнализации — для этих задач нужны дополнительные устройства.

Примеры использования

• Защита главного входа в промышленный щит с мощностью до 40 кВт.
• Отключение питания трехфазного насоса или компрессора с пусковым током до 6×I_n.
• Коммутирование линии питания группы станков на заводе.
• Фазовая защита в распределительных пунктах объектов ЖКХ и логистических терминалов.

Практические советы

• Выбирая этот выключатель, проверьте, что ваша сеть действительно потребляет до 100 А — превышение вызовет постоянные отключения.
• При подключении используйте только медные провода с подходящим сечением; алюминий не рекомендуется без переходных муфт.
• Не забудьте про координацию с другими автоматами — верхний автомат должен иметь большую отключающую способность, чем нижние.
• Проверяйте плотность затяжки клемм каждые 6–12 месяцев — особенно в условиях вибраций.
• Если нужна защита от утечек тока — параллельно установите УЗО, так как данный выключатель не имеет этой функции.
