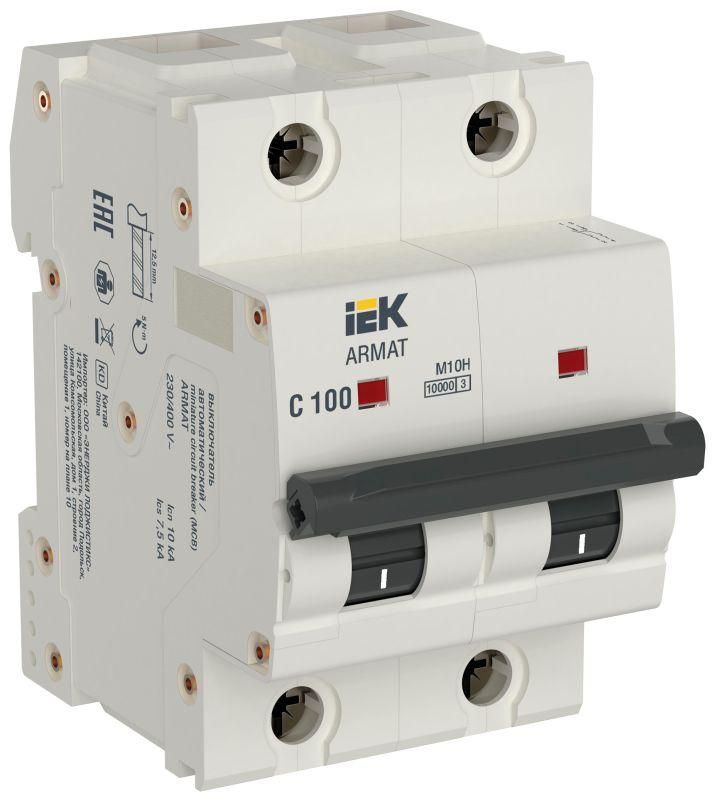

Автоматический выключатель двухполюсный M10H 2P C 100A ARMAT | AR-M10H-2-C100 IEK

Автоматический выключатель двухполюсный модульный C 100A M10H - это надёжное устройство защиты для силовых цепей переменного тока, предназначенное для предотвращения повреждений при перегрузках и коротких замыканиях. Произведённый компанией IEK, артикул ar-m10h-2-c100, подходит для установки в щитах с DIN-рейкой и применяется в промышленных и коммерческих объектах.

Назначение и область применения

Автоматический выключатель двухполюсный модульный C 100A M10H защищает электрические цепи от сверхтоков: длительных перегрузок и внезапных коротких замыканий. Подходит для защиты мощных потребителей - промышленных станков, систем вентиляции, конвейеров, групп освещения и оборудования с высокими пусковыми токами. Устройство рассчитано на работу в распределительных щитах зданий, производственных площадках и объектах инфраструктуры.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 2 - размыкает два провода (L и N), обеспечивает двойной разрыв цепи
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальное напряжение изоляции: 690 В - максимальное напряжение, которое изолирующие части выдерживают без пробоя
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок с умеренными пусковыми токами (электродвигатели, трансформаторы)
• Род тока: переменный (AC), частота 50 Гц
• Сечение подключаемых проводов: 1–35 мм2 - позволяет использовать медные жилы стандартного сечения
• Ширина: 2 модуля (36 мм) - занимает две ячейки на DIN-рейке
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочий температурный диапазон: от –40 C до +70 C - допускает эксплуатацию в суровых условиях
• Номинальный момент затяжки клемм: 5 Нм - требует точного момента при подключении проводов
• Номинальное импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения
• Степень загрязнения: 2 - подходит для помещений с умеренным уровнем пыли и влаги

Совместимость и монтаж

Автоматический выключатель двухполюсный модульный C 100A M10H монтируется на стандартную DIN-рейку типа TS35. Для подключения используются верхние и нижние клеммы - можно подключать провода сечением от 1 до 35 мм2. Клеммы обеспечивают надёжный контакт даже при использовании многожильных проводов. Устройство совместимо с дополнительными модулями серии AUX: сигнализационными, расцепителями, блокировками. Общий вид и размеры позволяют легко заменить аналогичные модели других производителей, если соблюдены параметры ширины и крепления.

Безопасность и стандарты

Автоматический выключатель двухполюсный модульный C 100A M10H соответствует требованиям ГОСТ IEC 60947-2 (для промышленных аппаратов) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Это гарантирует соответствие международным нормам безопасности, испытаний и долговечности. Применение двойной дугогасительной системы и усиленного корпуса снижает риск возгорания при аварийных режимах.

Особенности конструкции

Ключевые элементы конструкции обеспечивают повышенную надёжность:

• Дважды удвоенная дугогасительная система - 24 пластины в двух камерах, что значительно ускоряет гашение дуги
• Омеднённая ферромагнитная скоба - направляет и охлаждает дугу, снижая термическое воздействие
• Дугогасительный кокон - дополнительно задерживает и охлаждает плазму дуги
• Напайки на подвижных и неподвижных контактах - минимизируют переходное сопротивление и нагрев
• Индикатор положения контактов - чётко показывает состояние “вкл./выкл.”, упрощает диагностику без вскрытия
• Усиленный корпус - устойчив к механическим повреждениям при монтаже и эксплуатации
• Дополнительный изоляционный кожух - исключает случайное прикосновение к токоведущим частям при открытой крышке

Преимущества

• Высокая отключающая способность (10 кА) - подходит для сетей с большими потенциальными токами КЗ
• Увеличенная присоединительная способность - возможность подключения проводов до 50 мм2 (при условии правильного обжима и использования специальных наконечников)
• Механизм свободного расцепления - гарантированное отключение даже при слабом нажатии рычага
• Поддержка до четырёх дополнительных устройств AUX - расширяемость функционала без замены основного аппарата
• Широкий температурный диапазон - работает в холодных складах и жарких цехах

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (например, большие компрессоры, насосы) - характеристика C может не успеть сработать при длительных пусках выше 10×I_n
• Требуется точное соблюдение момента затяжки клемм (5 Нм): недостаточный момент вызывает нагрев, избыточный - повреждает контакт
• Не используется в цепях постоянного тока - только для AC 50 Гц
• Не имеет встроенного УЗО - для защиты от утечек требуется отдельное устройство

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 60 кВт
• Щитовая группа питания трёхфазного станка с двигателем 75 кВт
• Распределительный щит торгового центра, где установлены кондиционеры и освещение
• Линия питания тепловых завес и вентиляторов в логистическом комплексе

Практические советы

• При подключении используйте наконечники для многожильных проводов - особенно при сечении более 25 мм2
• Обязательно проверьте момент затяжки клемм динамометрической отверткой - 5 Нм
• При проектировании учтите ширину 2 модуля - не забудьте место для возможного подключения AUX-блоков
• Для цепей с частыми пусками (более 5–10 раз в час) проверьте срок службы контактов - при интенсивной работе может потребоваться замена раньше срока
• При замене старого автомата - сравните не только ток и полюса, но и тип расцепителя: C-характеристика отличается от B или D
• Индикатор положения удобен для оперативной проверки - если он не светится, возможно, произошло срабатывание или отключение
