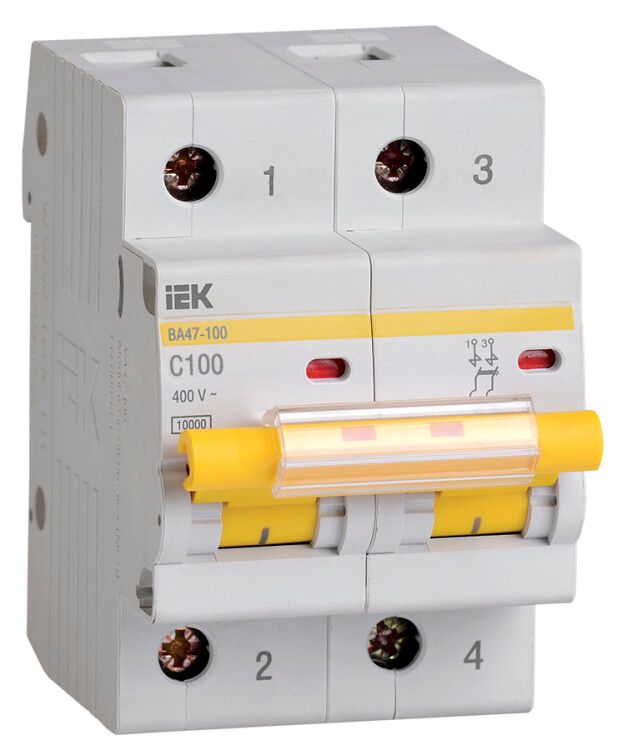

Выключатель автоматический двухполюсный ВА47-100 100А C 10кА KARAT | MVA40-2-100-C IEK

Автоматический выключатель модульный двухполюсный 100А 10кА характеристика С ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит как для промышленного, так и для бытового использования, особенно там, где требуется надежная защита с высокой отключающей способностью. Артикул mva40-2-100-c обеспечивает совместимость с типичными распределительными щитами.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 100А 10кА характеристика С ВА47-100 защищает группы потребителей с активной и индуктивной нагрузкой — например, двигатели, освещение, нагревательные элементы. Применяется в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, производственных помещений. Благодаря классу токоограничения 3 и отключающей способности 10 кА, его часто используют как вводный автомат в щитах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В — работает в сетях переменного тока до 400 В между фазами (380–415 В);
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы);
• Тип напряжения: AC/DC — можно использовать как в переменном, так и в постоянном токе (при соблюдении допустимых значений);
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) — двойная защита в одном корпусе;
• Ширина по модулям: 3 М — занимает три стандартных модуля на DIN-рейке (54 мм);
• Максимальное сечение кабеля: 25 мм² — поддерживает подключение медных проводов до этого сечения;
• Частота: 50 Гц — оптимизирован для сетей России и стран СНГ;
• Степень защиты: IP20 — защищен от прикосновения к токоведущим частям, но не от пыли и влаги — требует установки внутри закрытого щита;
• Климатическое исполнение: УХЛ4 — рассчитан на работу при температурах от -40°C до +50°C, подходит для неотапливаемых помещений;
• Срок службы: 15 лет — при условии соблюдения режимов эксплуатации и регулярного обслуживания;
• Глубина монтажа: 74,3 мм — важно учитывать при проектировании глубины щита.

Совместимость и монтаж

Автоматический выключатель ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Для подключения используется два верхних и два нижних зажима — вход и выход для каждой фазы. На контактных зажимах есть насечки, повышающие надежность соединения и снижающие нагрев. Подключать кабель необходимо плотно, усилие затяжки — рукой, без инструментов. Не рекомендуется использовать многожильные провода без наконечников — они могут деформироваться и вызвать перегрев. Выключатель совместим с другими изделиями серии KARAT: дополнительные контакты, катушки отключения, сигнализаторы положения — все устанавливаются самостоятельно без демонтажа аппарата.

Безопасность и стандарты

Автоматический выключатель ВА47-100 соответствует ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует сертифицированную отключающую способность и термическую стойкость. Класс токоограничения 3 означает, что при КЗ выключатель успевает отключить цепь до достижения максимального значения тока — это снижает риск повреждения оборудования. Индикатор положения контактов (зеленый/красный) позволяет визуально определить состояние автомата даже при закрытом щите.

Преимущества

• Двухступенчатая защита — тепловой и электромагнитный расцепители работают независимо, исключая ложные срабатывания;
• Усиленная рукоятка с большей площадью захвата — удобнее в управлении, особенно в перчатках;
• Защелка на DIN-рейке с двойной фиксацией — предотвращает самопроизвольное выпадение при вибрациях;
• Поддержка дополнительных устройств — легко добавить блокировки, сигнализацию, дистанционное отключение;
• Насечки на зажимах — минимизируют переходное сопротивление и продлевают срок службы контактов;
• Работа при экстремальных температурах — от -40°C до +50°C, что делает его пригодным для холодных складов и открытых щитовых.

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 не защищает от влаги и пыли;
• Не следует использовать в цепях с емкостной нагрузкой (например, мощные конденсаторные батареи) — может возникнуть повышенный импульсный ток;
• При работе в сети постоянного тока (DC) необходимо проверять допустимые значения напряжения и тока — они ниже, чем для переменного;
• Не рекомендуется для защиты светодиодных светильников с импульсными источниками питания — их пусковые токи могут вызвать ложное срабатывание;
• Не подходит для цепей с частотой выше 50 Гц — не сертифицирован для промышленных систем с частотным регулированием.

Примеры использования

• Вводный автомат в квартирном щите с общей нагрузкой до 22 кВт;
• Защита силового щита на производстве — питание станков, насосов, конвейеров;
• Щитовая на объектах с временными энергоснабжениями — стройплощадки, ярмарки, мероприятия;
• Распределительный автомат для группы розеток в крупном торговом зале;
• Цепь управления HVAC-системами с электродвигателями средней мощности.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — 25 мм² максимум; меньшие сечения — не проблема, большие — требуют наконечника;
• При монтаже в щит с ограниченной глубиной — учтите, что ВА47-100 требует 74,3 мм свободного места;
• Для сложных систем используйте дополнительные контакты — они позволяют передавать сигнал о состоянии автомата в систему контроля;
• Не забудьте про маркировку — каждый автомат должен иметь четкую этикетку с указанием защищаемой цепи;
• Проверяйте работу автомата раз в год — вручную переведите рычаг в положение “OFF” и снова в “ON”, чтобы убедиться в легком ходе механизма;
• Если планируете установку в условиях сильной вибрации — дополнительно зафиксируйте щит и используйте антивибрационные прокладки.
