Автоматический выключатель модульный YON max типа MD125H, 6кА, 2 полюса, хар-ка D, 100А | MD125H-2PD100 DKC ДКС

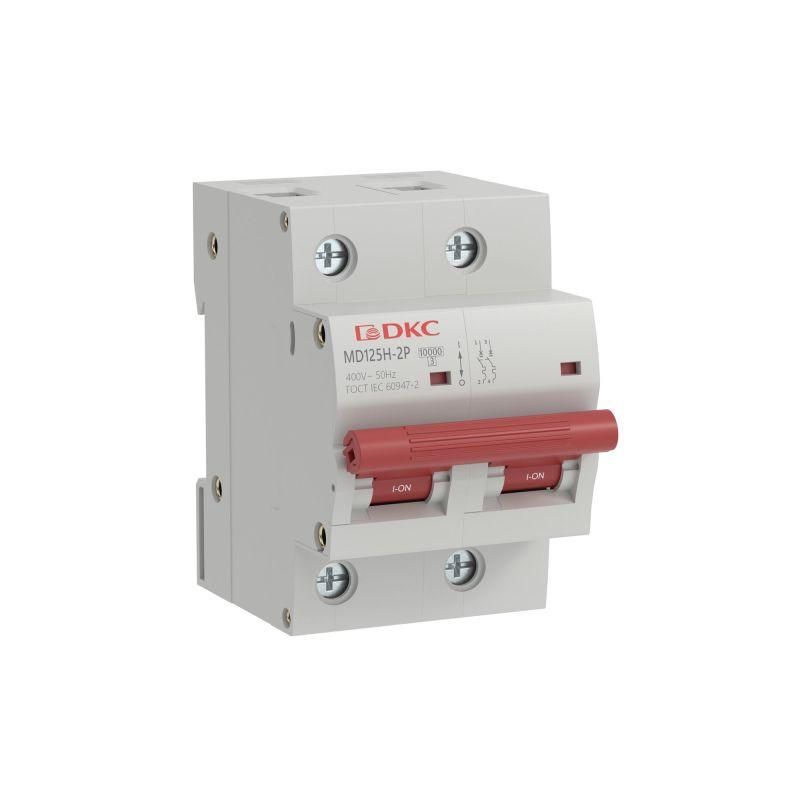

Автоматический выключатель MD125H-2PD100 от DKC (YON MAX) - двухполюсный модульный аппарат на 100 А с характеристикой D и отключающей способностью 10 кА, предназначенный для защиты цепей с высокими пусковыми токами, таких как двигатели и мощное оборудование.

Назначение и область применения

MD125H-2PD100 защищает электрические сети от перегрузок и коротких замыканий. Подходит для редких ручных включений и отключений нагрузки. Применяется там, где требуется устойчивость к высоким пусковым токам - например, на промышленных станках, насосах, вентиляторах, конвейерах, системах кондиционирования и других устройствах с асинхронными двигателями. Часто используется в распределительных щитах жилых домов, торговых центров, производственных помещений и объектов социальной инфраструктуры.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - позволяет выдерживать кратковременные пики тока до 10–20 крат от номинала, что важно для двигателей
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на провода и оборудование
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальное импульсное выдерживаемое напряжение (Uimp): 10 кВ - устойчивость к скачкам напряжения, включая молнии
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Степень загрязнения: 3 - допустимо использование в помещениях с умеренным уровнем пыли и влаги
• Категория перенапряжения: IV - рассчитан на установку в местах с наибольшими рисками перенапряжения, например, на входе в здание
• Частота: 50 Гц
• Рабочий температурный диапазон: от -25 C до +40 C
• Ширина по модулям: 3 модуля (54 мм)
• Глубина монтажа: 77,3 мм
• Максимальное сечение подключаемого провода: 50 мм2
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, фиксаторы

Совместимость и монтаж

MD125H-2PD100 совместим с DIN-рейкой шириной 35 мм. Устанавливается в стандартные распределительные щиты. Монтаж выполняется с помощью зажимов на задней части аппарата - достаточно защелкнуть устройство на рейке. Для подключения используйте провода сечением до 50 мм2. Клеммы затягиваются отверткой; рекомендуемый момент затяжки указан в документации производителя. Обеспечьте доступ к аппарату для обслуживания - глубина монтажа требует минимум 80 мм свободного пространства внутри щита.

Безопасность и стандарты

MD125H-2PD100 соответствует международным стандартам IEC/EN 60947-2. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к механическим повреждениям, огню и повышенной температуре. Семь заклепок обеспечивают жесткую сборку корпуса, предотвращая деформацию даже при аварийных режимах. Наличие категории перенапряжения IV и класса токоограничения 3 повышает безопасность при работе в условиях нестабильной сети.

Преимущества

• Увеличенная отключающая способность (10 кА) обеспечивает надежную работу в сетях с высокой короткозамкнутой мощностью
• Характеристика D позволяет использовать выключатель с оборудованием, имеющим большие пусковые токи - без ложных срабатываний
• Класс 3 токоограничения снижает риск возгорания и повреждения кабелей при КЗ
• Ударопрочный и огнеупорный корпус продлевает срок службы в сложных условиях
• Поддержка дополнительной комплектации - возможность добавления сигнализационных контактов, AUX-блоков, дистанционного управления
• Гарантия производителя - 5 лет

Ограничения применения

• Не предназначен для постоянного частого включения/выключения - для этого нужны контакторы
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне помещений или в сырых зонах без дополнительной защиты
• Работает только при температуре выше -25 C - не подходит для холодных складов без отопления
• Максимальное сечение провода - 50 мм2; более толстые кабели потребуют переходников или другого оборудования
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита трехфазного двигателя 75 кВт в промышленном цехе
• Щитовая на входе в многоэтажный жилой дом, где установлены лифты и насосы
• Распределительный щит торгового центра с кондиционерами и освещением
• Энергообъекты с большими пусковыми токами: компрессоры, воздушные завесы, системы вентиляции

Практические советы

• Выбирая MD125H-2PD100, проверьте соответствие номинального тока нагрузки - не превышайте 100 А, особенно при длительной работе
• Избегайте установки рядом с источниками тепла - рабочая температура до +40 C может быть достигнута в плотно заполненных щитах
• Для систем с несколькими двигателями используйте MD125H-2PD100 как главный вводный автомат, а для каждого двигателя - отдельный выключатель меньшей мощности
• Если планируете подключение медных кабелей сечением 35–50 мм2, убедитесь, что они правильно подготовлены - обжаты наконечниками, чтобы не повредить клеммы
• При необходимости дистанционного управления или сигнализации состояния - выбирайте версию с возможностью дополнительной комплектации
