Автоматический выключатель двухполюсный M10H 2P D 100A ARMAT | AR-M10H-2-D100 IEK

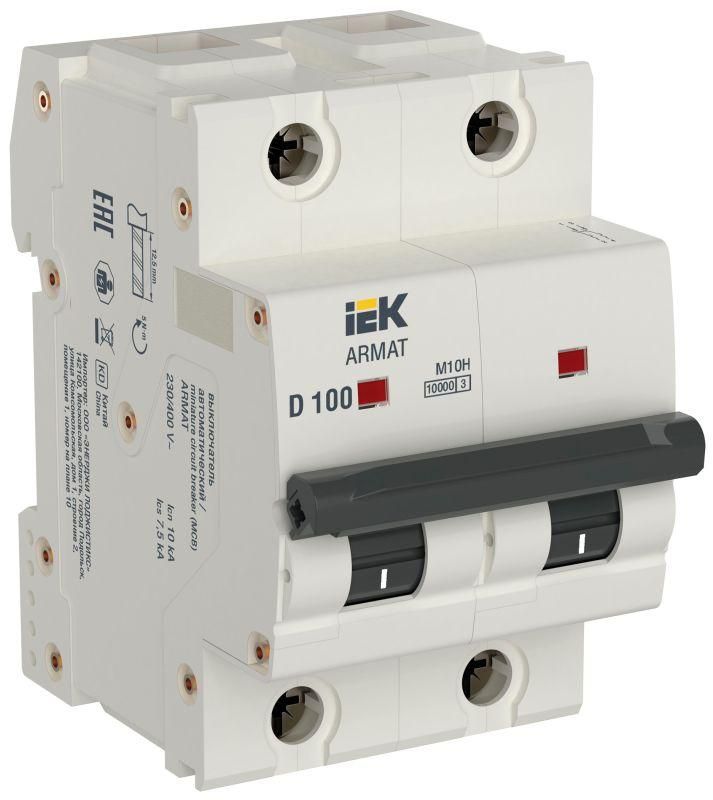

Автоматический выключатель двухполюсный модульный M10H 2P D 100A от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах с DIN-рейкой и рассчитан на работу в промышленных условиях с высокими пусковыми токами. Артикул ar-m10h-2-d100 обеспечивает надежную коммутацию при нагрузках до 100 А.

Назначение и область применения

Автоматический выключатель двухполюсный модульный M10H 2P D 100A используется для защиты силовых цепей переменного тока с частотой 50 Гц. Подходит для оборудования с высокими пусковыми токами: электродвигатели, компрессоры, сварочные аппараты, конвейеры, насосы. Применяется в промышленных щитах, распределительных пунктах, на объектах с жесткими условиями эксплуатации. Двухполюсная конструкция позволяет отключать одновременно фазу и ноль, что повышает безопасность обслуживания.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Количество полюсов: 2 - отключаются две фазы или фаза + ноль
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Номинальное напряжение изоляции: 690 В - предельное напряжение, которое не вызывает пробоя изоляции
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика расцепителя: D - срабатывает при токах 10–20 крат от номинала, идеально для двигателей и мощных потребителей
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Сечение подключаемых проводов: 1–35 мм2 - подходят медные и алюминиевые жилы
• Номинальный момент затяжки клемм: 5 Нм - рекомендованное усилие для надежного соединения
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочий температурный диапазон: –40…+70 C - работает в холодных и жарких помещениях
• Частота: 50 Гц - для сетей стандарта Европы и России
• Номинальное импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги

Совместимость и монтаж

Автоматический выключатель двухполюсный модульный M10H 2P D 100A монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путем защелкивания - никаких болтов или креплений не требуется. Для подключения используйте провода сечением 1–35 мм2. Клеммы рассчитаны на плотное соединение: затягивайте винты моментом 5 Нм, чтобы избежать нагрева и окисления. Выключатель совместим с дополнительными устройствами серии AUX: сигнализационными контактами, катушками отключения, блокировками - можно подключить до четырех таких элементов. Индикатор положения контактов («ON/OFF») позволяет визуально определить состояние аппарата без вскрытия шкафа.

Безопасность и стандарты

Автоматический выключатель двухполюсный модульный M10H 2P D 100A соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для аналогичных устройств в жилищном секторе). Обеспечен двойной разрыв цепи - каждая фаза размыкается в двух точках, снижая риск возникновения дуги. Дугогасительная система состоит из двух камер с 24 деионными пластинами, что значительно ускоряет гашение дуги при аварии. Омеднённая ферромагнитная скоба и дугогасительный кокон дополнительно минимизируют эрозию контактов. Корпус выполнен из самозатухающего термопластического материала, обеспечивающего повышенную механическую прочность и огнестойкость.

Преимущества

• Увеличенная присоединительная способность - поддерживаются провода до 50 мм2 (при использовании специальных наконечников)
• Механизм свободного расцепления - гарантирует мгновенное отключение даже при слабом нажатии рычага
• Напайки на подвижных и неподвижных контактах - снижают переходное сопротивление и продлевают срок службы
• Два дугогасительных блока с 24 пластинами - эффективнее гасят дугу, чем одиночная камера
• Индикатор положения контактов - упрощает диагностику состояния автомата без тестирования
• Дополнительный изоляционный кожух - исключает случайные прикосновения к клеммам при установленном лицевом элементе
• Поддержка до 4 AUX-устройств - легко реализовать удалённое управление, сигнализацию или блокировки

Ограничения применения

Автоматический выключатель двухполюсный модульный M10H 2P D 100A не предназначен для работы в условиях повышенной запылённости, сырости или агрессивной среды - степень защиты IP20 не обеспечивает герметичность. Не применяйте в системах с постоянным током (DC) - он рассчитан только на переменный ток 50 Гц. Характеристика D не подходит для чувствительной электроники (например, серверов или освещения LED) - она слишком «мягкая» для малых пусковых токов. Не используйте для защиты цепей с номинальным током выше 100 А - возможен выход из строя. Также не стоит применять в местах с регулярными перегрузками близкими к 100 А - это сокращает срок службы механизма.

Примеры использования

• Защита двигателя 75 кВт с пуском через частотный преобразователь
• Щитовая защита конвейерной ленты на заводе
• Отключение питания сварочного аппарата в мастерской
• Распределительный щит на производстве с несколькими насосами
• Линия питания компрессора в системе воздушного давления

Практические советы

• Выбирая автомат, проверьте, что сечение кабеля соответствует 1–35 мм2. Для больших жил используйте наконечники НШВИ
• Не затягивайте клеммы больше 5 Нм - это может повредить пластиковую часть и привести к перегреву
• Если нужна сигнализация срабатывания - подключите AUX-блок с нормально разомкнутым контактом
• При установке в щит с ограниченным пространством учтите ширину 2 модуля - другие автоматы этой серии также занимают 18 мм на полюс
• Для удобства обслуживания выбирайте модели с индикатором - сразу видно, сработал ли автомат или просто выключен
• Не устанавливайте рядом с источниками тепла - температура выше 70 C может вызвать ложное срабатывание
