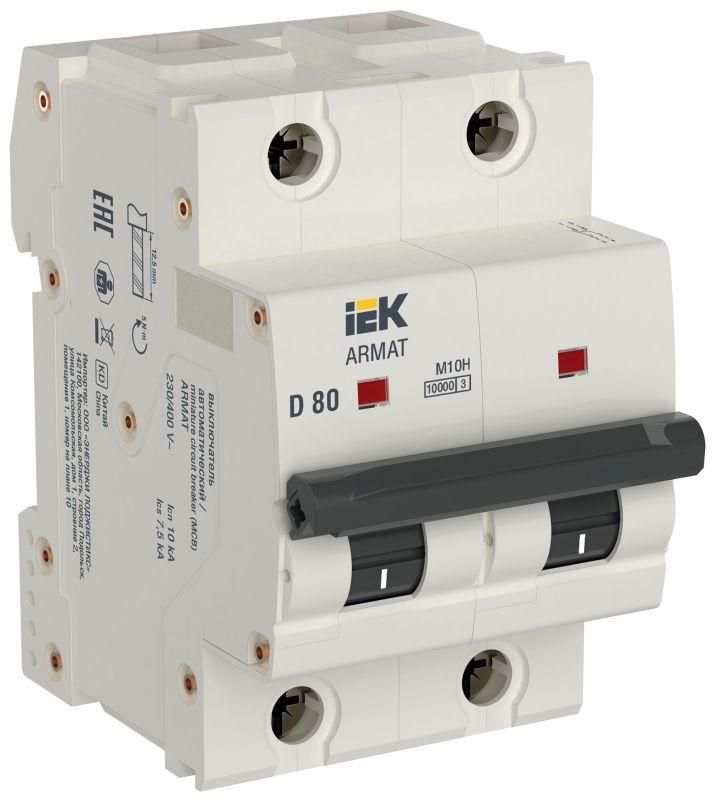

Автоматический выключатель двухполюсный M10H 2P D 80A ARMAT | AR-M10H-2-D080 IEK

Автоматический выключатель двухполюсный модульный M10H 2P D 80A - это надёжное устройство от бренда IEK для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах промышленного и коммерческого оборудования. Артикул ar-m10h-2-d080 обеспечивает стабильную работу при высоких нагрузках.

Назначение и область применения

Автоматический выключатель двухполюсный модульный M10H 2P D 80A предназначен для защиты силовых цепей переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Характеристика расцепителя D позволяет ему выдерживать кратковременные пусковые токи, характерные для мощных двигателей, сварочных аппаратов и компрессоров. Устройство применяется в промышленных щитах, на производственных линиях, в системах вентиляции, насосных станциях и других объектах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 2 - размыкает два провода (фаза и ноль), подходит для однофазных цепей с требованием разрыва обоих проводников
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 690 В - безопасно работает даже при кратковременных скачках
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика расцепителя: D - медленное срабатывание при пусковых токах, идеально для индуктивных нагрузок
• Сечение проводника: 1–35 мм2 - подходит для большинства медных жил, используемых в промышленной проводке
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке, легко умещается в типовые щиты
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным перенапряжениям, например, от молний или коммутационных выбросов
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Рабочая температура: от –40 C до +70 C - работает в холодных складах и жарких цехах
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью, без проводящих пыли и влаги

Совместимость и монтаж

Автоматический выключатель двухполюсный модульный M10H 2P D 80A монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с номинальным моментом затяжки 5 Нм - важно соблюдать этот параметр, чтобы избежать пережима или плохого контакта. Клеммы поддерживают провода сечением до 35 мм2, а также позволяют подключить одиночные жилы до 50 мм2 благодаря увеличенной присоединительной способности. Выключатель совместим с дополнительными устройствами серии AUX - можно установить блоки сигнализации, расцепители минимального напряжения или автономные приводы. Индикатор положения контактов («ON/OFF») визуально показывает состояние выключателя, что ускоряет диагностику.

Безопасность и стандарты

Автоматический выключатель двухполюсный модульный M10H 2P D 80A соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Это гарантирует соответствие международным нормам безопасности, испытаний и долговечности. Конструкция обеспечивает двойной разрыв цепи - каждый полюс размыкает две точки контакта, снижая риск возгорания. Дугогасительная система с 24 пластинами и омеднённой ферромагнитной скобой минимизирует риск повреждения внутренних элементов при срабатывании.

Преимущества

• Двухкамерная дугогасительная система с 24 пластинами - обеспечивает быстрое гашение дуги даже при 10 кА короткого замыкания
• Увеличенная присоединительная способность - возможность подключения проводов до 50 мм2 без доработки
• Механизм свободного расцепления - гарантированное отключение даже при частично заклиненном рычаге
• Дугогасительный кокон - предотвращает распространение пламени внутри корпуса
• Усиленный корпус - повышенная механическая прочность против ударов и деформаций
• Индикатор положения контактов - наглядно показывает, включен ли выключатель, без необходимости вскрытия щита
• Дополнительный изоляционный кожух - снижает риск случайного прикосновения к токоведущим частям при обслуживании
• Поддержка до четырёх AUX-устройств - позволяет расширить функционал без замены основного аппарата

Ограничения применения

Автоматический выключатель двухполюсный модульный M10H 2P D 80A не предназначен для работы в условиях повышенной влажности, открытых площадках или местах с агрессивной химической средой - степень защиты IP20 исключает воздействие воды и пыли. Также он не подходит для защиты цепей с очень малыми пусковыми токами (например, освещение или электроника) - характеристика D слишком «мягкая» для таких задач. Не рекомендуется использовать в качестве главного ввода в жилых домах - лучше выбрать характеристику C или B. Не следует применять в цепях постоянного тока - устройство рассчитано только на переменный ток 50 Гц.

Примеры использования

• Защита двигателя насосной станции мощностью 30–40 кВт
• Компрессор воздуха в производственном цеху
• Сварочный аппарат с высоким пусковым током
• Линии питания конвейеров с асинхронными двигателями
• Щит управления технологическим оборудованием в пищевой промышленности

Практические советы

• При подключении проводов сечением более 25 мм2 проверьте плотность зажима - используйте динамометрический ключ для точного момента 5 Нм
• Не устанавливайте рядом с источниками тепла выше +70 C - перегрев снизит срок службы
• Для сложных систем используйте AUX-блоки: сигнал «отключено» удобнее, чем визуальный осмотр
• Если требуется защита от перегрузки в цепи с пуском менее 5–7 In - выберите характеристику C вместо D
• При сборке щита учтите ширину 2 модуля - M10H 2P D 80A займёт место двух стандартных автоматов
• Проверяйте целостность индикатора после каждого срабатывания - если он не возвращается в положение «OFF», возможна механическая неисправность
