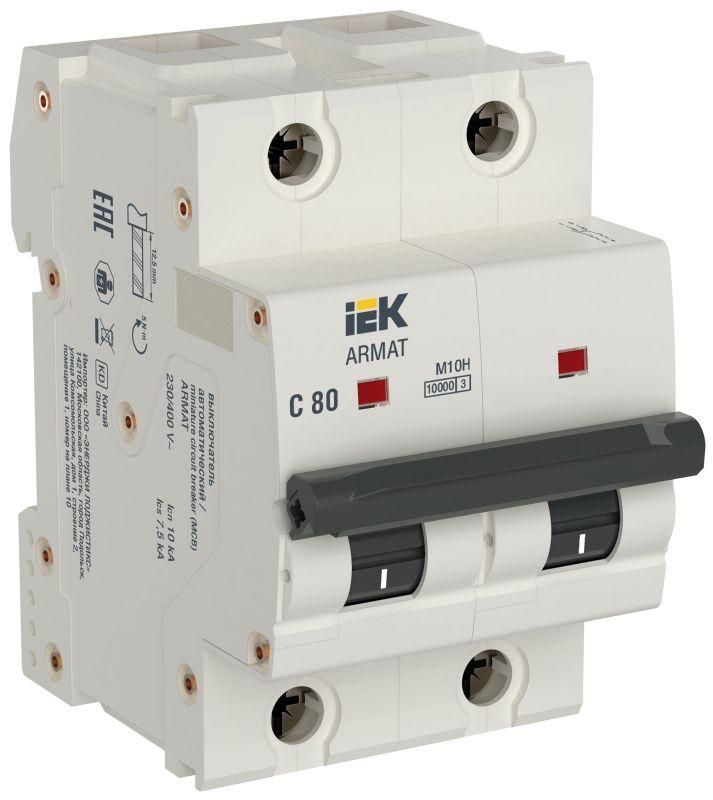

Автоматический выключатель двухполюсный M10H 2P C 80A ARMAT | AR-M10H-2-C080 IEK

Автоматический выключатель двухполюсный модульный C 80A M10H от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии ARMAT подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов, где требуется надёжная защита нагрузки до 80 А.

Назначение и область применения

Автоматический выключатель двухполюсный модульный C 80A M10H используется для защиты однофазных цепей с током до 80 А. Он срабатывает при длительной перегрузке или внезапном коротком замыкании, предотвращая повреждение проводки, оборудования и возгорание. Применяется в щитах управления, на входе в квартиру, на участках питания мощного оборудования - например, кондиционеров, электрокотлов, насосов, сварочных аппаратов.

Технические характеристики

• Число полюсов: 2
• Номинальный ток: 80 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, нагревательные приборы, малые двигатели)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Конструкция: двойной разрыв контактов и двойная дугогасительная камера с 24 деионными пластинами - обеспечивает быстрое гашение дуги при отключении
• Стандарты: соответствие ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1

Совместимость и монтаж

Автоматический выключатель двухполюсный модульный C 80A M10H монтируется на DIN-рейку шириной 35 мм, как все стандартные модульные автоматы. Подключение осуществляется через верхние и нижние зажимы - важно соблюдать полярность при подключении фазы и нуля. Для работы требует провода сечением не менее 16 мм2 (медного) для тока 80 А. Установка допускается только в закрытых распределительных щитах с достаточным охлаждением. Не рекомендуется использовать в условиях постоянной вибрации или высоких температур выше +40 C.

Безопасность и стандарты

Автоматический выключатель двухполюсный модульный C 80A M10H серийно выпускается в соответствии с требованиями ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для бытового и аналогичного использования). Это гарантирует соответствие международным нормам безопасности, включая испытания на термическую и электромагнитную стабильность, долговечность контактов и отказоустойчивость при аварийных режимах.

Преимущества

• Двойная дугогасительная система с 24 пластинами снижает риск возникновения дугового замыкания и продлевает срок службы аппарата
• Высокая отключающая способность (10 кА) позволяет применять устройство даже в местах с высокой потенциальной токовой нагрузкой, таких как промышленные объекты
• Модульная форма обеспечивает компактную установку в стандартных щитах
• Устройство из серии ARMAT имеет проверенную надёжность в условиях частых включений и перегрузок

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели) - для них лучше подходят характеристики D
• Не рассчитан на работу вне помещений или в условиях повышенной влажности без дополнительной герметизации щита
• Запрещено использовать в качестве основного рубильника для частого ручного включения/выключения - он не предназначен для частых операций коммутации
• Не поддерживает функции дифференциального тока - для защиты от утечек необходимо дополнительно устанавливать УЗО

Примеры использования

• Защита вводного автомата в частном доме с мощностью потребления до 18 кВт
• Щит на производстве для питания группы электронагревателей или тепловых завес
• Распределительный щит торгового центра - защита контура кондиционирования
• Подключение станков с двигателем до 15 кВт, если пусковой ток не превышает 7–8 крат от номинала

Практические советы

• Выбирая автоматический выключатель двухполюсный модульный C 80A M10H, убедитесь, что сечение кабеля соответствует току - для 80 А используйте медный провод минимум 16 мм2
• Проверьте посадочные размеры перед установкой - ширина корпуса должна точно соответствовать месту на DIN-рейке
• Если в цепи есть двигатель или другая индуктивная нагрузка, убедитесь, что её пусковой ток не превышает 5–6×80 А = 400–480 А; иначе выберите характеристику D
• Для комплексной защиты всегда сочетайте этот автомат с УЗО - сам по себе он не защищает от утечек тока на землю
• При замене старого автомата убедитесь, что новый AR-M10H-2-C080 имеет ту же отключающую способность (10 кА) и класс защиты
