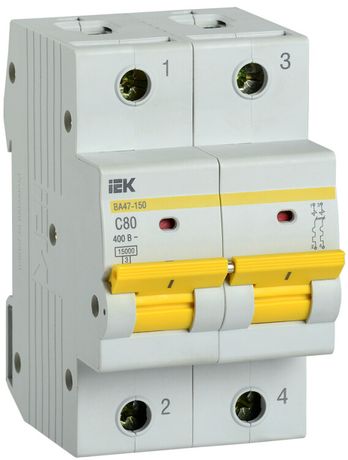

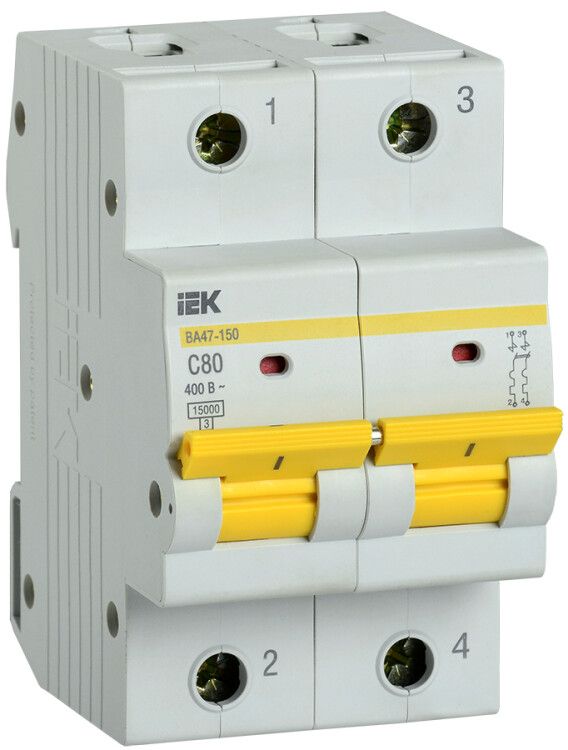

Выключатель автоматический двухполюсный ВА47-150 80А C 15кА KARAT | MVA50-2-080-C IEK

Автоматический выключатель модульный ВА47-150 2Р 80А 15кА характеристика C от IEK — надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых домов, офисов и промышленных объектов. Артикул mva50-2-080-c относится к серии KARAT.

Назначение и область применения

Автоматический выключатель ВА47-150 предназначен для защиты групповых и распределительных цепей переменного тока от сверхтоков — как при длительной перегрузке, так и при внезапном коротком замыкании. Устройство рекомендовано для использования во вводно-распределительных устройствах (ВРУ) жилых, общественных и промышленных зданий. Применяется в системах освещения, силовых цепях, на входе в оборудование с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 80 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 2 — защищает два фазных провода, подходит для однофазных сетей с заземлением;
• Номинальное напряжение: 400 В — рассчитан на работу в трёхфазных сетях до 400 В между фазами;
• Номинальная отключающая способность: 15 кА — способен безопасно отключить цепь при токе короткого замыкания до 15 000 А;
• Характеристика срабатывания: C — срабатывает при токе 5–10 крат от номинала, оптимальна для смешанных нагрузок (освещение + розетки + малые двигатели);
• Степень защиты: IP40 — защищён от доступа пальцев и твёрдых предметов >1 мм, но не от воды и пыли;
• Частота: 50 Гц — совместим с сетями России и стран СНГ;
• Ширина: 3 модуля (54 мм) — занимает три места на DIN-рейке;
• Срок службы: 15 лет — при соблюдении условий эксплуатации;
• Способ монтажа: на DIN-рейку 35 мм — стандартный крепёж для электрощитов.

Совместимость и монтаж

Автоматический выключатель ВА47-150 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите — 3 модуля. Клеммы рассчитаны на медные провода сечением до 35 мм². Подключение выполняется через верхние и нижние клеммы — полярность не важна. Устройство совместимо с другими элементами серии KARAT: УЗО, дифавтоматами, контактными аппаратами того же бренда IEK. Не используйте с проводами из алюминия без переходных соединений — возможен нагрев и ослабление контакта.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Сертифицирован для использования в бытовых и аналогичных промышленных условиях. Отключение происходит за счёт комбинированного теплового и электромагнитного расцепителей — обеспечивает селективность и предотвращает ложные срабатывания. Наличие механического указателя положения ("ON"/"OFF") позволяет визуально контролировать состояние аппарата.

Преимущества

• Высокая отключающая способность (15 кА) — гарантирует безопасность даже при аварийных режимах в старых сетях;
• Надёжная конструкция с двойным расцепителем — минимизирует риск отказа при частых перегрузках;
• Совместимость с сериями IEK KARAT — легко дополнять щит другими элементами одной линейки;
• Долгий срок службы — снижает затраты на обслуживание и замену;
• Поддержка дополнительной комплектации — можно установить блоки сигнализации, расцепители минимального напряжения и другие модули.

Ограничения применения

• Не применяется в цепях с постоянным током (DC) — только для AC 50 Гц;
• IP40 не защищает от влаги — нельзя использовать в сырых помещениях, на улице или в неотапливаемых щитовых без дополнительной герметизации;
• Характеристика "C" не подходит для мощных двигателей с высоким пусковым током — для них нужна характеристика "D";
• Не предназначен для частого ручного включения/выключения — не является рубильником;
• Не работает при температуре ниже -25°C и выше +40°C без специальных мер.

Примеры использования

• Защита группы розеток в квартире или офисе с суммарной нагрузкой до 17,6 кВт (при 220 В и 80 А);
• Входной автомат в щите многоквартирного дома на этаже;
• Щит управления насосной станцией с небольшим электродвигателем (до 5,5 кВт);
• Цепь питания конвейера или станка с умеренной пусковой нагрузкой.

Практические советы

• Выбирая автомат ВА47-150, проверьте, что сечение кабеля соответствует 80 А — для меди это минимум 16 мм², лучше 25 мм²;
• Если в цепи есть холодильники, насосы или компрессоры — убедитесь, что пусковой ток не превышает 10×80 = 800 А; если превышает — выбирайте характеристику "D";
• При сборке щита оставляйте запас по месту — 3 модуля — это больше, чем кажется, особенно при плотной компоновке;
• Проверяйте момент затяжки клемм — недостаточное усилие вызывает нагрев, избыточное — повреждает пластик;
• Для удалённых щитов или сложных систем рассмотрите возможность установки дополнительного блока сигнализации сработки — он покажет причину отключения.
