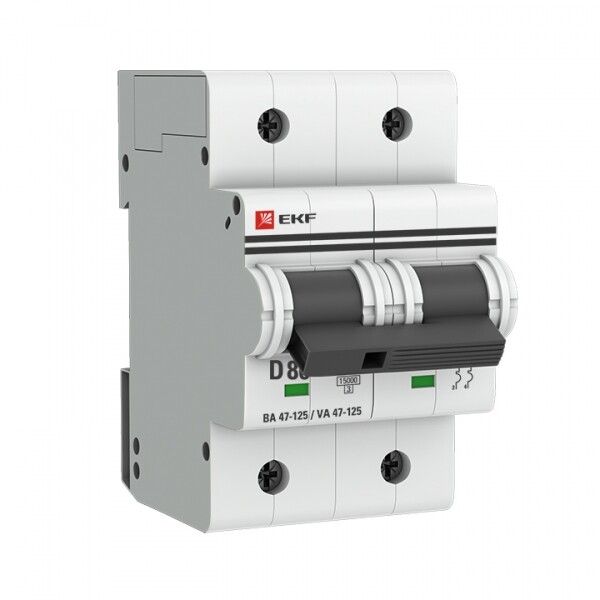

Автоматический выключатель ВА 47-125 2P 80А (D) 15кА EKF PROxima - mcb47125-2-80D

Автоматический выключатель ВА 47-125 - это двухполюсный модульный аппарат с номинальным током 80 А и характеристикой срабатывания D, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Произведённый компанией EKF, этот выключатель подходит как для бытовых, так и для промышленных объектов, особенно там, где требуется высокая отключающая способность - до 15 кА.

Назначение и область применения

Автоматический выключатель ВА 47-125 предназначен для защиты электрических сетей от сверхтоков: длительных перегрузок и внезапных коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты мощных нагрузок - например, двигателей, нагревательных элементов, конвейеров, насосов и других устройств с высокими пусковыми токами благодаря характеристике D.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 15 кА - позволяет безопасно отключить даже серьёзные КЗ на вводе или вблизи трансформатора
• Характеристика срабатывания: D - срабатывает при токах 10–20 крат от номинала, идеально для оборудования с высокими пусковыми токами
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая термическую и механическую нагрузку на оборудование
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли; требует установки в закрытый щит
• Частота: 50 Гц
• Рабочий диапазон температур: от –10 C до +50 C - подходит для большинства внутренних помещений, включая неотапливаемые
• Ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Глубина монтажа: 44 мм - учтите при проектировании глубины щита
• Подключение проводов: 1–25 мм2 - совместим с медными проводами всех распространённых сечений
• С коммутируемым нейтральным проводником: да - можно отключать ноль одновременно с фазой, что важно для некоторых типов оборудования
• Срок гарантии: 84 месяца (7 лет)

Совместимость и монтаж

Выключатель ВА 47-125 монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания - никаких болтов или инструментов не требуется. Обеспечена возможность подключения проводов с обоих сторон, что удобно при сборке щитов с ограниченным пространством. Наличие коммутируемого нулевого проводника делает его подходящим для систем TN-S и TT, где необходимо отключать ноль. Совместим со всеми стандартными клеммами и кабелями, соответствующими сечению 1–25 мм2. Дополнительно может оснащаться аксессуарами: блокировками, сигнализацией, расцепителями минимального напряжения - всё зависит от модели и заказа.

Безопасность и стандарты

Автоматический выключатель ВА 47-125 соответствует требованиям ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006), что подтверждает его соответствие европейским и российским нормам безопасности. Класс токоограничения 3 и двойной разрыв контактов обеспечивают эффективное гашение дуги, минимизируя риск возгорания. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при больших токах. Климатическое исполнение УХЛ4 позволяет использовать устройство в условиях повышенной влажности и перепадов температур, характерных для многих регионов России.

Преимущества

• Высокая отключающая способность (15 кА) - заменяет силовые автоматы в местах с высокой вероятностью КЗ
• Характеристика D - оптимальна для пусковых токов электродвигателей и другого тяжёлого оборудования
• Два дугогасительных камеры и двойной разрыв контактов - увеличивают надёжность и срок службы
• Серебросодержащие контакты - снижают нагрев и износ при частых срабатываниях
• Коммутируемый ноль - повышает безопасность при обслуживании и ремонте
• Долгий срок гарантии - 7 лет, что говорит о качестве материалов и сборки

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует монтажа внутри закрытого щита
• Не рекомендован для экстремальных условий: ниже –10 C или выше +50 C - возможны отказы в работе
• Не подходит для защиты цепей с постоянным током - работает только с переменным током 50 Гц
• Не является дифференциальным автоматом - не защищает от утечек тока на землю; для этого нужен отдельный УЗО
• При токах менее 10×Iн (например, 800 А) не сработает мгновенно - для чувствительных нагрузок лучше выбрать характеристику C

Примеры использования

• Защита двигателя 30–40 кВт на производстве - пусковой ток достигает 600–800 А, что попадает в диапазон D-характеристики
• Щитовая на входе в многоэтажный жилой дом - отключает КЗ перед основным вводом, когда токи могут достигать 10–15 кА
• Контур питания конвейерной линии с несколькими асинхронными двигателями - обеспечивает координированную защиту
• Оборудование с инверторами и частотными преобразователями - где возможны кратковременные пики тока

Практические советы

• Выбирая между характеристиками B, C и D - помните: D подходит только для тяжёлых нагрузок. Для освещения и розеток используйте C, для бытовой техники - B.
• Проверьте сечение кабеля: при токе 80 А минимальное сечение меди - 16 мм2, но лучше 25 мм2 для запаса по нагреву.
• При установке в щит - соблюдайте расстояние между аппаратами: хотя ширина 3 модуля, оставьте место для теплоотвода и обслуживания.
• Если планируете подключать ноль - убедитесь, что он действительно коммутируется (не просто проходной), и проверьте схему заземления.
• Для сложных систем рекомендуется сочетание с УЗО - ВА 47-125 сам по себе не защищает от утечек тока.
• При замене старого автомата - сравните глубину монтажа (44 мм): некоторые щиты имеют малую глубину, и новый аппарат может не войти.
