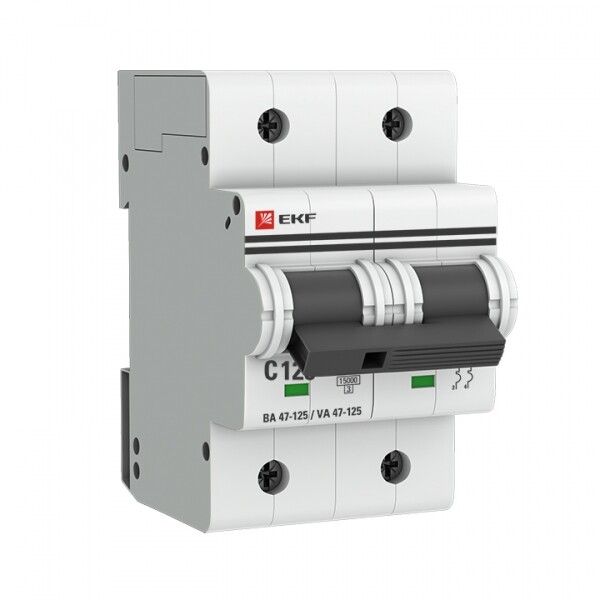

Автоматический выключатель ВА 47-125 2P 125А (C) 15кА EKF PROxima - mcb47125-2-125C

Автоматический выключатель ВА 47-125 — это надёжный модульный аппарат от EKF, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Модель с номиналом 125 А и характеристикой C подходит как для бытовых, так и для промышленных систем, где требуется высокая отключающая способность — 15 кА. Артикул mcb47125-2-125c соответствует серии PROxima и гарантирует совместимость с DIN-рейками стандартного формата.

Назначение и область применения

Автоматический выключатель ВА 47-125 предназначен для защиты электрических цепей от сверхтоков — перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Благодаря высокой отключающей способности (15 кА) может заменить более крупные силовые автоматы в условиях повышенных токов КЗ. Подходит для защиты линий питания мощного оборудования: насосов, компрессоров, конвейеров, систем вентиляции.

Технические характеристики

• Номинальный ток: 125 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 400 В переменного тока — рабочее напряжение сети; изоляция рассчитана на 660 В — запас прочности для скачков;
• Количество полюсов: 2 — защищает фазу и ноль одновременно, нейтральный проводник коммутируется;
• Характеристика срабатывания: C — срабатывает при токе 5–10 крат от номинала, оптимальна для нагрузок с умеренным пуском (электродвигатели, освещение);
• Номинальная отключающая способность: 15 кА — способность безопасно прервать аварийный ток короткого замыкания;
• Класс токоограничения: 3 — минимальное время срабатывания при КЗ, снижает термическую нагрузку на проводку;
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги — применяется только внутри закрытых щитов;
• Поперечное сечение проводов: 1–25 мм² — позволяет подключать медные провода от тонких до мощных;
• Ширина: 3 модуля (54 мм) — занимает три стандартных места на DIN-рейке;
• Глубина монтажа: 44 мм — требует достаточного внутреннего объёма щита;
• Рабочая температура: –10…+50 °C — допустимый диапазон для установки в помещениях с контролируемым микроклиматом;
• Частота: 50 Гц — для сетей России и стран СНГ;
• Тип напряжения: AC — только переменный ток;
• Категория перенапряжения: III — рассчитан на использование в распределительных устройствах, где возможны импульсы напряжения;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчивость к кратковременным выбросам;
• Серия: ВА 47-125 — часть линейки PROxima от EKF;
• Гарантия: 84 месяца — один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель ВА 47-125 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Ширина 3 модуля позволяет легко размещать его в типовых щитках. Устройство имеет зажимы для проводов сечением 1–25 мм² — затяжка осуществляется винтами, доступными после снятия крышки. Нейтральный проводник коммутируется — важно соблюдать полярность при подключении. Возможна дополнительная комплектация: сигнализирующие контакты, расцепители, блокировки — можно заказывать отдельно. Совместим со всеми элементами серии PROxima: шины, перемычки, клеммы.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006) — основному нормативу для модульных автоматов в РФ. Класс токоограничения 3 и двойной разрыв контактов обеспечивают безопасное гашение дуги даже при максимальных токах КЗ. Серебросодержащая контактная группа повышает долговечность и снижает нагрев. Климатическое исполнение УХЛ4 — допускает работу в неотапливаемых помещениях с умеренной влажностью, но не в сырых или открытых местах.

Преимущества

• Высокая отключающая способность (15 кА) — выше, чем у большинства бытовых автоматов, что делает её подходящей для промышленных объектов;
• Коммутация нулевого провода — исключает риск сохранения потенциала на оборудовании при отключении;
• Два дугогасительных камеры + двойной разрыв — минимизируют риск возгорания при КЗ;
• Серебро в контактах — увеличивает срок службы и снижает вероятность “пригарания”;
• Долгая гарантия (7 лет) — подтверждает качество сборки и материалов;
• Поддержка дополнительных модулей — возможность расширения функционала без замены аппарата.

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 не защищает от воды и пыли;
• Не работает при температуре ниже –10 °C — не рекомендован для холодных неотапливаемых площадок;
• Не подходит для цепей с постоянным током — только переменный ток 50 Гц;
• Характеристика C не оптимальна для очень чувствительных нагрузок (например, LED-освещение с драйверами) — при частых пусках возможны ложные срабатывания;
• Требуется свободное место глубиной 44 мм — не подходит для узких или старых щитов с ограниченным объёмом.

Примеры использования

• Защита вводного автомата в квартире с мощной электроплитой и кондиционером;
• Щитовая на производстве — защита линии питание 3-фазного станка с двигателем 5,5 кВт;
• Распределительный щит торгового центра — отключение группы розеток и освещения;
• Объекты ЖКХ — управление и защита насосных групп в подвале.

Практические советы

• Выбирая автомат ВА 47-125, проверьте, чтобы сечение кабеля на входе было не менее 16 мм² — иначе он будет работать в режиме перегрузки;
• При подключении проводов используйте наконечники (штыревые или трубчатые) — особенно для многожильных проводов сечением >10 мм²;
• Не устанавливайте рядом с источниками тепла — нагрев снижает точность срабатывания теплового расцепителя;
• Перед первым включением проверьте механический ход рычага — он должен двигаться плавно, без заеданий;
• Для сложных систем используйте дополнительные контакты — они позволят удалённо отслеживать состояние выключателя через PLC или SCADA.
