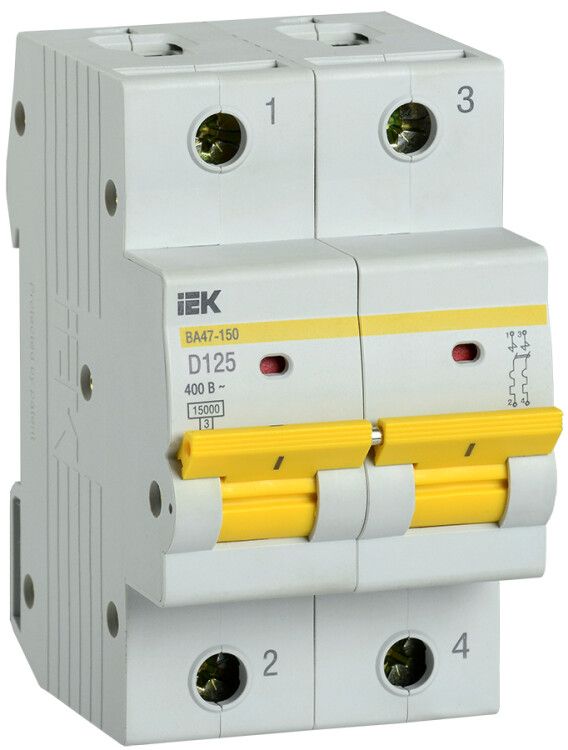

Выключатель автоматический двухполюсный ВА47-150 125А D 15кА KARAT | MVA50-2-125-D IEK

Автоматический выключатель модульный ВА47-150 2Р 125А 15кА характеристика D от IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Артикул mva50-2-125-d относится к серии KARAT и подходит для установки в щитах жилых и промышленных объектов.

Назначение и область применения

Автоматический выключатель модульный ВА47-150 2Р 125А 15кА характеристика D защищает группы потребителей от сверхтоков — как при длительной перегрузке, так и при внезапном коротком замыкании. Применяется в вводно-распределительных устройствах (ВРУ) и групповых щитках. Подходит для защиты мощного оборудования: насосов, компрессоров, конвейеров, тепловых аппаратов, где возникают высокие пусковые токи.

Технические характеристики

• Номинальный ток: 125 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть переменного тока 380–400 В;
• Количество полюсов: 2 — коммутирует два фазных провода, используется в однофазных цепях с двумя фазами или в частичной защите трёхфазных систем;
• Номинальная отключающая способность: 15 кА — способен безопасно отключить цепь при токе КЗ до 15 000 А;
• Характеристика срабатывания: D — срабатывает при токе 10–20 кратном от номинала, что позволяет избежать ложных срабатываний при пуске мощных двигателей;
• Тип напряжения: AC — работает только с переменным током;
• Частота: 50 Гц — оптимизирован для сетей России и стран СНГ;
• Степень защиты: IP40 — защищён от доступа инструментов и частиц больше 1 мм, но не герметичен — устанавливается внутри закрытых щитов;
• Модульная ширина: 3 М — занимает три модуля (54 мм) на DIN-рейке;
• Срок службы: 15 лет — при соблюдении условий эксплуатации и регулярном обслуживании;
• Способ монтажа: DIN-рейка — крепится на стандартную рейку шириной 35 мм.

Совместимость и монтаж

Автоматический выключатель модульный ВА47-150 2Р 125А 15кА характеристика D совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в щитах с достаточным свободным местом — требуется минимум 54 мм по ширине. Для подключения используются винтовые зажимы: рекомендуется затягивать моментом 1,5–2 Н·м. Провода должны иметь сечение 16–70 мм² (медные). Не допускается использование многожильных проводов без наконечников. Обязательно проверьте соответствие нагрузки номинальному току — превышение вызовет преждевременный износ контактов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 (аналог IEC 60898-1) для автоматических выключателей для бытовых и аналогичных целей. Сертифицирован для использования в условиях, предусмотренных классом IP40 — не предназначен для открытой установки или влажных сред. Все материалы соответствуют нормам горючести UL94 V-0.

Преимущества

• Высокая предельная отключающая способность (15 кА) обеспечивает надёжную защиту даже в промышленных сетях с большими токами КЗ;
• Характеристика D исключает ложные срабатывания при запуске двигателей и другого оборудования с высоким пусковым током;
• Конструкция с двумя полюсами удобна для управления двухпроводными цепями без необходимости использовать трёхполюсный вариант;
• Серия KARAT от IEK имеет проверенную долговечность и совместимость с другими устройствами этой же серии;
• Яркая рычаговая ручка легко отличима — позволяет быстро определить состояние (вкл./выкл.) даже в темноте.

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 50 Гц;
• IP40 не обеспечивает защиту от брызг воды — нельзя устанавливать вне щита или в сырых помещениях без дополнительной защиты;
• Не предназначен для частого включения/отключения — не является контактором; для оперативного управления используйте отдельные устройства;
• Не рекомендуется для защиты слабых цепей (например, освещения или розеток малой мощности) — лучше выбрать более низкий номинал (например, 16–32 А);
• Двухполюсная версия не отключает ноль — в системах TN-C-S требует обязательного наличия отдельного автомата на нулевой проводник.

Примеры использования

• Защита вводного автомата в щите многоэтажного дома, где питание идёт на несколько квартир через групповые автоматы;
• Щит на производстве: управление и защита линии питания конвейера с асинхронным двигателем 7,5 кВт;
• Цепь питания воздушного компрессора 11 кВт — характеризуется высоким пусковым током, где характеристика C была бы недостаточной;
• Распределительный щит на складе с крупной техникой: нагреватели, насосы, вентиляторы.

Практические советы

• Перед установкой проверьте фактический ток нагрузки — он должен быть не выше 80 % от номинала (не более 100 А для 125 А автомата) для продления срока службы;
• Обязательно используйте наконечники на многожильных проводах — они предотвращают ослабление контакта при вибрации;
• При сборке щита располагайте этот автомат рядом с другими устройствами серии KARAT — это упрощает диагностику и замену;
• Не смешивайте автоматы IEK с продукцией других брендов в одном ряду — различаются габариты и шаг крепления;
• Проверяйте состояние контактов каждые 2–3 года — особенно в условиях повышенной влажности или пыли;
• Если нужна защита нулевого провода — выбирайте четырёхполюсный вариант или устанавливайте отдельный нулевой автомат.
