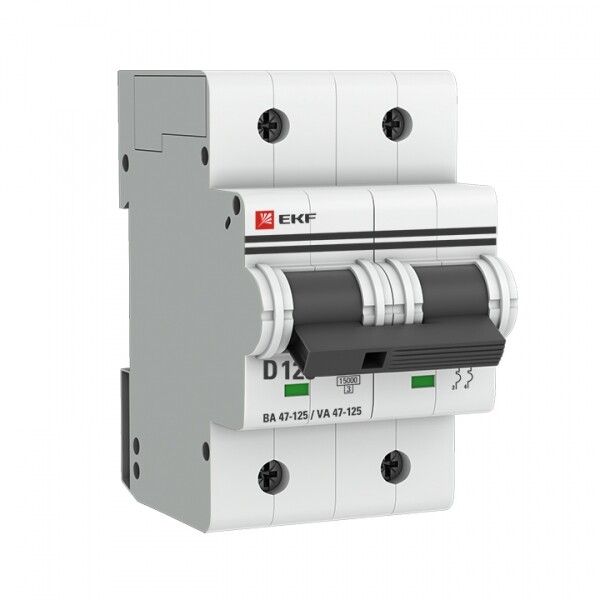

Автоматический выключатель ВА 47-125 2P 125А (D) 15кА EKF PROxima - mcb47125-2-125D

Автоматический выключатель ВА 47-125 — это двухполюсный модульный аппарат с номинальным током 125 А и характеристикой срабатывания D, предназначенный для защиты сетей от перегрузок и коротких замыканий. Произведённый компанией EKF, он сочетает высокую отключающую способность (15 кА) и совместимость со стандартной DIN-рейкой, что делает его подходящим решением как для промышленных объектов, так и для сложных бытовых систем.

Назначение и область применения

Автоматический выключатель ВА 47-125 защищает электрические цепи от сверхтоков — как длительных перегрузок, так и внезапных коротких замыканий. Он применяется в распределительных щитах административных, жилых и промышленных зданий. Подходит для питания мощного оборудования: насосов, компрессоров, конвейеров, печей, больших групп освещения и других нагрузок с высокими пусковыми токами. Благодаря классу токоограничения 3 и отключающей способности 15 кА, этот выключатель может заменить более крупные силовые автоматы в условиях повышенных требований к надёжности.

Технические характеристики

• Номинальный ток: 125 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Номинальное напряжение: 400 В переменного тока (AC) — рабочее напряжение сети, для которой предназначен аппарат.
• Номинальное напряжение изоляции (Ui): 660 В — максимальное напряжение, которое может безопасно выдерживать изоляция между токоведущими частями.
• Номинальная отключающая способность: 15 кА — максимальный ток короткого замыкания, который выключатель способен безопасно отключить.
• Характеристика срабатывания: D — позволяет выдерживать кратковременные пусковые токи до 10–20 раз от номинала, идеально для двигателей и трансформаторов.
• Количество полюсов: 2 — отключаются фаза и ноль одновременно; есть возможность коммутации нейтрали.
• Класс токоограничения: 3 — обеспечивает наименьшее прохождение тока КЗ через цепь перед отключением, снижая риск повреждений.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли.
• Поперечное сечение провода: 1–25 мм² — допустимый диапазон площади сечения подключаемых медных проводов.
• Рабочая температура: от –10 °C до +50 °C — подходит для установки в неотапливаемых помещениях, но не для улицы.
• Ширина: 3 модуля (54 мм) — занимает три стандартных места на DIN-рейке.
• Глубина монтажа: 44 мм — минимальная глубина щита, необходимая для правильной установки.
• Частота: 50 Гц — рассчитан на работу в сетях с промышленной частотой России и Европы.
• Номинальное импульсное выдерживаемое напряжение (Uimp): 4 кВ — устойчивость к кратковременным скачкам напряжения, например, от молний.
• Категория перенапряжения: III — предназначен для установки в распределительных устройствах, где возможны значительные переходные процессы.
• Степень загрязнения: 2 — допустимо наличие не проводящей пыли и временной влажности, типично для помещений.
• Серия: ВА 47-125 — соответствует требованиям ГОСТ Р 50345-2010 (МЭК 60898-2-2006).

Совместимость и монтаж

Выключатель ВА 47-125 устанавливается на стандартную DIN-рейку типа TS35. Монтаж осуществляется путём защёлкивания — никаких болтов или креплений не требуется. Ширина 3 модуля позволяет легко разместить его в любом типовом щите. Устройство совместимо с другими элементами серии PROxima от EKF, включая дополнительные модули: блокировки, сигнализацию, расцепители с нулевой последовательностью. Возможна дополнительная комплектация — можно заказать нужные аксессуары отдельно. Обратите внимание: для подключения используйте провода сечением 1–25 мм². Нельзя использовать многожильные провода без наконечников — они должны быть обжаты клеммными наконечниками для надёжного контакта.

Безопасность и стандарты

Автоматический выключатель ВА 47-125 соответствует российскому стандарту ГОСТ Р 50345-2010 и европейской норме IEC 60898-2-2006. Это гарантирует соответствие требованиям безопасности, точности срабатывания и долговечности. Применение серебросодержащей контактной группы увеличивает срок службы и снижает нагрев при работе. Двойной разрыв контактов и две дугогасительные камеры обеспечивают надёжное гашение дуги даже при максимальных токах КЗ. Сертифицирован для работы в климатическом исполнении УХЛ4 — то есть при колебаниях температур и влажности, характерных для большинства регионов РФ.

Преимущества

• Высокая отключающая способность (15 кА) — выше, чем у многих аналогичных устройств, что важно для промышленных объектов.
• Характеристика D — оптимальна для нагрузок с высокими пусковыми токами, таких как двигатели и насосы.
• Коммутация нейтрали — исключает опасность сохранения потенциала на нулевом проводе после отключения.
• Серебросодержащие контакты — снижают нагрев и продлевают срок службы.
• Поддержка дополнительной комплектации — можно добавить блоки сигнализации, дистанционного отключения и другие функции.
• Долгий гарантийный срок — 84 месяца, что говорит о уверенности производителя в качестве.

Ограничения применения

• Не предназначен для установки на улице или во влажных местах — степень защиты IP20 не защищает от брызг и пыли.
• Не работает при температурах ниже –10 °C — не рекомендован для холодных складов или неотапливаемых чердачных помещений зимой.
• Не подходит для постоянной работы при токах выше 125 А — превышение вызывает преждевременное срабатывание или выход из строя.
• Не имеет встроенной защиты от утечек тока — для этого нужны отдельные УЗО или дифференциальные автоматы.
• Не предназначен для частого ручного включения/выключения — это не рубильник, а защитное устройство.

Примеры использования

• Защита главного входа в квартиру или дом с мощной электроплитой, кондиционером и водонагревателем.
• Щитовая на производстве — управление и защита трёхфазного двигателя насоса или воздушного компрессора.
• Распределительный щит торгового центра — отключение группы светильников или рекламных конструкций.
• Объекты с высокой плотностью потребления энергии: кафе, автосервисы, мастерские — там, где запускаются тяжёлые механизмы.

Практические советы

• Выбирая автомат ВА 47-125, проверьте, чтобы сечение кабеля соответствовало заявленному диапазону 1–25 мм². Перегрузка по сечению — причина перегрева и отказа.
• При монтаже в щитах с ограниченной глубиной — учтите, что глубина аппарата составляет 44 мм. Минимальная глубина щита должна быть не менее 50 мм с запасом.
• Для защиты от утечек тока обязательно устанавливайте УЗО или дифавтомат до или после этого автомата — сам по себе он не реагирует на токи утечки.
• Если планируете часто обслуживать щит — выбирайте модели с возможностью блокировки и сигнализации состояния (доступны как дополнительные модули).
• Не закручивайте клеммы слишком сильно — это повредит пластик и может деформировать контакт. Достаточно усилия, чтобы провод не выпадал.
• Проверяйте соответствие категории перенапряжения III — если ваша система находится рядом с источниками помех (частотники, сварочные аппараты), это особенно важно.
