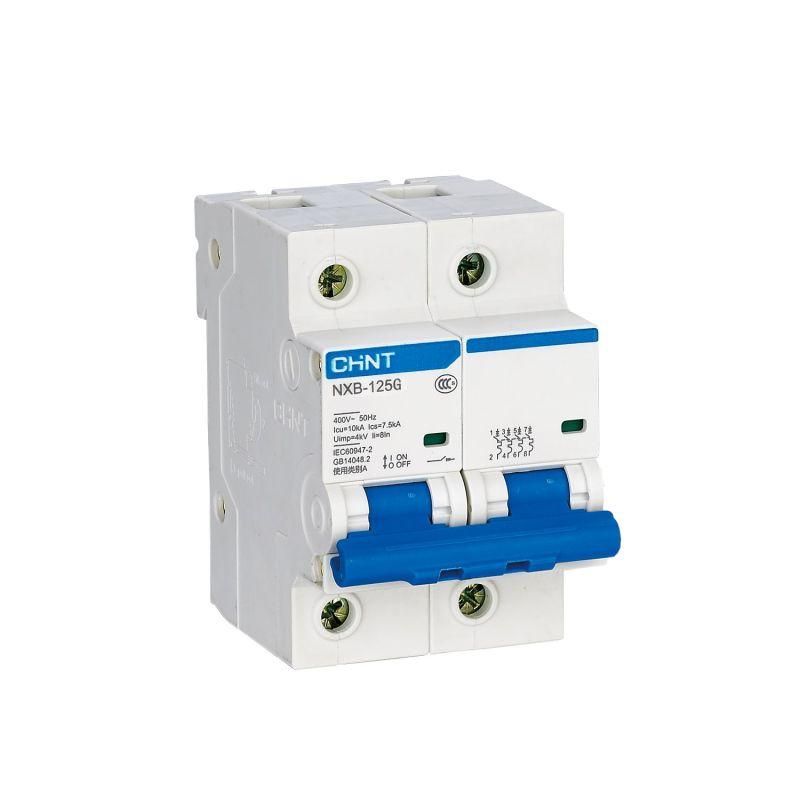

Выключатель автоматический двухполюсный NXB-125 2P 100A 10кА х-ка C (R) | 816133 CHINT

Автоматический выключатель NXB-125 — двухполюсный модульный аппарат с номинальным током 100 А и отключающей способностью 10 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд CHINT предлагает эту модель как надежное решение для промышленных, коммерческих и жилых объектов, где требуется высокая устойчивость к импульсным токам и удобство монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель NXB-125 используется для защиты линий переменного тока с напряжением до 400 В и частотой 50/60 Гц. Он обеспечивает безопасность при нечастых включениях и отключениях нагрузок, защищает проводку от перегрева и повреждений при коротком замыкании. Подходит для установки в щитах жилых домов, офисов, производственных помещений и других объектов, где есть доступ необученного персонала.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 2
• Отключающая способность: 10 кА (предельная), 7,5 кА (рабочая)
• Характеристика срабатывания: C (срабатывает при токе 8±20% от номинала — подходит для нагрузок с умеренным пусковым током)
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Рабочая температура: от -25 °C до +40 °C
• Частота: 50/60 Гц
• Ширина модуля: 3 модуля (54 мм)
• Класс токоограничения: 3 (быстрое гашение дуги, снижающее тепловую нагрузку на оборудование)
• Электрическая износостойкость: 10 000 циклов включения/отключения
• Механическая износостойкость: 20 000 циклов включения/отключения
• Степень загрязнения: 2 (умеренная запыленность, типично для внутренних помещений)

Совместимость и монтаж

Автоматический выключатель NXB-125 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением, соответствующим номинальному току 100 А, либо шины типа PIN и FORK. Устройство совместимо со всеми элементами серии NXB-125 — можно собирать многоступенчатые щиты с другими полюсами (1P, 3P, 4P) и дополнительными модулями. Обратите внимание: ширина одного полюса — 18 мм, поэтому два полюса занимают 36 мм, а корпус устройства — 54 мм с учетом фланцев.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Категория применения — A, что означает защиту исключительно от перегрузок и коротких замыканий, без учета сложных режимов работы. Класс токоограничения 3 гарантирует быстрое прекращение тока КЗ, минимизируя риск возгорания и повреждения кабеля. Индикатор положения контактов позволяет визуально определить, включен выключатель или отключен.

Преимущества

• Высокая отключающая способность (10 кА) — подходит для мест с возможностью больших токов КЗ, например, рядом с трансформаторами или вводными щитами.
• Характеристика C — идеальна для оборудования с умеренным пусковым током: насосы, компрессоры, светильники с люминесцентными лампами.
• Гибкость комплектации: возможно подключение дополнительных модулей (сигнальные контакты, расцепители).
• Долгий срок службы: более 20 тысяч механических циклов и 10 тысяч электрических.
• Простая визуальная индикация: окно показывает состояние контакта — “I” (вкл.) / “O” (выкл.).

Ограничения применения

• Не предназначен для постоянной частой коммутации — не заменяет контакторы или реле.
• Степень защиты IP20 не допускает использование во влажных, пыльных или наружных условиях без дополнительной защиты (например, в боксе с классом IP54+).
• Характеристика C не подходит для мощных двигателей с очень высоким пусковым током (например, крупные насосы, воздушные компрессоры) — для них лучше выбрать характеристику D.
• Работает только в пределах температур -25…+40 °C — требует контроля микроклимата в щите.

Примеры использования

• Защита силовой линии для группы станков с асинхронными двигателями средней мощности.
• Входной автомат в распределительном щите многоквартирного дома на 100 А.
• Щит управления конвейерной линией с несколькими приводами.
• Подключение кабеля питания к группе светодиодных светильников в торговом зале.

Практические советы

• Выбирая NXB-125 100 А, проверьте сечение кабеля — для 100 А рекомендовано медное сечение не менее 25 мм².
• При сборке щита учитывайте, что каждый полюс занимает 18 мм — для двухполюсного аппарата потребуется 54 мм свободного места на рейке.
• Если нужна удалённая сигнализация срабатывания — выбирайте версию с дополнительным контактом AL-X3.
• Не используйте этот автомат для защиты цепей с высоким пусковым током (более 10–12×Iн) — он может ложно срабатывать при запуске.
• Перед первым включением убедитесь, что все клеммы затянуты моментом, указанным в документации (обычно 2–2,5 Н·м).
