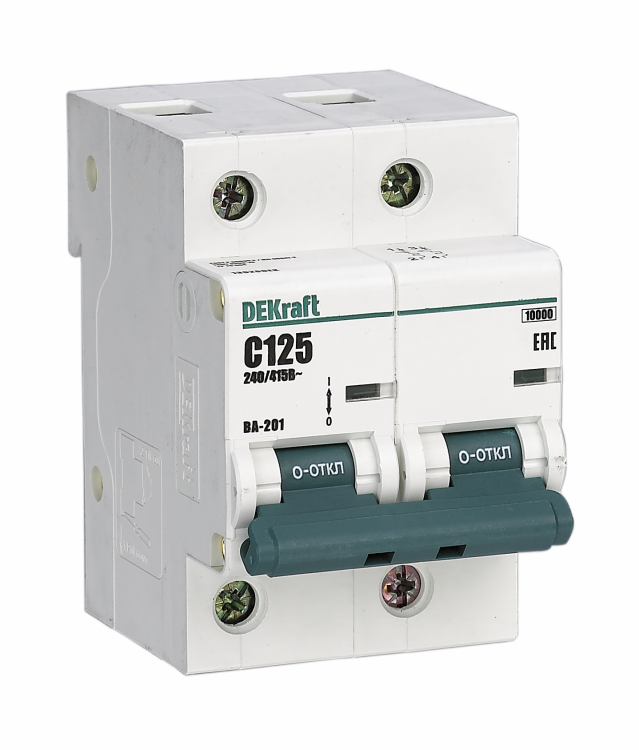

Автоматический выключатель ВА-201 от DEKraft — двухполюсное устройство на 125 А с характеристикой C и отключающей способностью 10 кА, предназначенное для защиты промышленных цепей переменного тока. Устройство устанавливается на DIN-рейку, надежно фиксируется и обеспечивает контроль состояния через индикатор положения.

Назначение и область применения

Автоматический выключатель ВА-201 используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах. Подходит для питания оборудования с высокими пусковыми токами — например, двигателей, компрессоров, сварочных аппаратов и конвейеров. Напряжение 230/400 В позволяет применять его в трехфазных сетях с заземлённой нейтралью. Устройство рассчитано на стационарную установку в распределительных щитах.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 230 В (фаза-нейтраль) / 400 В (фаза-фаза)
• Количество полюсов: 2
• Отключающая способность: 10 кА — способен прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с пусковыми токами
• Тип тока: переменный (AC), частота 50 Гц
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ, повышает безопасность
• Ширина: 3 модуля (54 мм)
• Глубина монтажа: 72 мм
• Максимальное сечение кабеля: 50 мм² (клеммы поддерживают до 50 мм², хотя в описании указано 35 мм² — рекомендуется проверить реальные возможности клемм перед монтажом)
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность
• Способ монтажа: на DIN-рейку типа TS35

Совместимость и монтаж

Автоматический выключатель ВА-201 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно зафиксировать устройство двумя защелками — они обеспечивают прочное и быстрое крепление без инструментов. Клеммы расположены сверху и снизу, позволяют подключать одножильные и многожильные провода. Рекомендуется использовать наконечники для многожильных проводов сечением более 16 мм². Обязательно соблюдайте момент затяжки — избыточное усилие может повредить контактную группу.

Безопасность и стандарты

Выключатель соответствует требованиям:

• ТР ТС 004/2011 — технический регламент ЕАЭС по безопасности низковольтного оборудования
• ГОСТ Р 50030.2-2010 (МЭК 60947-2-98) — международный стандарт на автоматические выключатели для низковольтных распределительных систем
• ГОСТ 9098-78 — требования к конструкции и испытаниям коммутационных аппаратов

Класс токоограничения 3 и монолитная лицевая панель снижают риск возникновения дугового замыкания. Индикатор положения контактов («ON/OFF») виден даже при закрытой крышке щита — это исключает необходимость вскрытия для проверки состояния устройства.

Преимущества

• Двухпозиционная защелка ускоряет установку и исключает случайное выпадение при вибрациях
• Индикатор состояния контакта — нагляден и не зависит от положения рукоятки, что удобно при диагностике
• Высокая отключающая способность (10 кА) обеспечивает защиту в условиях возможных аварийных токов
• Поддержка больших сечений кабелей (до 50 мм²) — позволяет подключать мощные линии без переходников
• Климатическое исполнение УХЛ4 делает устройство пригодным для использования в неотапливаемых помещениях и на объектах с суровым климатом

Ограничения применения

• Не предназначена для работы во взрывоопасных средах — степень защиты IP20 не обеспечивает герметичность
• Не подходит для постоянного использования в условиях повышенной запылённости или сырости — требует установки внутри закрытого щита
• Не имеет функции дифференциальной защиты — для защиты от утечек тока требуется дополнительно устанавливать УЗО
• Работает только с переменным током — не применяется в цепях постоянного тока
• Максимальное сечение кабеля 50 мм² — для проводов большего сечения потребуются специальные адаптеры или другие модели

Примеры использования

• Защита силовой линии двигателя насоса 75 кВт в водоканале
• Щитовая защита конвейерной линии на заводе по производству пищевых продуктов
• Распределительный щит на участке сварочного производства
• Обеспечение отключения группы освещения и розеток в производственном корпусе

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и класса токоограничения — для кабелей 35–50 мм² используйте наконечники с опрессовкой
• Не забудьте про координацию с другими автоматами — ВА-201 должен располагаться после вводного автомата с более высокой отключающей способностью
• При использовании в холодных помещениях убедитесь, что температура не ниже −40 °C — при экстремальных значениях возможно изменение времени срабатывания
• Для обслуживания — отключите питание, затем проверьте индикатор: если он не меняет цвет при перемещении рукоятки, есть проблема с механизмом
• Артикул 13026dek — единственный номер для заказа запчастей и гарантийного ремонта; сохраняйте его при оформлении заявки
