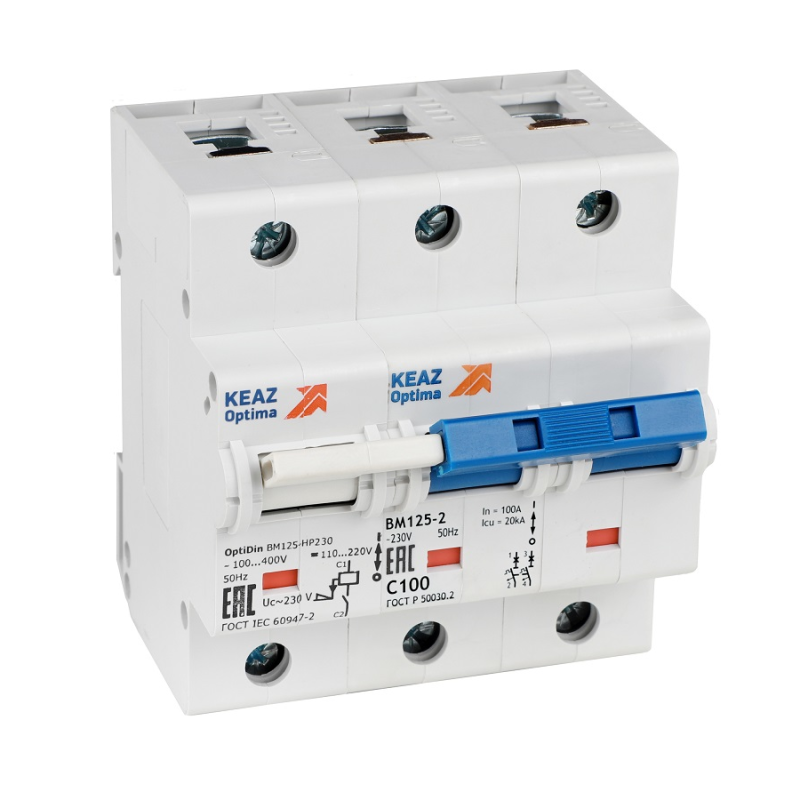

Выключатель автоматический модульный 2п C 125А 10кА OptiDin BM125-2NC125-НР-8ln-УХЛ3 с независимым расцепителем КЭАЗ 336374

Автоматический выключатель BM125-2NC125-НР-8ln-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей переменного тока с номинальным током до 125 А. Устройство сочетает функции тепловой и электромагнитной защиты с возможностью удалённого отключения через независимый расцепитель, что делает его удобным для систем автоматизации и управления энергоснабжением.

Назначение и область применения

BM125-2NC125-НР-8ln-УХЛ3 используется для защиты линий питания мощного оборудования: промышленных станков, насосных групп, конвейеров, систем вентиляции и других нагрузок с высокими пусковыми токами. Наличие независимого расцепителя позволяет управлять отключением выключателя дистанционно - например, из пульта управления или по сигналу от системы безопасности. Подходит для установки в щитах распределительных устройств, где требуется точный контроль над питанием.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 230 В - рассчитан на работу в однофазных сетях переменного тока;
• Количество полюсов: 2 - защищает фазу и нейтраль одновременно, включая коммутируемый нейтральный проводник;
• Номинальная отключающая способность: 15 кА - способен безопасно отключить ток короткого замыкания до 15 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренными пусковыми токами, таких как двигатели, освещение, нагреватели;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая термическое воздействие на оборудование;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, не предназначена для работы во влажной среде;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Модульная ширина: 3 модуля (54 мм) - занимает стандартную ширину в DIN-рейке;
• Глубина монтажа: 75 мм - требует достаточного свободного пространства внутри шита;
• Категория перенапряжения IV - допустимо применение в местах подключения к распределительным сетям, включая входные точки зданий;
• Степень загрязнения 2 - подходит для помещений с умеренным уровнем пыли и влаги, но не для агрессивных сред;
• Работает при температуре до УХЛ3 - рассчитан на эксплуатацию в условиях холодного климата, в том числе в неотапливаемых помещениях.

Совместимость и монтаж

BM125-2NC125-НР-8ln-УХЛ3 устанавливается на DIN-рейку типа 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2. Выключатель имеет возможность подключения внешнего независимого расцепителя, который активируется при подаче напряжения на его катушку (обычно 24–230 В AC/DC). Монтаж следует выполнять с учётом глубины 75 мм - недостаток места может затруднить закрывание крышки щита. Коммутируемый нейтральный проводник позволяет полностью размыкать цепь, включая N-провод, что важно для соблюдения норм безопасности в промышленных установках.

Безопасность и стандарты

BM125-2NC125-НР-8ln-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применение класса токоограничения 3 и категории перенапряжения IV повышает уровень защиты оборудования и персонала при аварийных режимах. Устройство прошло испытания на механическую прочность, долговечность и электрическую стойкость. Сертифицирован для использования в промышленных объектах РФ.

Преимущества

• Независимый расцепитель даёт возможность удалённого отключения без доступа к самому выключателю - удобно для систем АСУ ТП и аварийного отключения;
• Высокая отключающая способность (15 кА) обеспечивает надёжность даже при серьёзных КЗ в распределительных сетях;
• Коммутируемый нейтраль - соответствие современным требованиям безопасности, особенно в IT и TN-S системах;
• Класс 3 токоограничения минимизирует риск повреждения кабелей и контактов при коротком замыкании;
• Исполнение УХЛ3 позволяет использовать выключатель в неотапливаемых помещениях, на открытых площадках и в суровых климатических условиях.

Ограничения применения

• Не предназначен для установки вне щитов - степень защиты IP20 исключает использование в сырых, пыльных или уличных условиях;
• Не работает с постоянным током - только переменный ток 50 Гц;
• Напряжение сети не выше 230 В - нельзя применять в трёхфазных системах 380 В без правильного подбора полюсов;
• Для работы независимого расцепителя необходим источник управления - без него функция отключения неактивна;
• Ширина 3 модуля и глубина 75 мм требуют наличия достаточно большого места в щите - не подходит для компактных распределительных коробок.

Примеры использования

• Защита силового кабеля, питающего промышленный станок с асинхронным двигателем;
• Отключение группы осветительных приборов в цеху по команде с пульта;
• Обеспечение аварийного отключения вентиляторов при сработке датчиков температуры;
• Комбинированная защита вводного устройства в здании с использованием независимого расцепителя по сигналу от пожарной сигнализации.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля соответствовало заявленному максимуму - 50 мм2; используйте наконечники для многожильных проводов;
• Подключение независимого расцепителя выполняйте после основного питания - сначала запитайте выключатель, потом подайте управление на катушку;
• При установке в щит с ограниченной глубиной - убедитесь, что задняя стенка не препятствует выходу механизма расцепления;
• Для увеличения функциональности можно дополнительно установить блоки сигнализации положения или дополнительные контакты - BM125-2NC125-НР-8ln-УХЛ3 поддерживает такую комплектацию;
• Не путайте с аналогичными моделями с меньшей отключающей способностью - здесь указано 15 кА, а не 10 кА, как в некоторых старых версиях.
