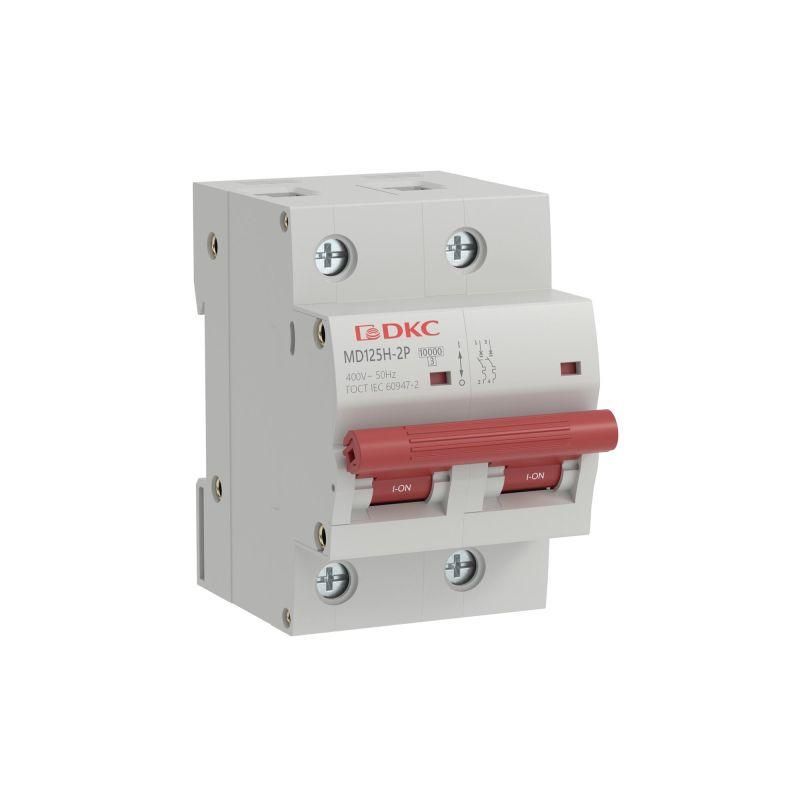

Автоматический выключатель модульный YON max типа MD125H, 6кА, 2 полюса, хар-ка C, 125А | MD125H-2PC125 DKC ДКС

Автоматический выключатель MD125H-2PC125 серии YON MAX - двухполюсный модульный аппарат на 125 А с характеристикой C и отключающей способностью 10 кА, предназначенный для защиты сетей от перегрузок и коротких замыканий. Устанавливается на DIN-рейку и применяется в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

MD125H-2PC125 защищает электрические цепи от повреждений при длительной перегрузке и аварийных токах короткого замыкания. Подходит для ручного включения и отключения нагрузки, хотя не предназначен для частых операций. Применяется в распределительных щитах зданий: жилых домах, многоэтажках, торговых центрах, офисах, школах и больницах. Особенно эффективен там, где требуется защита мощных потребителей - кондиционеров, насосов, систем вентиляции, тепловых завес.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 2 - защищает две фазы одновременно, подходит для однофазных цепей с двумя проводниками (L+N)
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала; оптимальна для смешанных нагрузок с умеренным пусковым током (например, освещение, бытовые приборы, малые двигатели)
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трёхфазные сети 380/220 В
• Напряжение изоляции: 500 В - обеспечивает безопасную работу при кратковременных скачках напряжения
• Импульсное выдерживаемое напряжение: 10 кВ - устойчив к грозовым и коммутационным перенапряжениям
• Ширина по модулям: 3 М - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый)
• Глубина монтажа: 77,3 мм - требует достаточного места внутри щита
• Рабочая температура: от –25C до +40C - допустимо использование в неотапливаемых помещениях, но не в условиях экстремального холода
• Степень защиты IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды
• Поперечное сечение проводника: до 50 мм2 - позволяет подключать толстые медные кабели
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого отключения
• Категория перенапряжения: IV - соответствует требованиям для установки на входе в здание или в распределительных устройствах
• Частота: 50 Гц - для сетей России и стран СНГ
• Степень загрязнения: 3 - рассчитан на работу в помещениях с повышенной запылённостью (например, мастерские, склады)

Совместимость и монтаж

MD125H-2PC125 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо соблюдать минимальную глубину щита - 77,3 мм. Подключение осуществляется через верхние и нижние зажимы, совместимые с проводниками сечением до 50 мм2. Оба полюса имеют механическую связь - при срабатывании одного отключаются оба. Совместим с другими устройствами серии YON MAX: контакторами, УЗО, реле, что позволяет собирать полноценные щитовые решения. Не рекомендуется использовать рядом с источниками сильного нагрева - влияет на точность срабатывания.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российским нормам для автоматических выключателей. Класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие требованиям к оборудованию на вводе в здание. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к возгоранию и механическим воздействиям. Сертифицирован для работы в условиях степени загрязнения 3, что делает его пригодным для промышленных помещений.

Преимущества

• Ударопрочный корпус с семью заклёпками - увеличенная механическая прочность против деформации при монтаже или внешнем воздействии
• Огнестойкий материал корпуса - снижает риск распространения пламени при аварии
• Поддержка крупных сечений проводов (до 50 мм2) - исключает необходимость переходников
• Гарантия 5 лет - подтверждает надёжность конструкции и качества сборки
• Совместимость с другими изделиями серии YON MAX - упрощает проектирование и обслуживание щитов
• Ярко выраженная рычажная ручка - легко отличить положение “вкл” / “выкл”, даже в плохо освещённом месте

Ограничения применения

• Не предназначен для частого ручного включения/отключения - это сокращает срок службы механизма
• IP20 - нельзя устанавливать во влажных местах (баня, бассейн, улица) без дополнительной защиты
• Работает только при температуре выше –25C - не подходит для холодных складов или неотапливаемых объектов зимой
• Характеристика C не оптимальна для мощных двигателей с высоким пусковым током - лучше выбрать D
• Только два полюса - не используется для трёхфазных цепей без третьего автомата

Примеры использования

• Защита вводного щита квартиры с мощными кондиционерами и электрокотлом
• Автомат на входе в щит торгового павильона с несколькими светильниками и холодильными камерами
• Щит управления насосной станцией в коттедже - предохраняет от перегрузки при запуске насоса
• Распределительный щит административного здания - защищает группу розеток и освещения

Практические советы

• Выбирая MD125H-2PC125, проверьте, чтобы сечение кабеля на входе было не более 50 мм2 - иначе невозможно плотное соединение
• При установке в щите оставьте минимум 80 мм свободной глубины - это обеспечит легкий доступ к зажимам
• Если ваша нагрузка имеет высокий пусковой ток (например, компрессор, насос), рассмотрите вариант с характеристикой D вместо C
• Для защиты от перенапряжений используйте этот автомат вместе с УЗИП - он сам не защищает от импульсов, только от токов
• При использовании в паре с другим автоматом - всегда располагайте MD125H-2PC125 на входе, как основной защитный элемент
• Проверяйте маркировку перед монтажом: серия YON MAX, артикул md125h-2pc125, номинал 125 A - чтобы не перепутать с аналогичными, но менее мощными моделями
