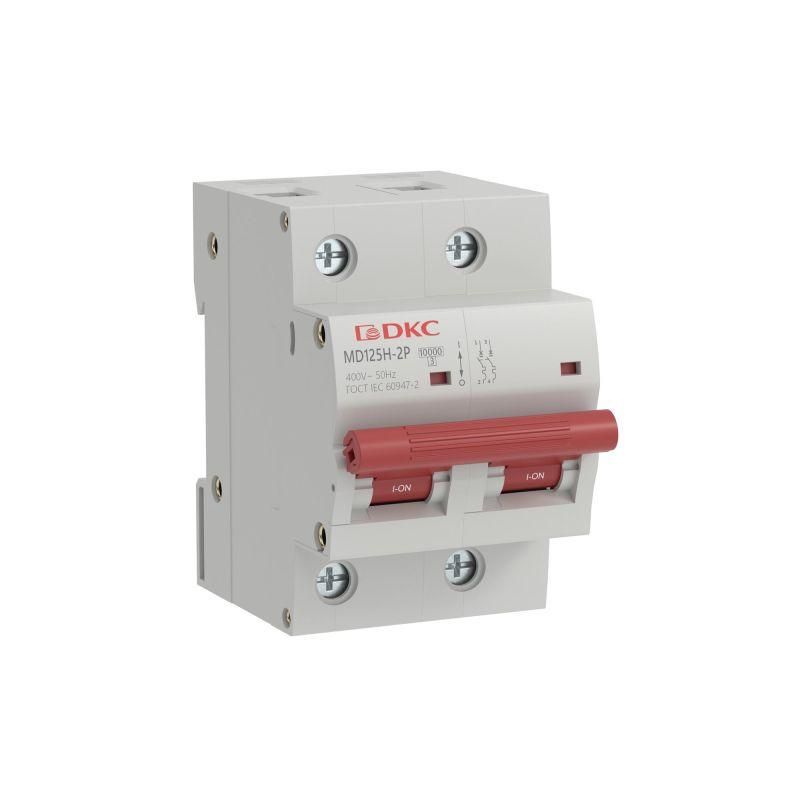

Автоматический выключатель модульный YON max типа MD125H, 6кА, 2 полюса, хар-ка D, 125А | MD125H-2PD125 DKC ДКС

Автоматический выключатель MD125H-2PD125 серии YON MAX - двухполюсный модульный аппарат на 125 А с характеристикой D и отключающей способностью 10 кА, предназначенный для защиты мощных цепей от перегрузок и коротких замыканий. Установка на DIN-рейку позволяет легко интегрировать его в распределительные щиты промышленных и коммерческих объектов.

Назначение и область применения

MD125H-2PD125 используется для защиты силовых цепей с высокими пусковыми токами, где требуется селективное отключение при длительной перегрузке или КЗ. Подходит для питания оборудования с индуктивной нагрузкой: электродвигатели, насосы, компрессоры, конвейеры, системы вентиляции. Применяется в промышленных щитах, распределительных пунктах, административных зданиях, торговых центрах и крупных жилых комплексах.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 2 - защищает две фазы одновременно, подходит для трехфазных систем с использованием двух фаз + N
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: D - срабатывает при токах 10–20 крат от номинала, оптимальна для двигателей и других устройств с высоким пусковым током
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на работу в сетях 380/400 В
• Напряжение изоляции: 500 В - обеспечивает безопасную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 10 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Глубина монтажа: 77,3 мм - требует достаточного свободного пространства внутри шита
• Рабочая температура: от –25 C до +40 C - допустимый диапазон для внутренних помещений, не предназначен для улицы
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищен от воды и пыли
• Поперечное сечение провода: до 50 мм2 - можно подключать толстые медные кабели
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, повышает безопасность
• Категория перенапряжения: IV - предназначен для установки на входе электроустановок, где возможны самые высокие переходные процессы
• Частота: 50 Гц - совместим с сетями России и стран СНГ

Совместимость и монтаж

MD125H-2PD125 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо обеспечить доступ к контактным зажимам сверху и снизу. Максимальное сечение подключаемого провода - 50 мм2, что соответствует кабелям типа ВВГнг-Ls, NYM или аналогичным. Надежное затягивание винтов клемм обязательно - слабый контакт вызывает нагрев и выход из строя. Выключатель совместим с другими изделиями серии YON MAX, что позволяет собирать унифицированные щиты. Возможна дополнительная комплектация: сигнализирующие контакты, расцепители, боковые крышки - уточняйте при заказе.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена из армированного стекловолокном полиамида - материал устойчив к механическим воздействиям, не распространяет горение и сохраняет целостность даже при перегреве. Сертификаты производителя подтверждают соответствие нормам безопасности для промышленного и коммерческого использования. Класс перенапряжения IV и класс токоограничения 3 обеспечивают повышенную защиту от аварийных режимов.

Преимущества

• Ударопрочный корпус с семью заклепками - увеличенная механическая прочность против деформаций при сборке и эксплуатации
• Огнестойкий материал корпуса - снижает риск возгорания при КЗ
• Долговечность и надежность - серия YON MAX прошла тестирование на более чем 10 000 операций включения/отключения
• Удобство монтажа - четко фиксируется на рейке, имеет ярлык для подписи
• Гарантия 5 лет - один из самых длинных сроков среди аналогов
• Широкий ассортимент серии - возможность подбора по току, числу полюсов и характеристике для любых задач

Ограничения применения

• Не предназначен для установки вне помещения - степень защиты IP20 исключает использование на улице, в сырых или запыленных местах
• Не рекомендован для частого ручного включения/отключения - хотя допускается, частые операции сокращают срок службы механизма
• Подходит только для AC-сетей - нельзя использовать в цепях постоянного тока
• Требуется минимальная глубина шита 77,3 мм - не подходит для узких или старых щитов
• Характеристика D неэффективна для освещения и бытовой техники - для них лучше подходят B или C

Примеры использования

• Защита главного ввода в торговом центре с несколькими двигателями лифтов и кондиционеров
• Щит управления насосной станцией - предохраняет от пусковых токов при запуске трёхфазных насосов
• Распределительный щит на производстве: питание станков с асинхронными двигателями
• Общий автомат перед группой розеток в логистическом центре, где работают мощные зарядные устройства

Практические советы

• Выбирая MD125H-2PD125, проверьте, чтобы расчетный ток нагрузки был ниже 125 А - не используйте на грани, особенно при высоких температурах окружающей среды
• При подключении кабелей сечением 35–50 мм2 используйте наконечники - так надежнее и легче затянуть
• Не устанавливайте рядом с источниками тепла - превышение +40 C снижает реальную рабочую способность аппарата
• Для систем с несколькими уровнями защиты - согласуйте время срабатывания с нижестоящими автоматами, чтобы избежать ложных отключений
• При необходимости подпишите выключатель сразу после монтажа - это ускорит поиск неисправности в будущем
