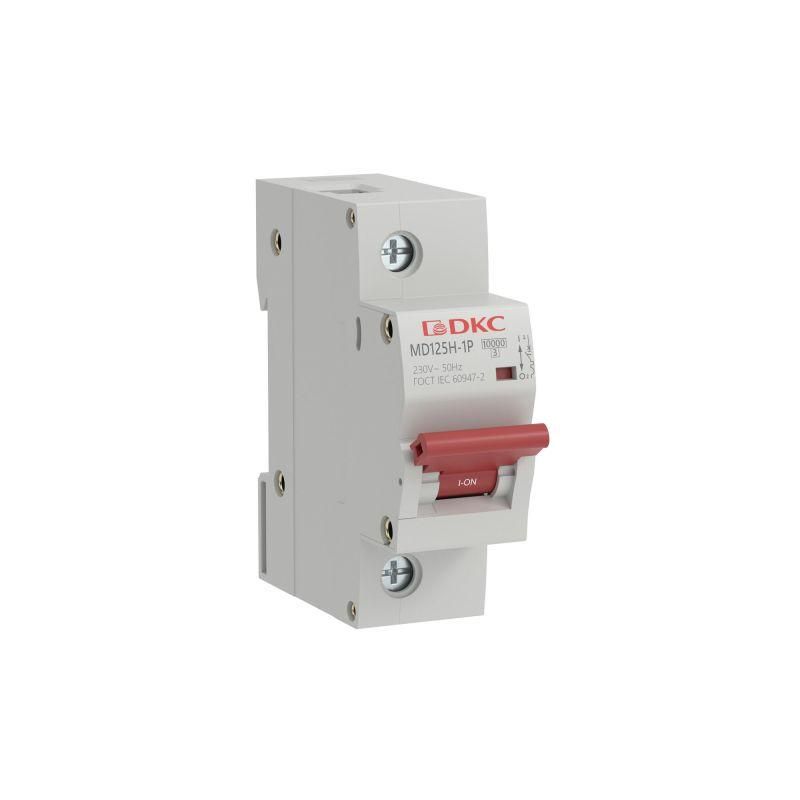

Автоматический выключатель модульный YON max типа MD125H, 6кА, 1 полюса, хар-ка D, 125А | MD125H-1PD125 DKC ДКС

Автоматический выключатель MD125H-1PD125 от DKC (YON MAX) - это однополюсный модульный аппарат с номинальным током 125 А и характеристикой срабатывания D, предназначенный для защиты цепей от перегрузок и коротких замыканий. Подходит для промышленных и коммерческих объектов, где требуется высокая устойчивость к пусковым токам.

Назначение и область применения

MD125H-1PD125 используется для защиты электрических цепей с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов и мощного освещения. Применяется в распределительных щитах промышленных предприятий, торговых центров, коттеджей, ЖКХ и объектов социальной инфраструктуры. Также подходит для ручного включения и отключения нагрузки, хотя не предназначен для частых операций.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 230 В переменного тока (AC), 50 Гц - рассчитан на стандартную бытовую и промышленную сеть.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А.
• Характеристика срабатывания: D - срабатывает при токе 10–20 крат от номинала, что позволяет избежать ложных срабатываний при пуске оборудования с высокими пиками.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловые повреждения в цепи.
• Номинальное напряжение изоляции: 500 В - гарантированная изоляция между токоведущими частями и корпусом.
• Импульсное выдерживаемое напряжение: 10 кВ - защищён от скачков напряжения, таких как молнии или коммутационные перенапряжения.
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли; применяется только внутри щитов.
• Рабочий температурный диапазон: от –25 C до +40 C - подходит для неотапливаемых помещений, но не для экстремальных условий.
• Максимальное сечение провода: 50 мм2 - совместим с крупными медными кабелями, используемыми в силовых линиях.
• Ширина по модулям: 1,5 модуля - занимает минимальное место в щите (стандарт DIN 43880).
• Глубина монтажа: 77,3 мм - требует достаточного внутреннего пространства в щите для свободной установки.

Совместимость и монтаж

MD125H-1PD125 устанавливается на DIN-рейку шириной 35 мм, как все стандартные модульные автоматы. Совместим с другими устройствами серии YON MAX и большинством щитов промышленного и жилищного сектора. Для подключения используйте провода сечением до 50 мм2 - зажимы рассчитаны на плотное и надёжное соединение. Убедитесь, что глубина щита минимум 80 мм, чтобы не задевать механизм за тыльную стенку. Возможна дополнительная комплектация: можно установить контакты, расцепители или сигнализаторы положения, если требуется удалённый контроль.

Безопасность и стандарты

Выключатель соответствует требованиям IEC/EN 60947-2. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к механическим воздействиям, не распространяет горение и сохраняет целостность даже при перегреве. Категория перенапряжения IV указывает на применение в местах с высоким риском переходных процессов - например, на входе в здание или перед мощным оборудованием.

Преимущества

• Ударопрочный корпус с 7 заклёпками - увеличенная механическая прочность против деформации при сборке или аварии.
• Огнестойкий материал - снижает риск возгорания при серьёзных отказах.
• Гарантия 5 лет - подтверждает надёжность производства и качество материалов.
• Удобный рычаг включения/выключения - хорошо виден и легко управляемый даже в условиях ограниченного доступа.
• Ярко выраженная индикация состояния - положение «вкл./выкл.» чётко определяется визуально.

Ограничения применения

• Не предназначен для работы вне помещения - степень защиты IP20 исключает использование во влажных, пыльных или открытых зонах.
• Не рекомендован для частого ручного включения/отключения - это не рубильник, а защитное устройство.
• Не работает при температурах ниже –25 C - возможны проблемы с пластиковыми элементами и смазкой механизма.
• Подходит только для однофазных сетей 230 В - трёхфазные системы требуют трёхполюсных аналогов.

Примеры использования

• Защита двигателя насоса в системе водоснабжения коттеджа.
• Щитовая защита группы мощных светильников в торговом зале.
• Вводной автомат для промышленного конвейера с асинхронным двигателем.
• Распределительный щит административного здания с группой нагрузок до 125 А.

Практические советы

• Выбирая MD125H-1PD125, проверьте, что ваша сеть имеет достаточную отключающую способность - 10 кА достаточно для большинства объектов, но в старых сетях с малой мощностью трансформаторов может хватить и 6 кА (есть версии с этим значением).
• При монтаже не затягивайте зажимы слишком сильно - это может повредить контактную поверхность и вызвать нагрев.
• Если планируете использовать в холодном помещении (например, на даче зимой), убедитесь, что температура не опускается ниже –25 C - иначе срок службы снизится.
• Для сложных систем лучше сочетать этот автомат с УЗО - он не защищает от утечек тока, только от перегрузок и КЗ.
• При замене - всегда отключайте питание. Несмотря на внешнюю безопасность, токоведущие части находятся под напряжением даже при выключенном положении, если питание не отключено на входе.
