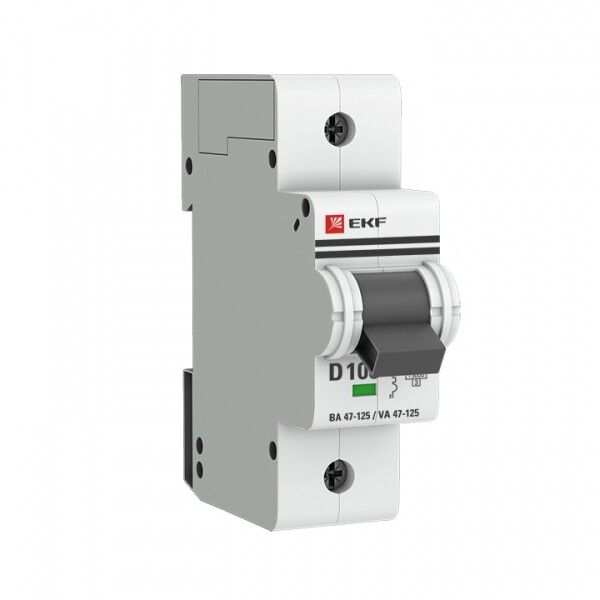

Автоматический выключатель ВА 47-125 1P 100А (D) 15кА EKF PROxima - mcb47125-1-100D

Автоматический выключатель однополюсный 100А D 15кА ВА 47-125 от EKF — устройство для защиты электрических цепей от перегрузок и коротких замыканий, предназначенное для установки на DIN-рейку в бытовых и промышленных распределительных щитах. Модель ВА 47-125 сочетает высокую отключающую способность и компактную форму, что делает её удобным решением для нагрузок до 100 А.

Назначение и область применения

Автоматический выключатель ВА 47-125 защищает одиночные линии переменного тока от сверхтоков: перегрузок (долговременных превышений тока) и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется надёжная защита мощных потребителей — например, электрокотлов, насосов, кондиционеров, промышленного оборудования.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 230 В переменного тока (AC), допускает работу в сетях до 400 В между фазами.
• Номинальная отключающая способность: 15 кА — способность безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: D — подходит для цепей с высокими пусковыми токами (например, двигатели, трансформаторы); срабатывает при токе 10–20 крат от номинала.
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки) — двойная защита в одном устройстве.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли — устанавливается внутри закрытых щитов.
• Поперечное сечение провода: 1–25 мм² — совместим с медными проводниками этого сечения.
• Ширина: 1,5 модуля (27 мм) — занимает мало места на DIN-рейке.
• Глубина монтажа: 44 мм — требует минимального свободного пространства за щитом.
• Рабочий диапазон температур: от –10 °C до +50 °C — подходит для большинства внутренних условий, включая неотапливаемые помещения.
• Номинальное напряжение изоляции (Ui): 660 В — гарантирует безопасную изоляцию при повышенных напряжениях.
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ — устойчив к кратковременным скачкам напряжения, таким как удары молнии или коммутационные помехи.
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая термическую и механическую нагрузку на проводку.
• Частота: 50 Гц — для стандартных сетей России и стран СНГ.
• Категория перенапряжения: III — рассчитан на использование в распределительных устройствах, где возможны значительные переходные процессы.
• Стандарт: ГОСТ Р 50345-2010 (соответствует IEC 60898-1/2).

Совместимость и монтаж

Автоматический выключатель ВА 47-125 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания — никаких болтов или инструментов не требуется. Подключение проводов осуществляется через винтовые зажимы. Обеспечивает плотный контакт даже при использовании многожильных проводов с наконечниками. Совместим со всеми элементами серии PROxima: шины, дополнительные контакты, блокировки, сигнализаторы положения. Может устанавливаться рядом с другими автоматами, т.к. имеет компактную ширину 1,5 модуля.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Класс токоограничения 3 и двойная дугогасительная система обеспечивают безопасное гашение дуги при аварийных режимах. Серебросодержащие контакты повышают долговечность и снижают нагрев. Напряжение изоляции 660 В и импульсная прочность 4 кВ позволяют использовать устройство в условиях с высокой вероятностью перенапряжений. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но требует установки в закрытый щит.

Преимущества

• Высокая отключающая способность (15 кА) позволяет применять его вместо более крупных силовых автоматов в сложных системах.
• Компактная форма (1,5 модуля) экономит место в щите, особенно важно при ограниченном пространстве.
• Двойная система гашения дуги увеличивает надёжность и срок службы при частых срабатываниях.
• Серебросодержащие контакты снижают риск окисления и перегрева, продлевая срок службы.
• Поддержка дополнительной комплектации — можно легко добавить блоки сигнализации, дистанционного отключения или блокировок.
• Длительная гарантия — 84 месяца (7 лет) — подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для работы в открытых, влажных или запылённых местах — степень защиты IP20 требует установки только во внутренние щиты.
• Не работает с постоянным током (DC) — только для переменного тока 50 Гц.
• Не рекомендован для защиты цепей с очень частыми пусками (более 10–15 раз в час) — может снизить срок службы контактов.
• Не подходит для цепей с пусковыми токами выше 20×Iн — для таких случаев нужен класс C или B, а не D.
• Не имеет функции дифференциальной защиты — для защиты от утечек тока необходимо устанавливать отдельный УЗО.

Примеры использования

• Защита линии питания электрокотла мощностью 20–23 кВт в частном доме.
• Отключение цепи насоса для системы отопления в многоэтажном здании.
• Щитовая защита промышленного станка с асинхронным двигателем 7,5 кВт.
• Распределительный щит на складе с несколькими мощными светильниками и вентиляторами.
• Замена старого автомата с меньшей отключающей способностью (например, 6–10 кА) на современный вариант с 15 кА.

Практические советы

• Выбирая автомат ВА 47-125, проверьте сечение кабеля: он должен быть не менее 16 мм² для тока 100 А (по таблицам ПУЭ).
• При монтаже затягивайте зажимы усилием 0,8–1,0 Н·м — недостаточно или слишком сильно затянутые контакты вызывают перегрев.
• Если в цепи есть двигатель — убедитесь, что пусковой ток не превышает 20×100 = 2000 А. Если больше — выбирайте другой тип расцепителя или используйте пускатель с реле времени.
• Для комплексной защиты параллельно с этим автоматом установите УЗО (например, 30 мА) — чтобы защитить людей от поражения током.
• При установке в холодном помещении (ближе к –10 °C) убедитесь, что щит не подвергается конденсации — это может нарушить изоляцию.
• Проверяйте соответствие артикула mcb47125-1-100d при заказе — другие варианты серии могут иметь другую характеристику (B, C) или число полюсов.
