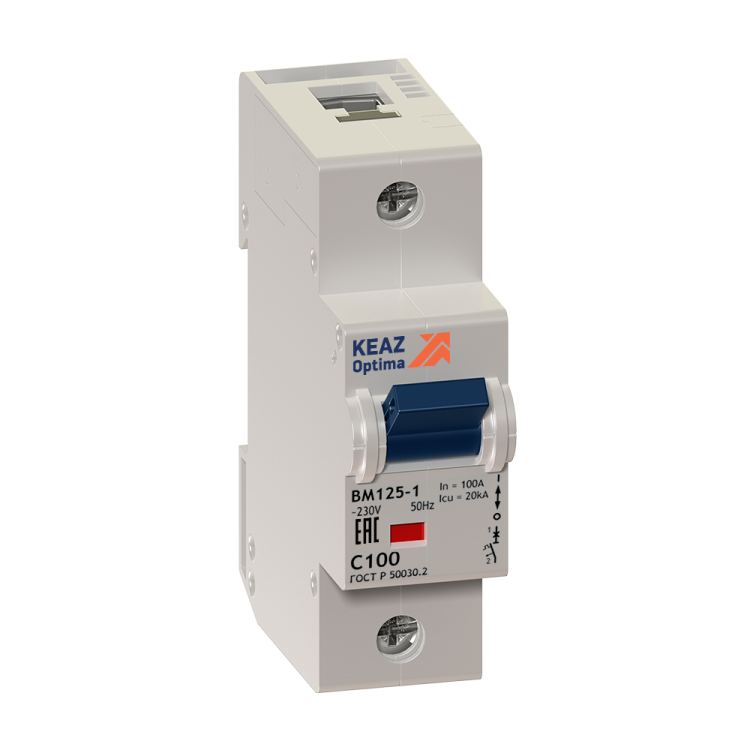

Выключатель автоматический однополюсный OptiDin BM125 100А D 15кА (BM125-1D100-14ln-УХЛ3) | 138596 КЭАЗ

Автоматический выключатель однополюсный 100А D 15кА BM125-1D100-14ln-УХЛ3 от КЭАЗ — надёжное устройство для защиты цепей с высокими пусковыми токами, установленное на DIN-рейку. Применяется в промышленных и энергетических системах, где требуется устойчивость к кратковременным перегрузкам. Артикул BM125-1D100-14ln-УХЛ3 соответствует требованиям ГОСТ Р 50030.2-2010 и рассчитан на работу в условиях УХЛ3.

Назначение и область применения

Автоматический выключатель однополюсный 100А D 15кА BM125-1D100-14ln-УХЛ3 предназначен для защиты электрических цепей от сверхтоков — коротких замыканий и длительных перегрузок. Подходит для управления мощными нагрузками с высокими пусковыми токами, такими как двигатели, компрессоры, сварочные аппараты и крупные нагревательные элементы. Используется в распределительных щитах промышленных объектов, производственных линий, насосных станций и других местах с жёсткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Тип тока: Переменный (AC), частотой 50 Гц.
• Номинальное напряжение: 230 В — рабочее напряжение сети, для которой предназначен выключатель.
• Количество полюсов: 1 — защищает одну фазную линию.
• Отключающая способность: 15 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: D — позволяет временно игнорировать пусковые токи до 10–20 крат от номинала, что важно для двигателей и трансформаторов.
• Тип расцепителя: Электромагнитный (для КЗ) + тепловой (для перегрузок).
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям и от предметов более 12 мм; не предназначена для работы во влажной среде.
• Класс токоограничения: 4 — быстродействующий выключатель, снижающий энергию КЗ до минимального уровня.
• Номинальное импульсное напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения (например, от молний).
• Максимальное сечение кабеля: 35 мм² — допустимый размер медного провода для подключения.
• Ширина по модулям: 1,5 модуля — занимает 27 мм на DIN-рейке.
• Глубина монтажа: 75 мм — требуемое пространство внутри шкафа.
• Рабочая температура: от –60 °C до +40 °C — работает в суровых климатических условиях.
• Исполнение: УХЛ3 — для эксплуатации в умеренном и холодном климате с повышенной влажностью и возможным образованием конденсата.
• Способ монтажа: На DIN-рейку типа TS35.
• Нормативные документы: ГОСТ Р 50030.2-2010, ТУ3421-040-05758109-2009.

Совместимость и монтаж

Автоматический выключатель BM125-1D100-14ln-УХЛ3 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейке — никаких болтов или креплений не требуется. Подключение проводов осуществляется зажимами с моментом затяжки 1,5 Н·м. Максимальное сечение кабеля — 35 мм², поэтому для токов 100 А рекомендуется использовать медный кабель сечением 25–35 мм². Выключатель не имеет функции дистанционного управления — управление только механическое рычагом. Совместим с другими устройствами серии OptiDin от КЭАЗ, что обеспечивает единый стиль сборки щита.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60947-2 через российские нормативы ГОСТ Р 50030.2-2010. Класс токоограничения 4 гарантирует быстрое гашение дуги и минимизацию повреждений оборудования при КЗ. Наличие дугогасительной камеры предотвращает выброс пламени при отключении. Степень защиты IP20 исключает доступ к токоведущим частям, но не защищает от влаги — не применяйте в открытых или сырых помещениях без дополнительной герметизации шкафа.

Преимущества

• Высокая отключающая способность (15 кА) — подходит для сетей с большими потенциальными токами КЗ.
• Характеристика D — идеально для нагрузок с высокими пусковыми токами, не вызывает ложных срабатываний.
• Работает при экстремальных температурах — от –60 °C до +40 °C, что делает его пригодным для зимних условий и неотапливаемых помещений.
• Класс 4 токоограничения — снижает риск возгорания и повреждения кабелей при аварии.
• Совместимость с сериями OptiDin — удобно собирать унифицированные щиты.

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40 °C — при превышении возможны отказы.
• IP20 не обеспечивает защиту от воды, пыли или брызг — нельзя устанавливать вне закрытых щитов.
• Однополюсное исполнение — не используется для защиты трёхфазных цепей без трёх таких же устройств.
• Не имеет встроенного УЗО — для защиты от утечек тока необходимо применять отдельные устройства.
• Не поддерживает дистанционное управление — только ручное включение/выключение.

Примеры использования

• Защита электродвигателя 75 кВт на конвейере.
• Отключение питания сварочного аппарата в мастерской.
• Щитовая защита группы нагревателей в промышленной печи.
• Распределительный щит на холодильной станции в северных регионах.
• Подключение большой группы освещения с металлогалогенными лампами.

Практические советы

• Выбирая автомат BM125-1D100-14ln-УХЛ3, проверьте соответствие сечения кабеля — для 100 А используйте минимум 25 мм² меди, лучше 35 мм².
• При монтаже в щите оставьте свободное пространство вокруг него — не менее 50 мм сбоку и сверху — для теплоотвода.
• Не устанавливайте рядом с источниками тепла (например, термореле или преобразователями частоты), чтобы не превысить допустимую температуру.
• Проверяйте плотность контакта после первого включения — слабый контакт может вызвать перегрев даже при номинальном токе.
• Для систем с несколькими двигателями — используйте этот выключатель только на входе группы, а не на каждом двигателе — там нужны автоматы с меньшим номиналом и характеристикой C.
