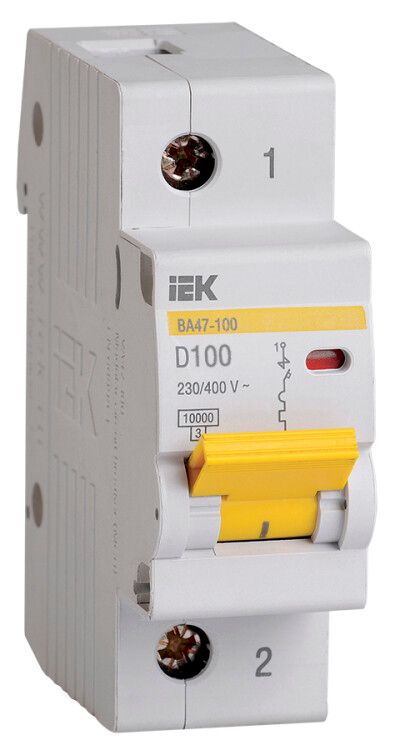

Выключатель автоматический однополюсный ВА47-100 100А D 10кА KARAT | MVA40-1-100-D IEK

Автоматический выключатель ВА47-100 от IEK — надёжное решение для защиты однофазных цепей с высокими пусковыми токами. Артикул mva40-1-100-d обеспечивает защиту от перегрузок и коротких замыканий в промышленных и бытовых системах, где требуется высокая отключающая способность и стабильная работа на DIN-рейке.

Назначение и область применения

Выключатель автоматический ВА47-100 предназначен для защиты распределительных и групповых цепей с активной и индуктивной нагрузкой. Подходит для установки в вводно-распределительных устройствах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Благодаря характеристике D и номинальному току 100 А, идеально используется там, где запускаются мощные двигатели — насосы, компрессоры, конвейеры, сварочные аппараты.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 1
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D — устойчив к кратковременным пусковым токам (до 10–20 I_n)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Класс токоограничения: 3 — быстрое гашение дуги, снижение энергии КЗ
• Степень защиты: IP20 — защищён от доступа пальцев, но не от воды и пыли
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 1,5 модуля (27 мм)
• Глубина монтажа: 74,3 мм
• Максимальное сечение кабеля: 25 мм²
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 — работает при температурах от –40 °C до +50 °C
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

ВА47-100 совместим с любыми стандартными DIN-рейками 35 мм. Монтаж выполняется путём защёлкивания на рейку — фиксация имеет два упора для предотвращения случайного выпадения. Для подключения используйте кабель с сечением до 25 мм². На контактных зажимах есть насечки — они повышают надёжность соединения и снижают нагрев. Устройство не требует специальных инструментов для установки. Обязательно проверьте соответствие посадочного места в щите: глубина 74,3 мм требует достаточного внутреннего объёма корпуса.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует безопасное гашение дуги при аварийном режиме, что снижает риск возгорания. Индикатор положения контактов визуально показывает состояние выключателя — «вкл/выкл». Применение в помещениях с нормальной влажностью и без воздействия осадков — из-за степени защиты IP20 не допускается установка вне помещений или в сырых зонах.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный — на короткие замыкания.
• Высокая отключающая способность (10 кА) позволяет использовать ВА47-100 в роли вводного автомата даже в крупных объектах.
• Широкая рукоятка удобнее для ручного управления, особенно в перчатках.
• Насечки на зажимах обеспечивают прочное и долговечное соединение с проводником, минимизируя нагрев.
• Поддерживается установка дополнительных устройств (блокировки, сигнализации) — конструкция предусматривает возможность модернизации.
• Работает в широком диапазоне температур — от –40 °C до +50 °C, что важно для холодных складов или неотапливаемых помещений.

Ограничения применения

• Не применяется в сетях постоянного тока — только для AC 50 Гц.
• IP20 исключает использование в условиях повышенной влажности, пыли, на улице или в производственных зонах с брызгами воды.
• Не рекомендуется для защиты цепей с очень частыми пусками (более 10–15 раз в час) — это сокращает срок службы механизма.
• Один полюс — нельзя использовать для трёхфазных цепей; для них нужны трёхполюсные аналоги.
• Не подходит для защиты чувствительной электроники — характер D создаёт задержку срабатывания, которая может повредить микросхемы.

Примеры использования

• Вводной автомат в квартире или частном доме с мощной электроплитой, кондиционером и водонагревателем.
• Защита группы питания промышленного компрессора или насоса в цеху.
• Щитовая на производстве с большим количеством двигателей — например, на линии сборки.
• Распределительный щит в административном здании, где установлены лифты, системы вентиляции, освещение.

Практические советы

• Выбирая ВА47-100, убедитесь, что суммарная нагрузка на цепь не превышает 100 А — лучше оставлять запас 10–15 %.
• При подключении кабеля 25 мм² плотно затяните зажимы — слабый контакт вызовет перегрев и выход из строя.
• Для обслуживания щита используйте индикатор положения: он показывает, выключен ли автомат механически, даже если сработал расцепитель.
• Если планируете добавить УЗО или другое устройство — учтите, что ВА47-100 занимает 1,5 модуля, поэтому рассчитывайте место в щите заранее.
• Проверяйте наличие сертификатов и маркировки на корпусе — оригинальные изделия IEK имеют чёткий оттиск логотипа и номер партии.
