Автоматический выключатель модульный YON max типа MD125H, 6кА, 1 полюса, хар-ка D, 100А | MD125H-1PD100 DKC ДКС

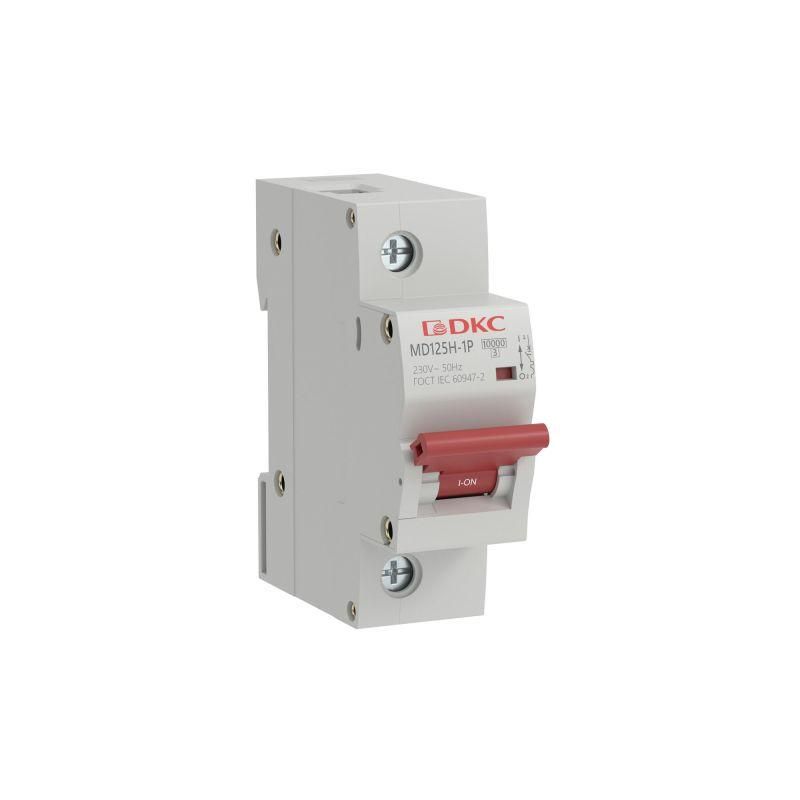

Автоматический выключатель MD125H-1PD100 от DKC (YON MAX) - это однополюсный модульный аппарат на 100 А, предназначенный для защиты сетей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку в распределительных щитах жилых, коммерческих и общественных зданий.

Назначение и область применения

MD125H-1PD100 защищает однофазные электрические цепи с высокими пусковыми токами - например, мощные двигатели, насосы, компрессоры, сварочные аппараты. Применяется в щитах квартир, коттеджей, торговых центров, производственных помещений и объектов социальной инфраструктуры. Также используется для ручного включения и отключения нагрузки, хотя не предназначен для частых операций.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D - медленное срабатывание при пиковых токах, подходит для оборудования с высокими пусковыми токами
• Количество полюсов: 1
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 10 кВ - устойчив к кратковременным скачкам напряжения
• Модульная ширина: 1.5 М (27 мм)
• Поперечное сечение подключаемого провода: до 50 мм2
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Частота: 50 Гц
• Рабочий температурный диапазон: от -25 C до +40 C
• Глубина монтажа: 77,3 мм - требует достаточного места внутри щита
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на сеть
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов (например, на входе в здание)
• Степень загрязнения: 3 - допустимо применение в помещениях с умеренной запылённостью и наличием некондуктивной пыли

Совместимость и монтаж

MD125H-1PD100 монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется фиксацией за нижний зацеп, затем нажатием до щелчка. Для подключения используйте провода сечением до 50 мм2 - клеммы рассчитаны на плотное и надёжное соединение. Обеспечьте свободное пространство вокруг аппарата для теплоотвода. Учитывайте глубину монтажа 77,3 мм - не все щиты подходят без доработки. Совместим с другими устройствами серии YON MAX, что позволяет собирать компактные и унифицированные щиты.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных режимах. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к возгоранию и механическим повреждениям.

Преимущества

• Ударопрочный и огнестойкий корпус с семью заклёпками - увеличенная механическая прочность
• Широкий диапазон рабочих температур - работает даже в неотапливаемых помещениях зимой
• Поддерживает большие сечения проводов (до 50 мм2) - подходит для мощных нагрузок
• Гарантия производителя 5 лет - подтверждает надёжность конструкции
• Совместимость с серией YON MAX - легко расширять щит без изменения стандарта монтажа

Ограничения применения

• Не предназначен для частого ручного включения/выключения - это не рубильник
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты
• Рабочая температура выше +40 C недопустима - требуется принудительное охлаждение или перемещение в прохладное место
• Только для AC-сетей - не применяется в постоянном токе
• Однополюсный - не подходит для трёхфазных систем; для них нужны 3- или 4-полюсные модели

Примеры использования

• Защита силовой линии котельного оборудования (насосы, горелки)
• Щитовая защита ввода в коттедж с мощным кондиционером или тепловым насосом
• Линия питания компрессора на производственном участке
• Распределительный щит торгового центра с группой освещения и розеток большой мощности

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - 50 мм2 максимум, меньшее сечение можно, но не более чем на 20% ниже рекомендованного
• При сборке щита оставляйте минимум 10–15 мм свободного пространства с каждой стороны для доступа и вентиляции
• Если щит малоглубинный - выбирайте другие модели или используйте углублённые рампы
• Для систем с несколькими мощными потребителями - сочетайте MD125H-1PD100 с УЗО, так как он не обеспечивает защиту от утечек тока
• Проверяйте маркировку перед установкой: тип D - это именно для двигателей и тяжёлых нагрузок, для обычной розеточной группы лучше выбрать C-характеристику
