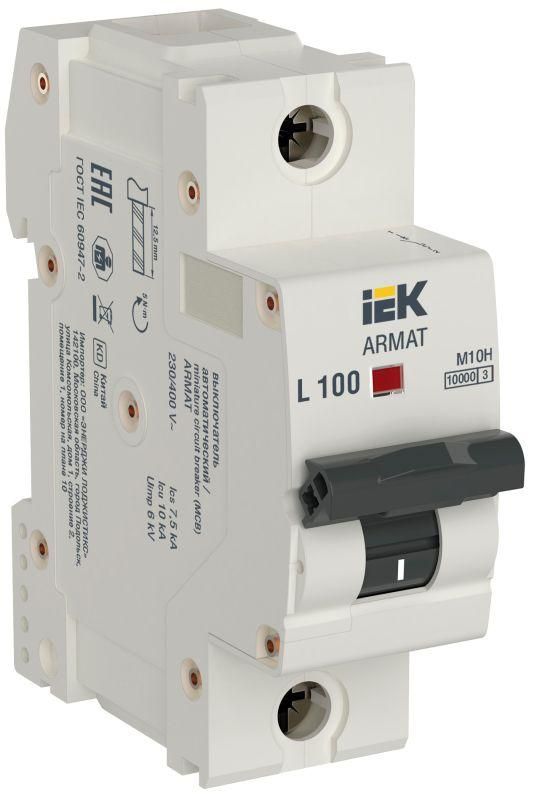

Автоматический выключатель однополюсный M10H 1P L 100А ARMAT | AR-M10H-1-L100 IEK

Автоматический выключатель однополюсный модульный 1P L 100А M10H от IEK предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Устройство рассчитано на работу в распределительных щитах с DIN-рейкой, подходит для мощных нагрузок - например, для ввода в частный дом, питания крупных станков или конвейеров. Артикул ar-m10h-1-l100 относится к серии ARMAT, известной повышенной надёжностью и улучшенной конструкцией.

Назначение и область применения

Автоматический выключатель однополюсный модульный 1P L 100А M10H используется для защиты электрических цепей переменного тока с номинальным напряжением до 400 В. Его применяют там, где требуется высокая отключающая способность и стабильная работа при больших токах - в промышленных щитах, на объектах с мощными потребителями, в системах автономного энергоснабжения. Характеристика L позволяет использовать его в сетях с длительными пусковыми токами, например, при запуске двигателей, компрессоров или сварочных аппаратов.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: L - медленное срабатывание при перегрузках, устойчиво к пусковым токам
• Род тока: переменный (AC), 50 Гц
• Количество полюсов: 1
• Ширина: 1 модуль (17,5 мм)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Сечение подключаемых проводов: 1–35 мм2
• Номинальный момент затяжки клемм: 5 Нм
• Рабочая температура: от –40 C до +70 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги
• Номинальное импульсное напряжение: 6 кВ

Совместимость и монтаж

Автоматический выключатель однополюсный модульный 1P L 100А M10H монтируется на стандартную DIN-рейку типа TS35. Ширина 1 модуль позволяет установить его в любом типовом щите без необходимости расширения. Клеммы рассчитаны на провода сечением до 35 мм2 - можно подключать как многожильные, так и одножильные жилы. Для надёжного соединения соблюдайте момент затяжки 5 Нм - недостаточно или слишком сильно затянутые клеммы снижают срок службы. Также возможна установка до четырёх дополнительных устройств серии AUX (например, сигнализирующих контактов или катушек удалённого отключения).

Безопасность и стандарты

Автоматический выключатель однополюсный модульный 1P L 100А M10H соответствует требованиям ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для аналогичных устройств в жилищно-коммунальной сфере). Это гарантирует соответствие международным нормам безопасности, испытаний и долговечности. Двойной разрыв контактной системы и две дугогасительные камеры обеспечивают безопасное гашение дуги даже при максимальных токах КЗ.

Преимущества

• Механизм свободного расцепления - гарантированное отключение даже при заклиненном рычаге
• Увеличенная присоединительная способность - поддерживает провода до 50 мм2 при использовании специальных наконечников (не указано в базовой спецификации, но реализовано в конструкции)
• Омеднённая ферромагнитная скоба и дугогасительный кокон - повышают скорость и эффективность гашения дуги
• 24 дугоотводящих пластины в двух камерах - снижают риск возгорания и продлевают срок службы контактов
• Индикатор положения контактов - чётко показывает состояние “Вкл./Выкл.”, упрощает диагностику без тестирования
• Дополнительный изоляционный кожух - предотвращает случайное прикосновение к токоведущим частям при открытой крышке щита
• Усиленный корпус - устойчив к механическим воздействиям и перепадам температур

Ограничения применения

Автоматический выключатель однополюсный модульный 1P L 100А M10H не предназначен для работы в условиях постоянной влажности, прямого попадания воды или в помещениях с классом загрязнения выше 2. IP20 не обеспечивает защиту от пыли - не используйте в открытом воздухе или на стройплощадках без бокса. Также он не подходит для цепей постоянного тока. Применение в сетях с номинальным напряжением выше 400 В запрещено - даже при наличии изоляции 690 В, рабочее напряжение ограничено 400 В.

Примеры использования

• Главный входной автомат в частном доме с трёхфазным вводом (по одному на каждую фазу)
• Защита силового кабеля, питающего насосную группу или воздушный компрессор
• Щит управления конвейерной линией с двигателями большой мощности
• Распределительный щит на производстве с высокими пусковыми токами (сварочные аппараты, тяжёлое оборудование)

Практические советы

• Выбирая автомат, проверьте, что сечение кабеля соответствует 100 А - минимально рекомендовано 25 мм2 меди, лучше 35 мм2
• Не забудьте про коэффициент температуры: при работе в щите при +50 C реальная допустимая нагрузка снижается - учитывайте это при проектировании
• Для удобства обслуживания используйте дополнительные AUX-устройства - они позволяют дистанционно контролировать состояние автомата
• При сборке щита не перегружайте DIN-рейку - 100 А требует хорошего теплоотвода, избегайте плотной упаковки рядом с другими мощными автоматами
• Проверяйте индикатор положения перед ремонтом - он надёжнее, чем внешний вид рычага
