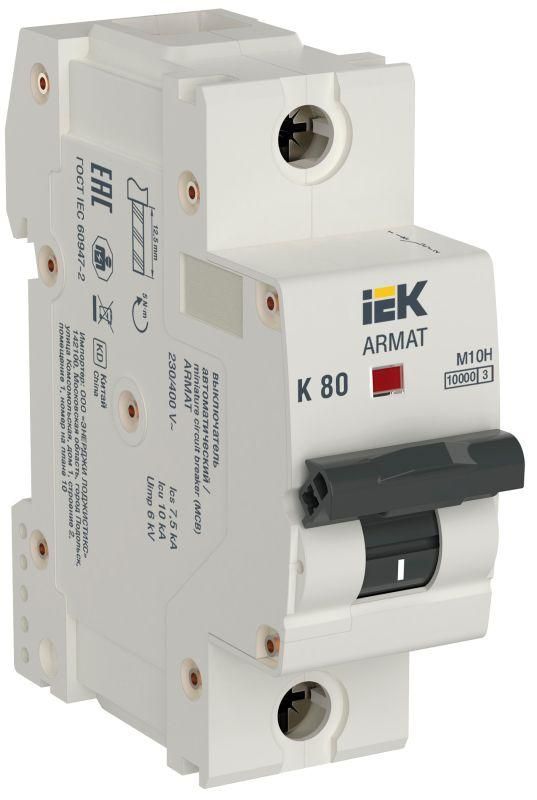

Автоматический выключатель однополюсный M10H 1P K 80А ARMAT | AR-M10H-1-K080 IEK

Автоматический выключатель однополюсный модульный 1P K 80А M10H от IEK предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах промышленного и коммерческого оборудования, где требуется надежная защита при высоких токах. Артикул ar-m10h-1-k080 обеспечивает стабильную работу в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель однополюсный модульный 1P K 80А M10H используется для защиты электрических цепей переменного тока с номинальным напряжением до 400 В. Его применяют там, где необходима селективная защита при высоких пусковых токах - например, на входе мощных двигателей, сварочных аппаратов, компрессоров, насосов и других индуктивных нагрузок. Характеристика расцепителя K позволяет избежать ложных срабатываний при кратковременных перегрузках, характерных для запуска тяжелого оборудования.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 1
• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: K - чувствительна к длительным перегрузкам, устойчива к пусковым токам
• Ширина: 1 модуль (17,5 мм)
• Сечение подключаемого провода: 1–35 мм2
• Номинальное импульсное напряжение: 6 кВ
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищён от воды
• Рабочий температурный диапазон: от –40 C до +70 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги
• Номинальный момент затяжки клемм: 5 Нм

Совместимость и монтаж

Автоматический выключатель однополюсный модульный 1P K 80А M10H монтируется на DIN-рейку типа 35 мм. Установка выполняется стандартными методами - защелкивание на рейку с последующей фиксацией. Подключение проводов осуществляется через верхние и нижние клеммы, рассчитанные на сечения от 1 до 35 мм2. Для более толстых жил (до 50 мм2) рекомендуется использовать специальные наконечники. Клеммы обеспечивают надежный контакт даже при многожильных проводах. Также возможна установка до четырёх дополнительных устройств серии AUX (например, блокировок, сигнализации, расцепителей) - они крепятся справа от основного аппарата.

Безопасность и стандарты

Автоматический выключатель однополюсный модульный 1P K 80А M10H соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Это гарантирует соответствие международным нормам безопасности, испытаний на отключающую способность и долговечность. Двойной разрыв контактной системы и две дугогасительные камеры с 24 пластинами обеспечивают безопасное гашение дуги даже при максимальных токах КЗ.

Преимущества

• Механизм свободного расцепления - гарантированное отключение даже при слабом нажатии рычага
• Увеличенная присоединительная способность клемм - до 50 мм2 с использованием наконечников
• Омедненные ферромагнитные дугогасительные скобы снижают температуру дуги и продлевают срок службы контактов
• Две дугогасительные камеры с 24 пластинами - повышают эффективность гашения дуги в два раза
• Индикатор положения контактов - четко показывает состояние “Вкл./Выкл.”, упрощает диагностику
• Дополнительный изоляционный кожух - предотвращает случайное прикосновение к токоведущим частям при открытой крышке
• Усиленный корпус - устойчив к механическим воздействиям и перепадам температур
• Напайки контактных деталей - исключают ослабление соединений при нагреве

Ограничения применения

Автоматический выключатель однополюсный модульный 1P K 80А M10H не предназначен для работы в условиях постоянного тока (DC). Он не имеет защиты от утечек тока - для этого требуются УЗО. Применение вне диапазона температур –40…+70 C может привести к изменению характеристик расцепителя. Не следует использовать в помещениях с уровнем загрязнения выше 2 (например, в сырых цехах с металлической пылью или химическими выбросами). IP20 не обеспечивает защиту от брызг и влаги - для таких условий нужен выключатель с IP65 или выше.

Примеры использования

• Защита силового ввода на станке с асинхронным двигателем мощностью 30 кВт
• Щитовая защита конвейерной линии с несколькими насосами и компрессорами
• Входной автомат в распределительном шкафу промышленного освещения с HID-лампами
• Цепь питания сварочного аппарата с высоким пусковым током
• Объекты с высокой степенью автономности - теплицы, холодильные камеры, насосные станции

Практические советы

• При подключении проводов сечением более 35 мм2 используйте наконечники НШВИ или НШКИ - это сохраняет целостность клемм и снижает риск перегрева
• Не затягивайте клеммы с усилием больше 5 Нм - это может повредить внутреннюю конструкцию
• Проверьте соответствие длины и качества заземляющего провода - он не должен проходить через этот автомат
• При групповой установке нескольких аппаратов соблюдайте минимальный зазор между ними - особенно при работе при температуре выше 40 C
• Для систем с частыми включениями (более 10 раз в день) регулярно проверяйте состояние контактов - износ может происходить быстрее при высоких токах
• При необходимости расширения функционала - используйте дополнительные устройства AUX: блокировки, сигнальные контакты, расцепители UVT/MN
