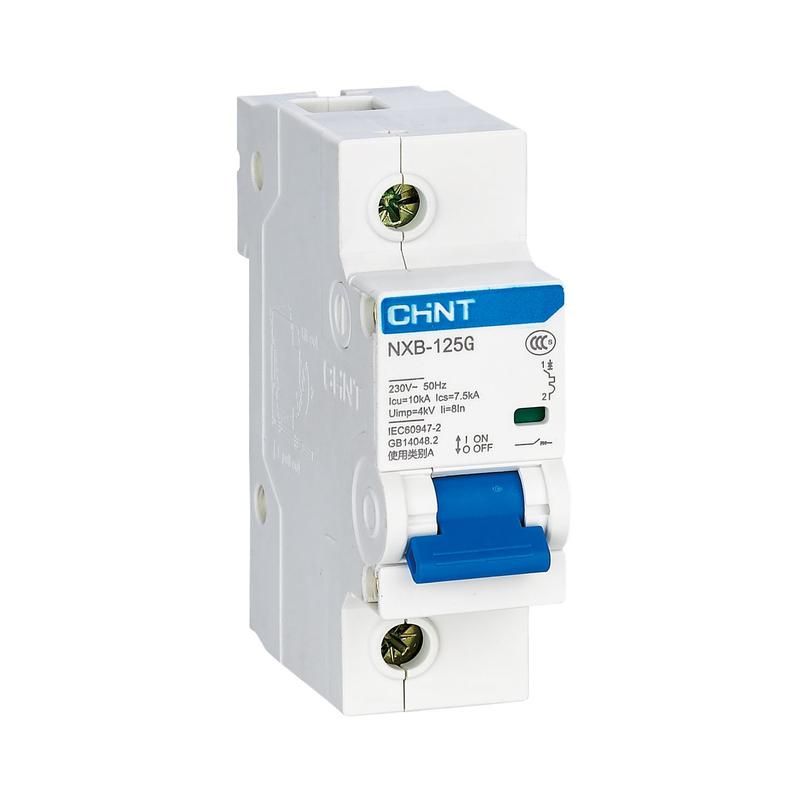

Выключатель автоматический однополюсный NXB-125 1P 80А 10kA х-ка C (R) | 816123 CHINT

Автоматический выключатель модульный однополюсный 80А 10кА характеристика C NXB-125 (R) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул NXB-125 (R) указывает на серию, совместимую с типовой DIN-рейкой.

Назначение и область применения

Автоматический выключатель модульный однополюсный 80А 10кА характеристика C NXB-125 (R) защищает однофазные цепи с током до 80 А. Подходит для использования в жилых домах, офисах, торговых помещениях и на производстве - например, для защиты групповых линий питания оборудования, кондиционеров, насосов, нагревательных элементов. Устройство рассчитано на нечастые операции включения и отключения, поэтому не рекомендовано для частого ручного управления.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 230 В - рабочее напряжение сети переменного тока (AC).
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель безопасно отключит.
• Характеристика срабатывания: C - сработает при токе 5–10 кратном от номинального, что оптимально для смешанных нагрузок (например, светильники + электроника + двигатели).
• Сечение подключаемого провода: 1–25 мм2 - позволяет использовать медные кабели стандартной толщины.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения ниже этого значения.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным высоковольтным импульсам (например, от молнии или коммутационных помех).
• Частота: 50–60 Гц - работает в сетях России, Европы и других стран с этими стандартами.
• Модульная ширина: 1,5 модуля - занимает 27 мм на DIN-рейке (1 модуль = 18 мм).
• Глубина монтажа: 77,8 мм - требует достаточного места внутри щита.
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не в условиях экстремального холода или перегрева.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги. Только для внутренней установки в закрытых щитах.
• Степень загрязнения: 2 - подходит для помещений с обычным уровнем запыления (не в сырых, пыльных или агрессивных средах).

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы позволяют подключить провода сечением 1–25 мм2 через винтовые зажимы - подходят как одножильные, так и многожильные кабели. Для фиксации используется стандартный метод: зажимается провод отверткой, проверяется затяжка. Автоматический выключатель модульный однополюсный 80А 10кА характеристика C NXB-125 (R) совместим со всеми щитами, поддерживающими модульную систему CHINT и аналогичных производителей. Наличие окна индикации показывает состояние контакта: “I” - включен, “O” - отключен.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и имеет класс токоограничения 3 - снижает энергию короткого замыкания, защищая оборудование. Категория применения A - значит, он гарантированно отключает даже малые сверхтоки. Механическая долговечность - 20 000 циклов включения/выключения, электрическая - 10 000. Это делает его пригодным для длительной работы в условиях нормальной эксплуатации.

Преимущества

• Высокая предельная отключающая способность (10 кА) - подходит для современных объектов с мощными потребителями.
• Характеристика C - баланс между чувствительностью к перегрузкам и отказом от ложных срабатываний при пусковых токах двигателей.
• Функциональная совместимость с дополнительными модулями: можно добавить сигналы срабатывания, расцепители по напряжению, вспомогательные контакты - для интеграции в системы контроля.
• Яркий визуальный индикатор положения контактов - удобен для диагностики без тестера.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока AC.
• IP20 исключает применение во влажных, пыльных или открытых местах (улитки, улицы, подвалы без герметизации).
• Запрещено использовать для частого ручного включения/отключения - это снизит срок службы.
• Не подходит для защиты цепей с очень большими пусковыми токами (например, большие асинхронные двигатели >5 кВт без мягкого пуска); лучше выбрать характеристику D.
• Требуется минимум 77,8 мм глубины в щите - не подходит для узких корпусов.

Примеры использования

• Защита группы розеток в квартире с кондиционером, микроволновкой и компьютером.
• Линия питания теплого пола или водонагревателя в частном доме.
• Щитовая группа на заводе для подачи энергии на контроллеры, сенсоры и малые насосы.
• Объекты с ограниченным бюджетом, где нужна надежная базовая защита без сложной автоматики.

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная мощность всех подключённых устройств не превышает 18,4 кВт (при 230 В и 80 А): P = U × I = 230 × 80.
• При использовании в холодных помещениях (близко к -25 C) проверьте работоспособность после первого включения - возможна задержка механики.
• Для увеличения функциональности используйте дополнительные модули: AL-X3 для сигнализации срабатывания, OUVT-X3 для отключения при просадке напряжения.
• Не забудьте про посадочный диаметр кабеля - слишком толстый провод (более 25 мм2) не войдет в клемму, слишком тонкий (менее 1 мм2) плохо фиксируется.
• Проверяйте плотность затяжки клемм - недостаточно туго - риск нагрева, слишком сильно - риск повреждения пластмассового корпуса.
