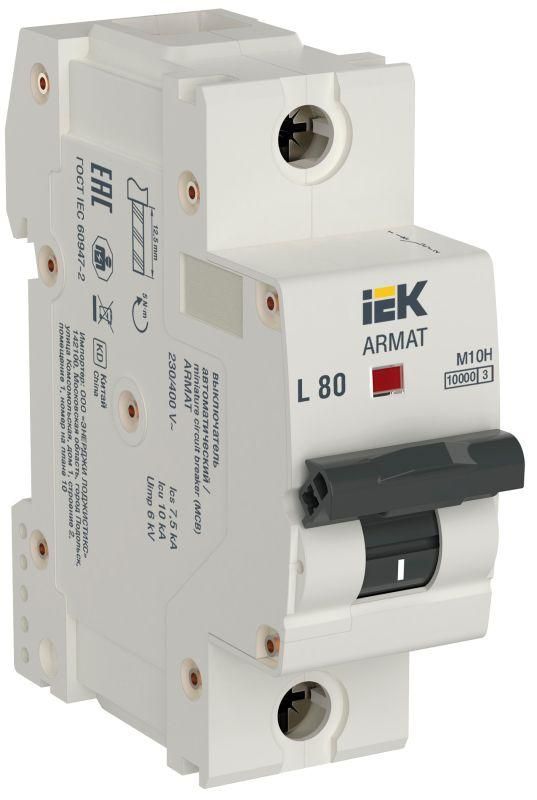

Автоматический выключатель однополюсный M10H 1P L 80А ARMAT | AR-M10H-1-L080 IEK

Автоматический выключатель однополюсный модульный 1P L 80А M10H от IEK предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Этот аппарат из серии ARMAT подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется надежная защита при токах до 80 А.

Назначение и область применения

Автоматический выключатель однополюсный модульный 1P L 80А M10H защищает электрические цепи от повреждений, вызванных длительными перегрузками и внезапными короткими замыканиями. Он используется в сетях переменного тока 230/400 В, частотой 50 Гц. Подходит для защиты освещения, розеточных групп, бытовых приборов и оборудования с умеренным пусковым током. Применяется в щитках квартир, домов, малых предприятий и производственных участков.

Технические характеристики

• Число полюсов: 1P (однополюсный)
• Номинальный ток: 80 А
• Характеристика срабатывания: L - повышенная чувствительность к перегрузкам, оптимальна для слабых нагрузок с высоким коэффициентом заполнения
• Номинальная отключающая способность: 10 кА
• Номинальное напряжение: до 415 В переменного тока
• Стандарты: ГОСТ IEC 60947-2, ГОСТ IEC 60898-1
• Конструкция: двойной разрыв контактов, две дугогасительные камеры с 24 деионными пластинами

Совместимость и монтаж

Автоматический выключатель однополюсный модульный 1P L 80А M10H монтируется на DIN-рейку шириной 35 мм, как стандартные модульные автоматы. Устанавливается в распределительные щиты с достаточным свободным местом для теплоотвода. Для подключения используются медные провода сечением до 50 мм2. Обязательно соблюдать усилие затяжки зажимов - не более указанного в документации производителя. Не рекомендуется использовать с алюминиевыми проводами без переходных соединителей.

Безопасность и стандарты

Автоматический выключатель серии ARMAT соответствует требованиям российских стандартов ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для бытового и аналогичного использования). Это гарантирует соответствие международным нормам безопасности, включая испытания на термическую и электромагнитную стойкость, долговечность и отказоустойчивость.

Преимущества

• Высокая отключающая способность - 10 кА позволяет безопасно отключить даже мощные КЗ в условиях городской сети
• Двойная дугогасительная система с 24 пластинами снижает риск возгорания и продлевает срок службы контактов
• Характеристика L обеспечивает точное срабатывание при длительных перегрузках, что важно для цепей с постоянной нагрузкой близкой к пределу
• Модульная форма позволяет легко интегрировать в компактные щиты и сочетать с другими устройствами серии ARMAT

Ограничения применения

• Не предназначен для защиты трехфазных цепей - требует установки трёх или четырёхполюсных аппаратов
• Характеристика L не подходит для цепей с высокими импульсными пусковыми токами (например, двигатели, сварочные аппараты)
• Не рассчитан на работу при температуре ниже -25 C или выше +40 C без принудительного охлаждения
• Не следует применять в средах с высокой влажностью, агрессивными газами или пылью без дополнительной герметизации корпуса щита

Примеры использования

• Защита группы розеток в квартире с мощными потребителями (стиральная машина, духовой шкаф, электрочайник)
• Щитовая защита осветительной линии в торговом помещении с LED-светильниками и контроллерами
• Линия питания конвейера или насоса с постоянной нагрузкой около 70–75 А
• Узел ввода в небольшую мастерскую с одной фазой и максимальной нагрузкой до 80 А

Практические советы

• Выбирая автоматический выключатель однополюсный модульный 1P L 80А M10H, проверьте суммарную мощность всех подключаемых устройств - она не должна превышать 18,4 кВт (при 230 В)
• При использовании в щите с несколькими автоматами - располагайте его рядом с другим оборудованием той же серии ARMAT для единообразия обслуживания
• Перед первым включением убедитесь, что все провода правильно закреплены - плохой контакт может вызвать нагрев и выход из строя аппарата
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока. Для этого нужна отдельная защита
• Артикул ar-m10h-1-l080 - это единственный номер для заказа именно этой модели; другие варианты серии имеют отличные характеристики срабатывания или токи
