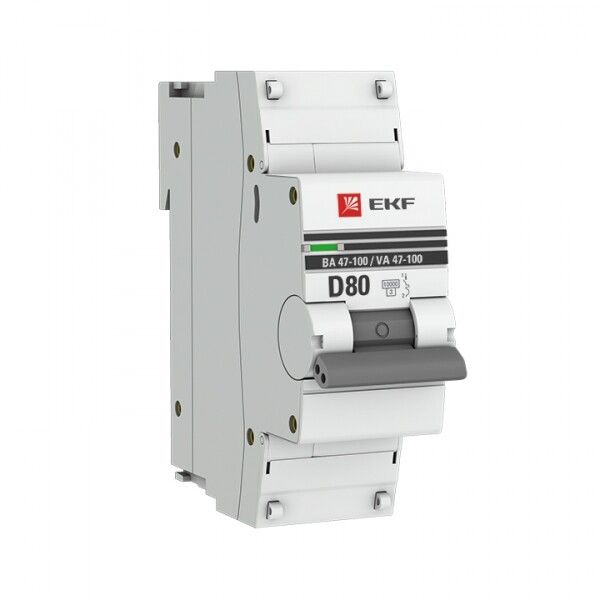

Автоматический выключатель ВА 47-100 1P 80А (D) 10kA EKF PROxima - mcb47100-1-80D-pro

Автоматический выключатель однополюсный 80 А типа D 10 кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах переменного тока. Этот автомат сочетает надежную защиту с удобной установкой на DIN-рейку и соответствует требованиям ГОСТ Р 50345.

Назначение и область применения

Автоматический выключатель ВА 47-100 используется для защиты однофазных цепей с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов и мощного освещения. Подходит для установки в щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Номинальный ток 80 А позволяет защищать линии с большой нагрузкой, а характеристика срабатывания D обеспечивает устойчивость к кратковременным скачкам тока при запуске оборудования.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выдерживает автомат без отключения.
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц.
• Отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала; идеально для устройств с высокими пусковыми токами.
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки).
• Напряжение изоляции: 660 В - максимальное напряжение, которое может выдерживать изоляция без пробоя.
• Сечение провода: 1–35 мм2 - допустимый диапазон площади поперечного сечения подключаемых проводников.
• Класс токоограничения: 3 - быстродействующий автомат, снижающий энергию КЗ до минимального уровня.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли.
• Рабочая температура: от –10 C до +50 C - подходит для большинства внутренних помещений.
• Ширина модуля: 1,5 модуля - занимает 27 мм на DIN-рейке.
• Глубина монтажа: 45 мм - требуемое свободное пространство за щитком.
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах среднего уровня.
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения.

Совместимость и монтаж

Автоматический выключатель ВА 47-100 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется фиксацией за верхний защелкивающий механизм - никаких болтов или инструментов не требуется. Для подключения используются зажимы с винтами, подходящие для медных проводов сечением от 1 до 35 мм2. Устройство совместимо с другими элементами серии ВА 47-100 от EKF PROxima, что позволяет легко собирать щитки с единым дизайном и характеристиками. Обратите внимание: глубина монтажа 45 мм требует достаточного места внутри корпуса щита.

Безопасность и стандарты

Автоматический выключатель ВА 47-100 соответствует ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006), что гарантирует соответствие европейским нормам безопасности для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную отказоустойчивость в условиях возможных скачков напряжения. Сертифицирован для работы в климатическом исполнении УХЛ3.1 - то есть в помещениях с умеренно холодным и влажным воздухом, но без воздействия открытой атмосферы.

Преимущества

• Высокая отключающая способность (10 кА) - надежная защита даже при серьезных авариях.
• Характеристика D - предотвращает ложные срабатывания при запуске мощных двигателей.
• Класс 3 токоограничения - минимизирует повреждения оборудования при КЗ.
• Поддержка проводов до 35 мм2 - позволяет использовать более толстые кабели без переходников.
• Гарантия 84 месяца - один из самых длительных сроков среди аналогов.
• Простая установка на DIN-рейку - экономия времени при сборке щитов.

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 исключает работу на улице или во влажных местах без дополнительной герметизации.
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц.
• Ограниченная рабочая температура ниже –10 C - не рекомендован для неотапливаемых помещений зимой.
• Однополюсное исполнение - нельзя использовать для защиты трехфазных цепей без установки трёх единиц.
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита линии питания конвейера с асинхронным двигателем 5,5 кВт.
• Отключение группы мощных светильников LED с высокими пусковыми токами.
• Щитовая защита входного кабеля в малом цехе с несколькими станками.
• Обеспечение безопасности в электрощите многоквартирного дома для группы розеток на кухне с плитой и духовым шкафом.

Практические советы

• Выбирая автомат ВА 47-100, проверьте, чтобы сечение кабеля соответствовало заявленному диапазону 1–35 мм2 - слишком тонкий провод вызовет нагрев, слишком толстый - затруднит контакт.
• Для защиты цепей с двигателями всегда используйте характеристику D - другие типы (B/C) будут часто отключаться при пуске.
• Если планируете установить несколько автоматов рядом, учтите, что каждый занимает 1,5 модуля - это 27 мм ширины на рейке.
• Перед первым включением убедитесь, что все контакты плотно затянуты - слабый контакт может стать причиной перегрева.
• Для комплексной защиты добавьте УЗО перед этим автоматом, так как он не реагирует на утечки тока.
